Замена материнской платы Ematic FunTab 3
Если ваше устройство не заряжается, не включается, а звук не работает, и вы недавно заменили экран, динамик и батарею, то потребуется замена материнской платы. Это руководство покажет вам шаги по удалению материнской платы из вашего устройства.
Шаг 1
Выключите устройство перед началом
Чтобы избежать повреждений, открывайте устройство с той стороны, где нет кнопок.
Вставьте крючковый конец пластикового инструмента для открывания в зазор между экраном и задней панелью по краю устройства.
Проведите пластиковым инструментом для открывания вниз по длинной стороне устройства.
Снова вставьте инструмент и проведите им вниз вдоль длинной стороны корпуса во второй раз.
Шаг 2
Отклейте заднюю панель от экрана.
Шаг 3

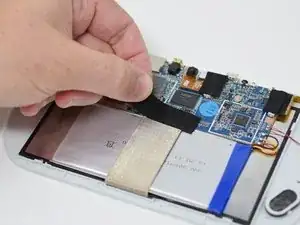

Удалите черную ленту, чтобы открыть разъем шлейфа.
Шаг 4

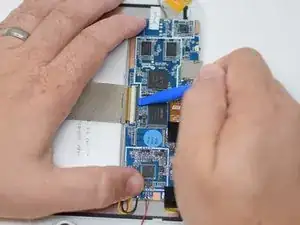

Поднимите черный фиксатор с помощью пластикового инструмента для открывания.

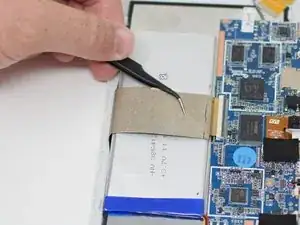

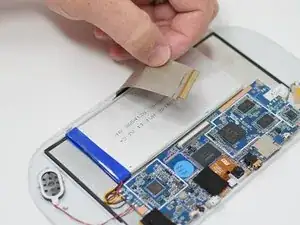

Вытяните большой шлейф, который проходит над батареей.
Вам могут понадобиться пинцеты, чтобы вытянуть шлейф.
Шаг 5

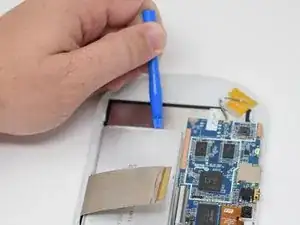

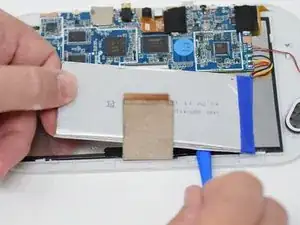

Вставьте пластиковый инструмент для открывания под батарею.

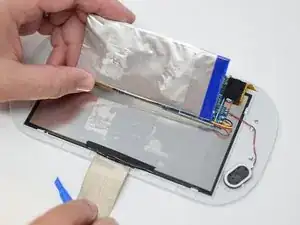

С помощью пластикового инструмента для открывания приподнимите батарею.
На задней стороне батареи есть клейкая лента. Для отделения батареи от экрана может потребоваться больше усилий.
Шаг 6

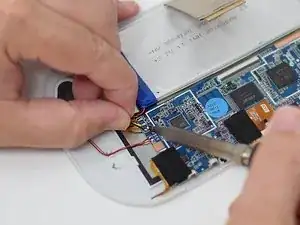

Удалите провода с материнской платы с помощью паяльного инструмента. Вот ссылка на Как паять и распаивать соединения.
После распаивания соединений удалите батарею.
Закройте черные фиксаторы шлейфов после установки шлейфов во время сборки.
Шаг 7

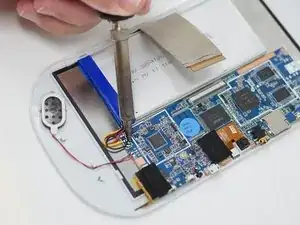

Удалите провода с материнской платы с помощью паяльного инструмента. Вот ссылка на Как паять и распаивать соединения.
Шаг 8
После распаивания соединений удалите динамик, приподняв его с помощью пластикового инструмента для открывания.
На задней стороне динамика есть клей. Может потребоваться больше силы.
Шаг 9
Удалите черную ленту, чтобы открыть разъем шлейфа.
Шаг 10
Используйте пластиковый инструмент для открывания, чтобы поднять черный фиксатор.
Шаг 11
Вытяните шлейф, соединенный с камерой.
Камера удерживается на месте клеем, поэтому потребуется больше усилий.
Удалите камеру из устройства.
Закройте черные фиксаторы шлейфов после установки шлейфов во время сборки.
Шаг 12
Удалите черную ленту, чтобы открыть разъем экрана.
Шаг 13

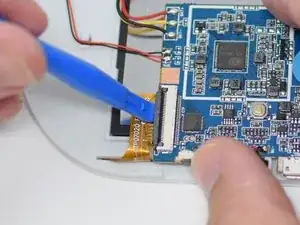

Поднимите фиксатор с помощью пластикового инструмента для открывания.

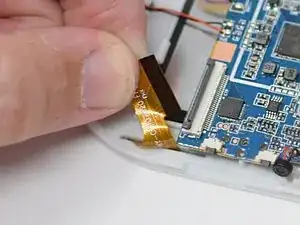

Вытяните шлейф экрана, чтобы отсоединить экран от материнской платы.
Шаг 14

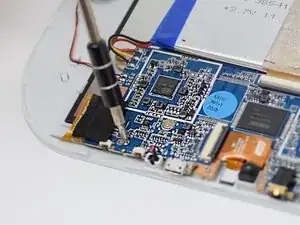

С помощью отвертки PH 00 открутите четыре винта длиной 4.5 мм, которые удерживают материнскую плату на месте.
Шаг 15

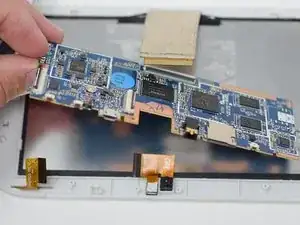

Теперь можно удалить старую материнскую плату и заменить ее на новую материнскую плату.
Закройте черные фиксаторы шлейфов после установки шлейфов во время сборки.
Заключение
Для сборки вашего устройства следуйте этим инструкциям в обратном порядке.
