Замена сенсорного экрана Ematic FunTab 3
Если устройство не отображает изображение или при нажатии на кнопку питания кажется, что оно не включается, может потребоваться замена экрана. Если дисплей устройства повреждён, в этом руководстве показаны шаги по замене неисправного экрана. После выполнения необходимых действий по снятию батареи и платы замена экрана выполняется очень быстро.
Шаг 1
Выключите устройство перед началом работ
Чтобы избежать повреждений, открывайте устройство со стороны без кнопок.
Вставьте изогнутый конец пластикового инструмента для вскрытия в зазор между экраном и задней панелью по краю устройства.
Проведите пластиковым инструментом для вскрытия вдоль длинной стороны устройства.
Вставьте инструмент снова и ещё раз проведите им вниз по длинной стороне корпуса.
Шаг 2
Оттяните заднюю панель от экрана.
Шаг 3
Снимите чёрную ленту, чтобы открыть разъём экрана.
Шаг 4
Поднимите фиксирующую защёлку пластиковым инструментом для вскрытия.
Вытащите ленточный кабель экрана, чтобы отключить экран от материнской платы.
Шаг 5
Отверткой PH 00 удалите четыре винта 4.5 мм, удерживающие материнскую плату.
Шаг 6
Теперь можно безопасно снять старую материнскую плату и установить новую.
Закройте чёрные фиксирующие защёлки ленточных разъёмов после вставки лент при сборке.
Шаг 7

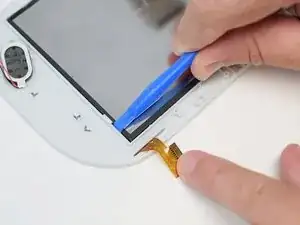

Вставьте крючковую сторону инструмента для вскрытия между корпусом и дисплеем.
Нажмите на инструмент, пока экран не освободится от белых фиксирующих защёлок.
С помощью пластикового инструмента для вскрытия аккуратно подденьте экран.
Лучше всего начинать с угла, ближайшего к ленточному кабелю.
Продолжайте поддевать вокруг экрана, пока он не выйдет из корпуса.
Шаг 8

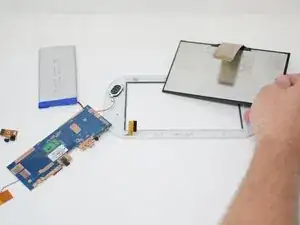

После того как экран освободится, извлеките его из устройства.
При сборке убедитесь, что экран надёжно защёлкнулся на месте; для этого может потребоваться дополнительное давление
Закройте чёрные фиксирующие защёлки ленточных разъёмов после вставки лент при сборке.
Заключение
Для повторной сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
