Замена ЖК-дисплея Ematic EGQ307
Если ЖК-дисплей больше не работает или отображается только половина изображения, возможно, его требуется заменить. В этом руководстве Вы узнаете, как точно заменить ЖК-дисплей планшета.
Шаг 1

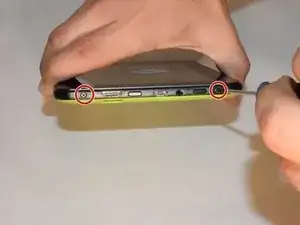

На стороне с разъёмом micro USB питания находятся два винта. Удалите два винта 2 мм x 0.5 мм крестовой отвёрткой Phillips #0.
Шаг 2

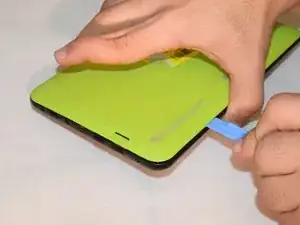

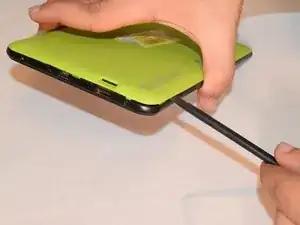

Отделите пластиковую заднюю крышку лопаткой и пластиковыми монтажными инструментами. Подойдёт любой инструмент, который обеспечивает достаточный рычаг и не проводит электричество.

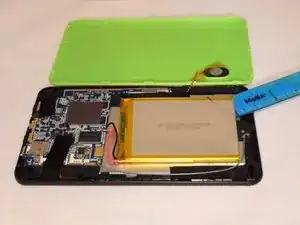

Осторожно разъединяйте переднюю и заднюю панели, так как провод, соединяющий динамик, подключён к обеим панелям.
Шаг 3

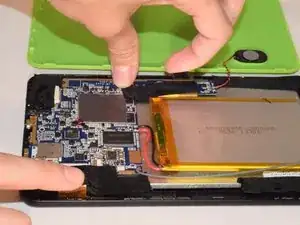

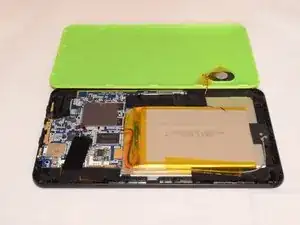

После снятия пластиковой задней крышки откроются батарея и материнская плата.
Удалите ленту, удерживающую батарею на пластиковой раме. Батарея приклеена к задней части ЖК-дисплея.

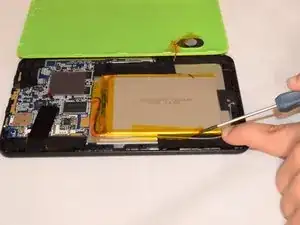

Отделите батарею от ЖК-дисплея с помощью плоского и жёсткого пластикового предмета, например пластиковой карты.
Шаг 4

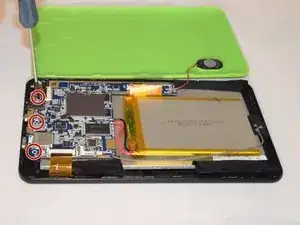

Снимите три винта 2 мм x 0.5 мм крестовой отвёрткой Phillips #0 с материнской платы.

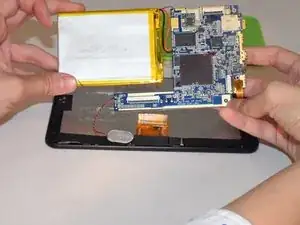

Осторожно извлеките материнскую плату из задней части ЖК-дисплея. Удалите ленту с краёв ЖК-дисплея.

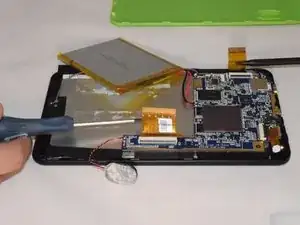

Осторожно подденьте ЖК-дисплей лопаткой.
Осторожно снимайте материнскую плату, батарею и динамик, чтобы провода не были отсоединены.
Шаг 5

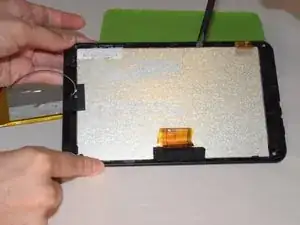

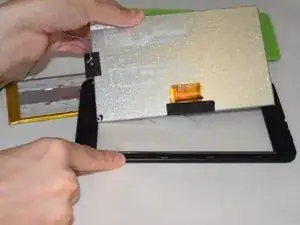

Осторожно подденьте ЖК-дисплей лопаткой.
Теперь ЖК-дисплей снят и готов к замене.
Заключение
Для сборки устройства повторите эти инструкции в обратном порядке; обратите внимание, что для этой замены потребуется пайка.
Перевод руководства с ifixit.com
