Замена материнской платы Maylong MN-1000P

Положите нетбук верхней частью вниз, чтобы разъём нетбука был направлен к вам.

Удалите шесть винтов Phillips #00 длиной 6 мм с нетбука.

Снимите наклейку в середине нетбука.

Удалите центральный винт Phillips #00 длиной 6 мм.

Используя два пластиковых инструмента для вскрытия, подденьте нижнюю крышку нетбука, проходя по краям.

Снимите нижнюю крышку нетбука, приподняв углы.

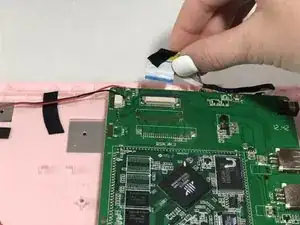

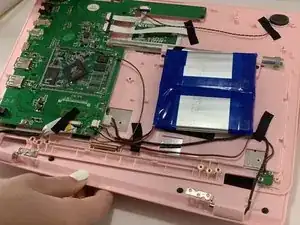

Сожмите красный и чёрный провода, подключённые к секции ближе всего к маленькому белому разъёму, и потяните, чтобы отсоединить их от материнской платы.

Удалите по шесть винтов Phillips #00 длиной 6 мм с обеих сторон нетбука.

Разведите верхнюю и заднюю части корпуса компьютера в стороны, пока они не отсоединятся друг от друга.

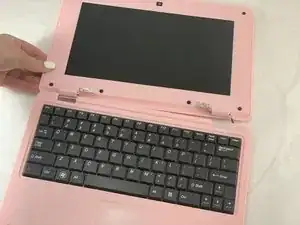

Переверните весь компьютер, чтобы увидеть экран и клавиатуру.

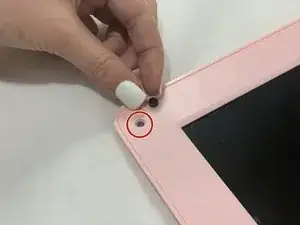

Снимите все чёрные круглые прокладки вокруг экрана.

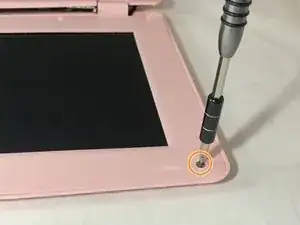

Удалите все винты Phillips #00 длиной 6 мм вокруг рамки экрана.

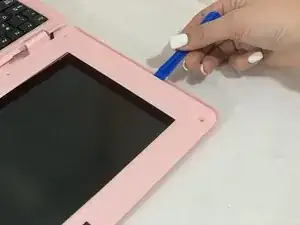

Используя пластиковый инструмент для вскрытия, подденьте рамку экрана.

После отсоединения рамки потяните рамку вверх в области шарнира.

Используя пинцет, аккуратно потяните за чёрный и белый провода в верхней части нетбука, пока белый разъём не отсоединится.

Пальцами потяните за переплетённые зелёный, красный, чёрный и белый провода в нижней части нетбука, пока белый разъём не отсоединится.

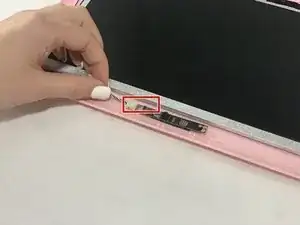

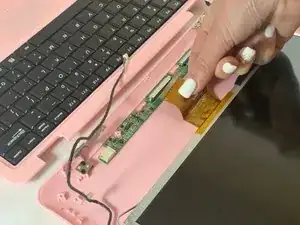

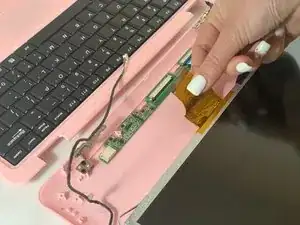

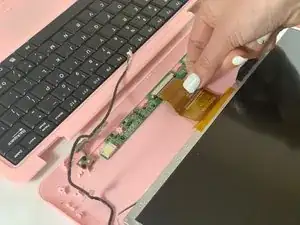

Отсоедините широкий жёлтый ленточный кабель, подключённый к экрану, от компьютера.

Переверните компьютер.

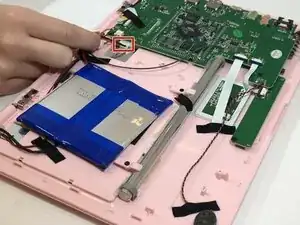

Отключите переплетённые красный, зелёный, чёрный и белый провода от разъёма на материнской плате.

Снимите чёрную ленту, фиксирующую переплетённые красный, зелёный, чёрный и белый провода.

Снимите экран.

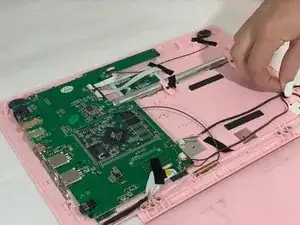

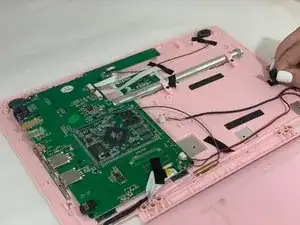

Удалите шесть винтов Phillips #00 длиной 6 мм, крепящих материнскую плату.

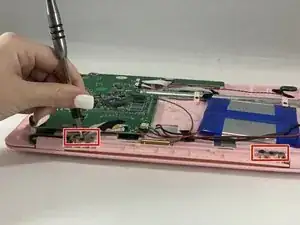

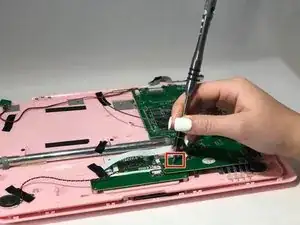

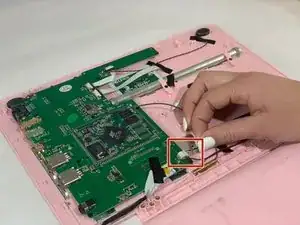

Удалите два серебристых винта длиной 6 мм с маленькой платы, подключённой к материнской плате красным и чёрным проводами.

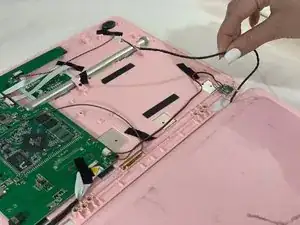

Снимите два маленьких чёрных динамика в углах, подключённых к материнской плате чёрным и красным проводами.

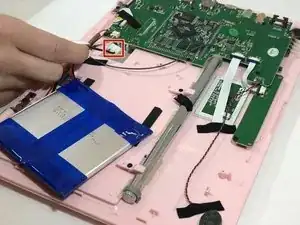

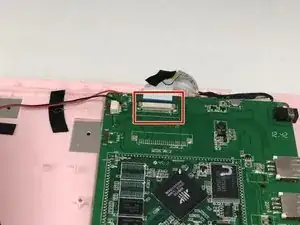

Отключите чёрные разъёмы от материнской платы, потянув за белую ленточную массу.

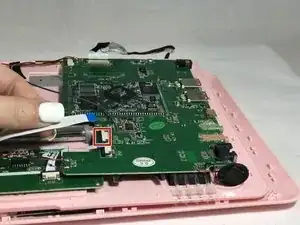

Снимите чёрно покрытый провод, подключённый к материнской плате, потянув белую ленточную массу от материнской платы.

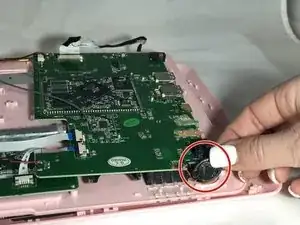

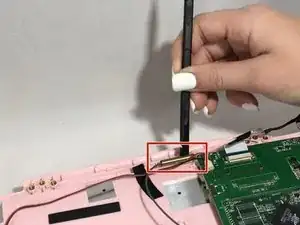

Используя лопатку, извлеките золотой цилиндр из углубления в нижней части компьютера.

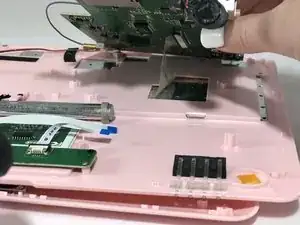

Поднимите материнскую плату вверх.

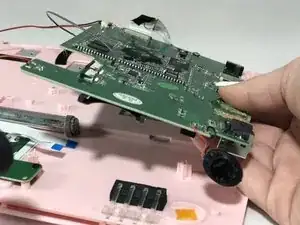

Снимите материнскую плату, отцепив прозрачную ленту с нижней стороны платы.
