Samsung Galaxy Tab 3 8.0 Сборка дисплея — Замена сенсорного стекла и ЖК-экрана

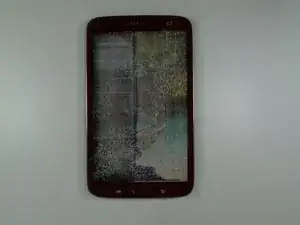

Если на вашем планшете разбито сенсорное стекло (цифровой датчик), ЖК-дисплей или вы хотите заменить разъём micro USB для зарядки, динамики, разъём для наушников и т. д., с помощью этого руководства мы поможем вам это сделать.
Шаг 1
Извлеките любую карту памяти и SIM-карту (если планшет версии с 3G).
Шаг 2

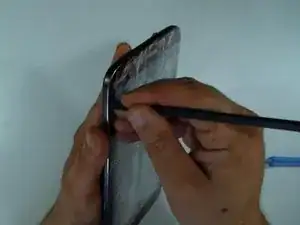

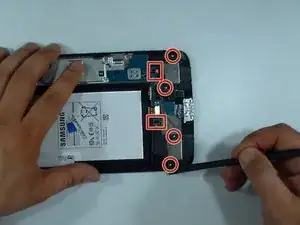

Используя пластиковые инструменты, снимите заднюю крышку / крышку батареи.
Будьте осторожны с кнопками питания и регулировки громкости.
Шаг 3

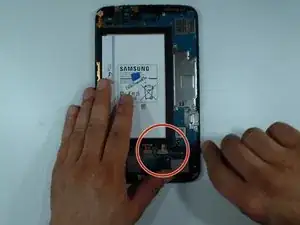

Перед выполнением любых действий отключите батарею.
Шаг 4
Этот шаг только если вы хотите заменить шлейф разъёма micro USB.

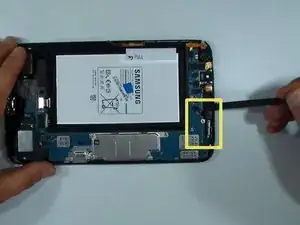

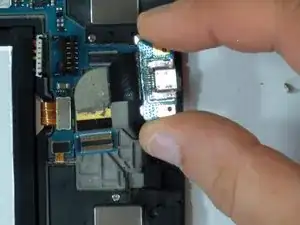

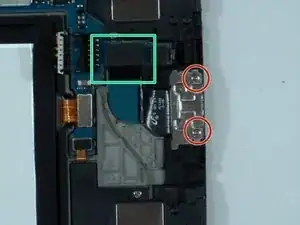

Вытащите два винта и отсоедините шлейф разъёма зарядки от основной платы.
Используйте пластиковый инструмент, чтобы отклеить шлейф от средней рамки.
Шаг 5
Этот шаг только если вы хотите заменить батарею.
Батарея приклеена к средней панели.
Используйте белую ленту для её извлечения.
Шаг 6
2x динамика
Шлейф кнопок питания и громкости
Шлейф разъёма для наушников
Шаг 7

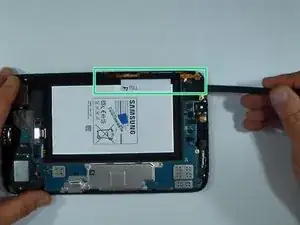

Фронтальная камера
Wi‑Fi антенна
Шаг 8

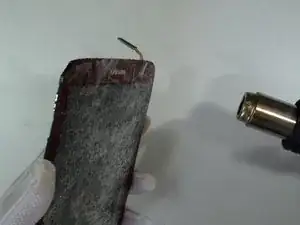

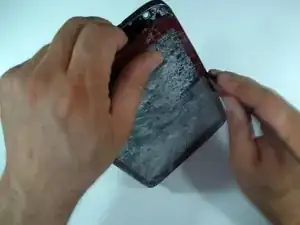

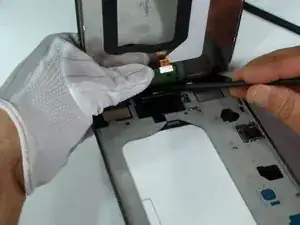

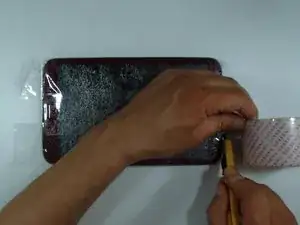

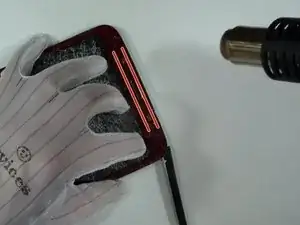

Используйте тепловую пушку или фен и разогрейте сенсорное стекло. Это сделает клей более эластичным и облегчит разъединение.

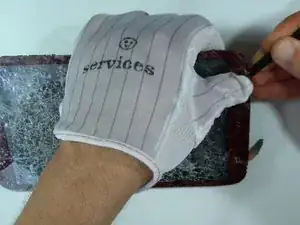

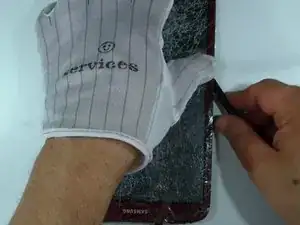

Используйте перчатки, чтобы избежать порезов осколками стекла.
Не торопитесь.
Шаг 9

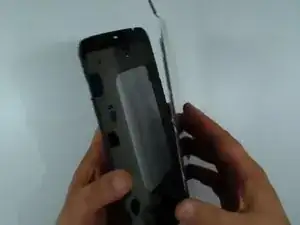

Осторожно с шлейфом кнопок меню.
Шаг 10

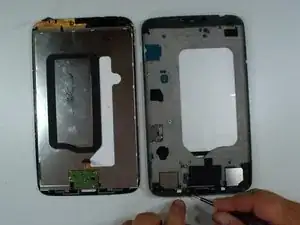

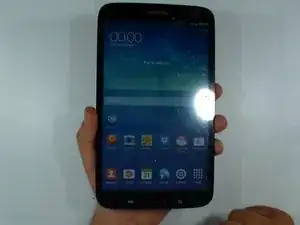

Всегда протестируйте новую запчасть перед окончательной установкой.
Шаг 11

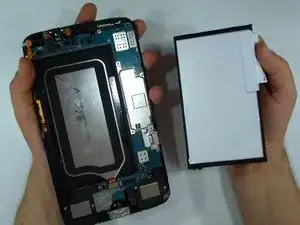

Перенесите чёрную ленту со старого дисплея. Она поддерживает зазор между дисплеем и батареей и защищает её от перегрева.
Если клейкая лента в плохом состоянии, установите новую.

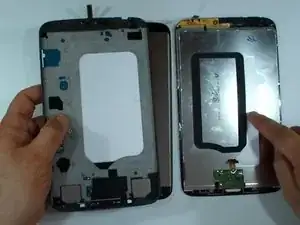

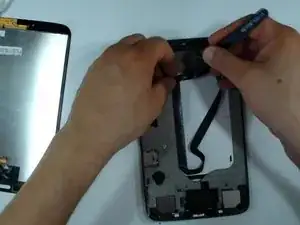

Шаг 12
Начинайте сборку в обратном порядке.
.
.
.
.
.
.

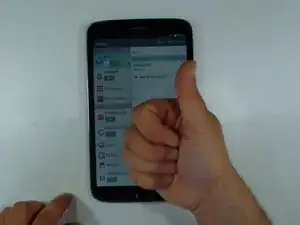

Выполнили успешно?
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
