Замена материнской платы LG G Pad 7.0
В этом руководстве пошагово показано, как заменить дисплей на вашем LG G Pad 7.0. Замена дисплея — сложная операция, требующая снятия ключевых компонентов, таких как материнская плата, разъём зарядки и разъёмы внутри устройства, поэтому не забудьте выключить устройство.
При снятии 7‑дюймового стеклянного дисплея необходимо действовать осторожно. Возможно, ваш дисплей перестал корректно работать или треснул и требует замены. В этом руководстве пошагово показано, как заменить дисплей на вашем LG G Pad 7.0.
Замена дисплея — сложная операция, требующая снятия ключевых компонентов, таких как материнская плата, разъём зарядки и разъёмы внутри устройства, поэтому не забудьте выключить устройство. При снятии 7‑дюймового стеклянного дисплея необходимо действовать осторожно. Возможно, ваш дисплей перестал корректно работать или треснул и требует замены.
Шаг 1

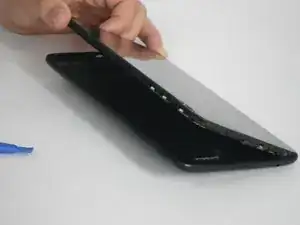

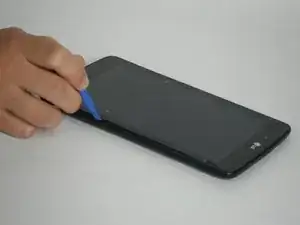

Сборка экрана зафиксирована на пластиковой задней панели защёлками. Вставьте пластиковый инструмент для раскрытия между экраном и пластиком.
Осторожно обходите устройство по периметру, следя за тем, чтобы не углубляться слишком сильно и не повредить внутренние компоненты, освобождая защёлки.
Будьте осторожны в области слота microSD, SIM‑карты, кнопок питания и регулировки громкости
Поднимите планшет от пластикового каркаса. При затруднённом снятии может потребоваться освободить дополнительные защёлки.
Шаг 2

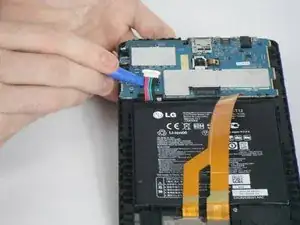

Снимите разъёмы, отмеченные красным, аккуратно приподнимая их. Следите, чтобы не порвать шлейфы — они очень хрупкие.

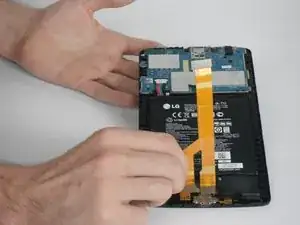

Вам потребуется снять металлическую ленту в нижней части планшета, чтобы отсоединить кабель дисплея.
Снимите три разъёма, отмеченные оранжевым, аккуратно приподняв их вверх. Кабели очень хрупкие, поэтому действуйте осторожно, чтобы не порвать их.
Шаг 3

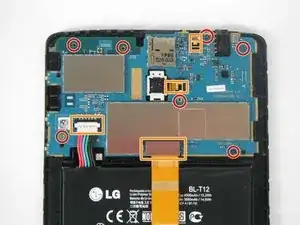

Удалите 7 винтов, отмеченных красным, которые закрепляют плату на корпусе.
Убедитесь, что все разъёмы, отмеченные оранжевым, отсоединены перед извлечением материнской платы.

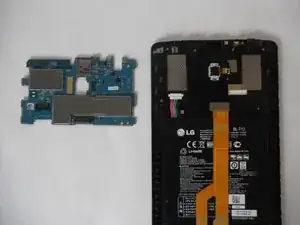

Очень аккуратно извлеките материнскую плату после удаления винтов.
Шаг 4

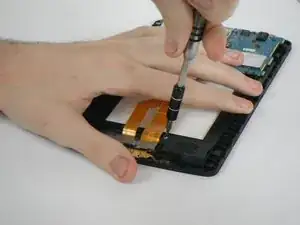

Удалите два винта, отмеченные красным.
С помощью пинцета аккуратно извлеките металлический кронштейн, который фиксирует разъём зарядки.
Аккуратно извлеките шлейф, отмеченный оранжевым.
Удалите один винт, который удерживает динамик.
Медленно выньте динамик.
Шаг 5

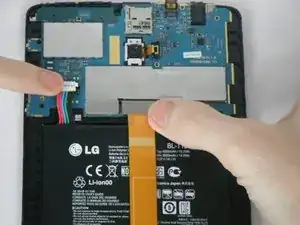

Установите новую материнскую плату и закрепите её 7 винтами.

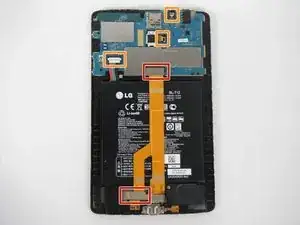

Подключите все разъёмы, отмеченные красным, обратно к материнской плате.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
