Замена материнской платы Sony Clie PEG-SL10

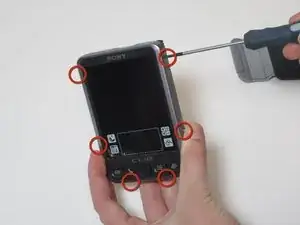

Удалите шесть винтов, удерживающих корпус вместе.

Удалите семь винтов, удерживающих материнскую плату в устройстве.

Отстегните кабель питания батареи от материнской платы.

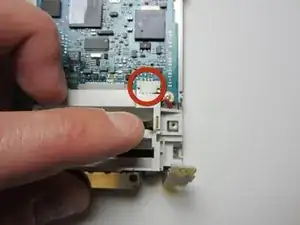

Отстегните кабель питания колесика прокрутки от материнской платы.

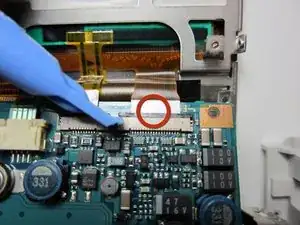

Тяните левый зажим, чтобы удалить кабель.

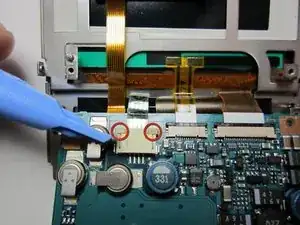

Вытащите два зажима из центра, чтобы удалить кабель питания.

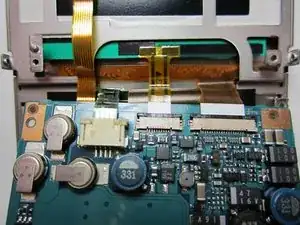

Поверните материнскую плату к себе, чтобы показать кабели с противоположной стороны материнской платы.

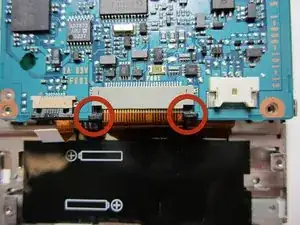

Раскройте обе стороны левого зажима, чтобы удалить кабель питания.

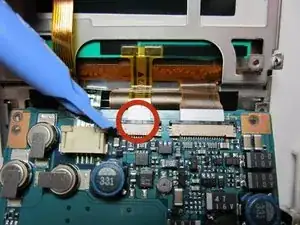

Вытащите центральный зажим, чтобы удалить кабель питания.

Вытяните правый зажим, чтобы удалить правый кабель.

Материнская плата удалена. Чтобы установить новую материнскую плату, выполните инструкции в обратном порядке.
