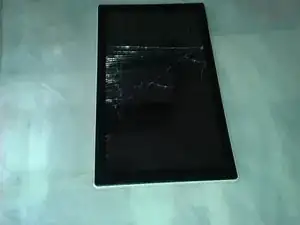

Замена сенсорного экрана планшета Chuwe 10.1

Нам понадобится пластиковая медиатор или, если его нет, пластиковая карта (кредитная карта) подойдёт для работы.

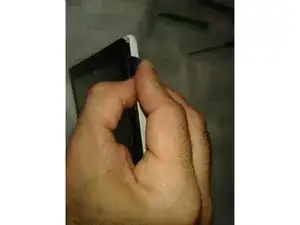

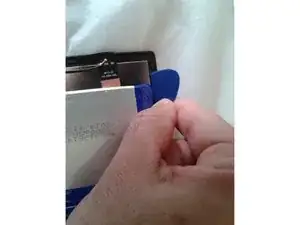

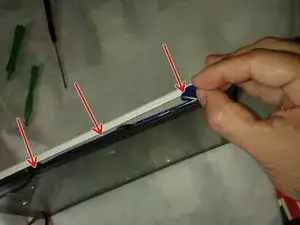

Медленно вставьте медиатор, надавливая и проводя им по периметру корпуса планшета.

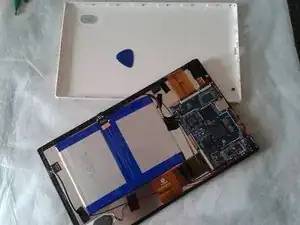

Осторожно отогните заднюю крышку пальцами и положите планшет экраном вниз на ровную и чистую поверхность.

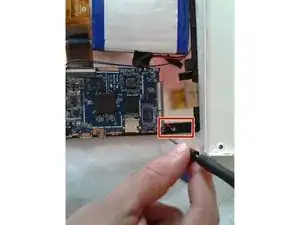

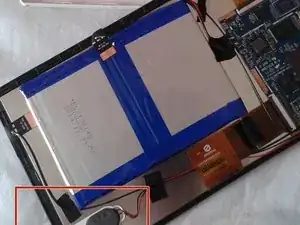

Динамик закреплён винтом рядом с шасси сенсора; нужно открутить винт и положить его в видимое место. Динамик остаётся на клейкой ленте рядом с батареей.

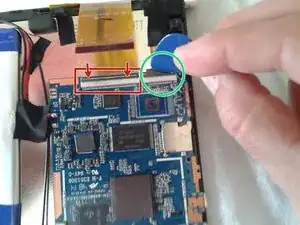

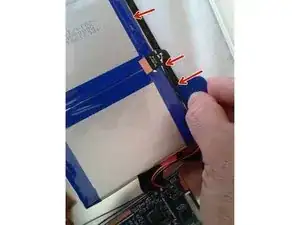

С помощью медиатора или пальцев освободите разъём гибкого кабеля данных, слегка нажав вверх.

Внимание! Гибкий кабель, который соединяет фронтальную и тыльную камеры, будет полностью свободен — положите его в чистое место для последующей сборки.

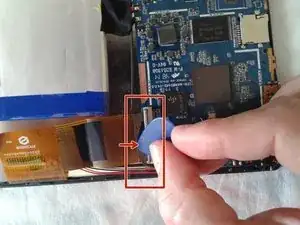

На плате есть третий гибкий кабель; проделайте ту же операцию — нажмите вверх на разъём, пока он не освободится. Будьте осторожны — эти кабели легко ломаются.

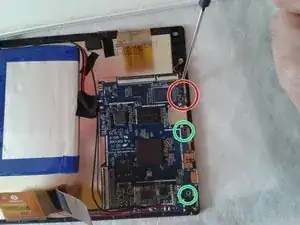

Теперь с помощью крестовой отвёртки открутите три винта, удерживающие опорную пластину шасси сенсорного экрана, а также датчик с проводами питания; можно аккуратно помочь пальцами.

Осторожно: опорная пластина шасси сенсора уже свободна. Найдите защёлки, которые соединяют сенсорный экран с ЖК-дисплеем, и с помощью лопатки и небольшого уравновешенного давления отделяйте сенсор от ЖК-экрана.

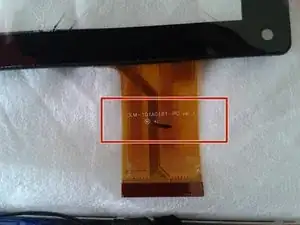

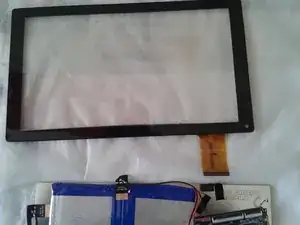

Следуя этим шагам, мы освободили ЖК-дисплей и корпус сенсорного экрана. Теперь найдите номер по каталогу, указанный на гибком кабеле сенсора, чтобы заказать новый.
