Как исправить скачки/сбои сенсора iPad — замена контроллера сенсора

Сегодня мы покажем, как отремонтировать скачки сенсора iPad. Сенсорный экран iPad продолжает давать скачки даже после замены сенсорного стекла.

Можно предварительно установить, что проблема вызвана неисправностью платы. Далее необходимо проверить плату. Отсоедините сенсорный экран и дисплей.

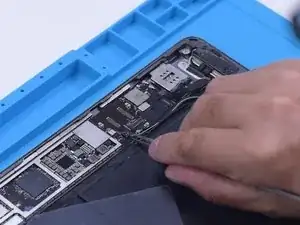

Удалите винт на плате и вставьте лопатку, чтобы отключить аккумулятор.

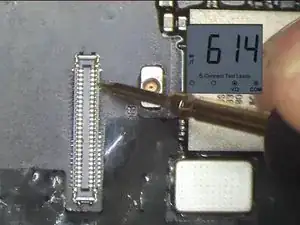

Удалите винт на плате и вставьте лопатку, чтобы отключить аккумулятор. Измерьте диодные значения двух разъёмов с помощью мультиметра в режиме диода. Значения диода в норме. Это указывает на то, что цепь, соединяющая разъёмы сенсора с контроллером сенсора, исправна.

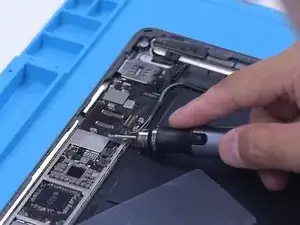

Затем попробуем заменить контроллер сенсора. Удалите экранирующую крышку на плате. Поскольку на контроллере сенсора припаяна дополнительная экранирующая крышка, её нужно стачить и затем прогреть для снятия. Стачивайте крышку шлифовальным наконечником. Следите за тем, чтобы не повредить окружающие компоненты при шлифовке.

Снимите ленту после шлифовки. Отсоедините гибкий кабель. Чтобы избежать трудного выпаивания из‑за быстрого отвода тепла, поднимите плату металлическим лезвием.

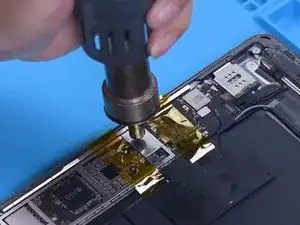

Защитите соседние компоненты высокотемпературной лентой. Нанесите немного флюса в пасте. Снимите экранирующую крышку паяльным феном QUICK 861D при 400 °C и расходе воздуха 45.

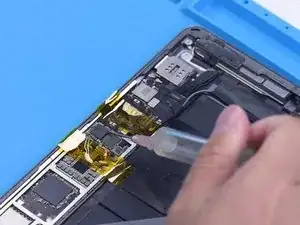

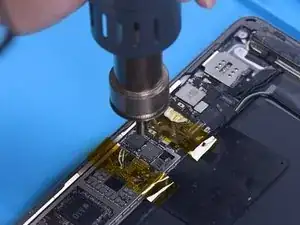

Нанесите немного флюса в пасте вокруг контроллера сенсора. Продолжайте прогревать, чтобы снять контроллер сенсора. Нанесите припой средней температуры на контактные площадки с помощью паяльника при 365 °C.

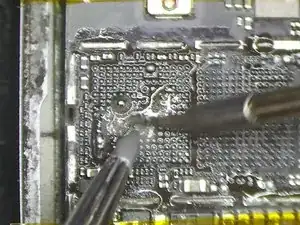

Добавьте нагрев паяльным феном, чтобы очистить контактные площадки. Продолжайте очищать площадки оплеткой для выпайки. Очистите контактные площадки очистителем для плат.

Нанесите немного флюса в пасте. Установите новый контроллер сенсора на место. Прогрейте паяльным феном для припайки.

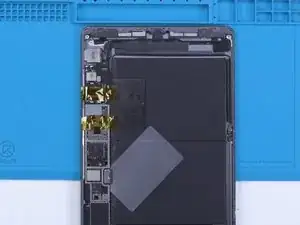

После остывания платы удалите высокотемпературную ленту. Подключите гибкий кабель. Установите винт. Затем установите сенсорный экран и дисплей. Включите iPad. Сенсорный экран вернулся в нормальное состояние. Проблема со скачками сенсора исчезла.
