Замена контакта рабочей детали Ridgid R350RHE 2012
Сборка контакта рабочей детали имеет критическое значение для правильной работы пневматического гвоздезабивателя и состоит из нескольких частей, каждая из которых может выйти из строя и потребовать разборки всей сборки для восстановления правильной работы.
Убедитесь, что у Вас есть ключ с шестигранным отверстием 4 мм.
Шаг 1

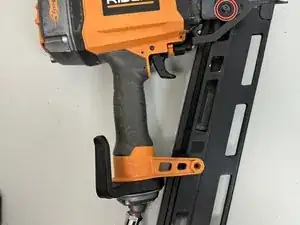

Снимите единственный шестигранный винт длиной 25 мм, который фиксирует крышку контакта рабочей детали, с помощью ключа с шестигранным отверстием 4 мм.

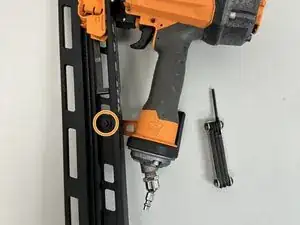

Снимите единственный шестигранный винт длиной 14 мм, который фиксирует магазин к нижней ручке, с помощью ключа с шестигранным отверстием 4 мм.
Шаг 2

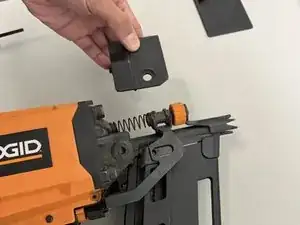

Снимите крышку контакта рабочей детали, потянув её перпендикулярно гвоздезабивателю.
Шаг 3

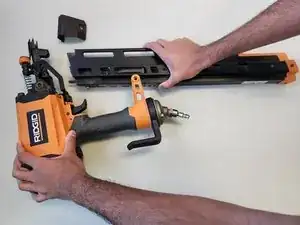

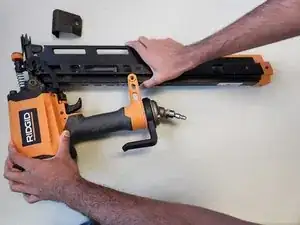

Снимите магазин, потянув его перпендикулярно устройству.
Потягивание его перпендикулярно поможет избежать выпадения незамеченных деталей.
Шаг 4

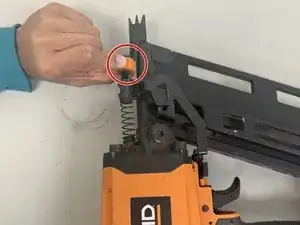

Освободите ручку регулировки глубины, повернув её против часовой стрелки.

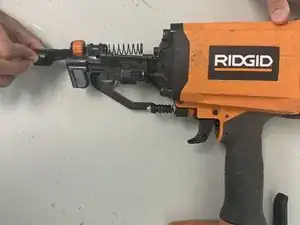

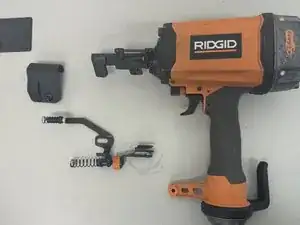

Снимите контакт рабочей детали, потянув его параллельно устройству.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
