Замена барабана сцепления цепной пилы Makita EA6100PR 2017
Следуйте этому руководству, чтобы снять и заменить изношенный барабан сцепления цепной пилы Makita.
Некоторые изображения в этом руководстве могут показывать снятую крышку тормоза цепи. Вам не нужно снимать крышку тормоза цепи для этой процедуры.
Дополнительные инструменты:
- Скренч для цепной пилы
Шаг 1

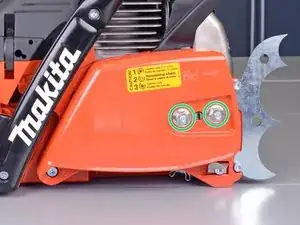

Используйте головку на 13 мм, чтобы снять два гайки, фиксирующие защитную пластину звездочки.
Шаг 2

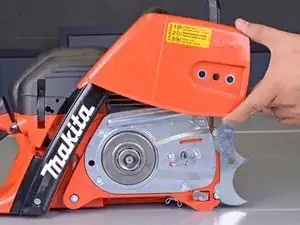

Снимите защитную пластину звездочки.
Шаг 3
Если на цепной пиле установлены цепь и направляющая шина, следуйте инструкциям производителя и снимите их перед продолжением.
При сборке, если вы устанавливаете цепь и направляющую шину, следуйте инструкциям производителя по правильной технике натяжения цепи.
Шаг 4

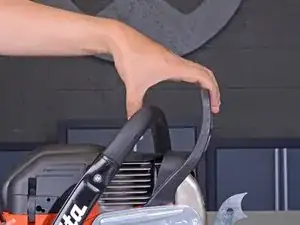

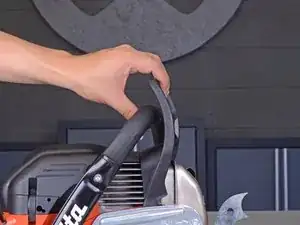

Потяните за защиту руки к трубчатой ручке, пока не услышите щелчок, чтобы освободить тормоз цепи.
Шаг 5

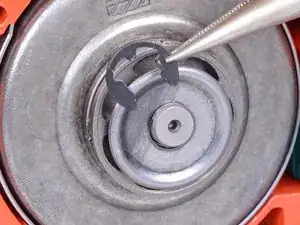

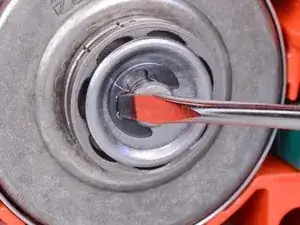

Используйте небольшой плоский отвертку или плоскогубцы для стопорных колец, чтобы приподнять и снять стопорное кольцо с оси.
Шаг 6

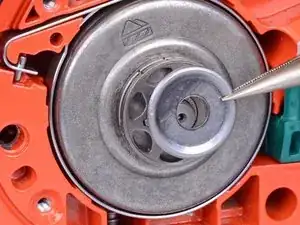

Сдвиньте плоскую шайбу с оси и снимите её.
Совет по сборке—не забудьте установить шайбу в правильном положении, как показано на изображении.
Шаг 7

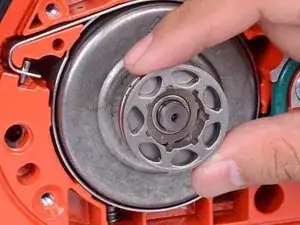

Сдвиньте ободковую звездочку с оси и снимите её.
Совет по сборке—не забудьте установить ободковую звездочку в правильном положении, как показано на изображении.
Шаг 8

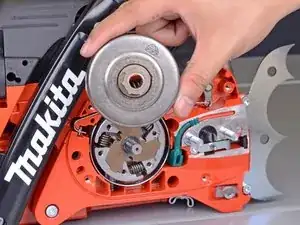

Сдвиньте барабан сцепления с оси и снимите его.
При сборке смазывайте все подвижные поверхности, такие как ось.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
