Замена шпинделя (arbor) Edco KL14

Перед началом убедитесь, что машина отключена от питания и остыла до прикосновения.

Отключите свечу зажигания, чтобы предотвратить случайный запуск двигателя при обслуживании:

Возьмитесь за пластиковый наконечник свечного провода на конце провода свечи зажигания.

Сильным движение отсоедините наконечник от свечи зажигания.

Чтобы бетонорез не катился во время обслуживания, установите противооткатные упоры перед и за задним колесом.

Используйте ключ 3/8 дюйма, чтобы снять два болта, закрепляющие щиток шпинделя.

Снимите щиток шпинделя.

Используйте ключ 3/8 дюйма, чтобы снять два болта, закрепляющие кожух ремня.

Снимите кожух ремня.

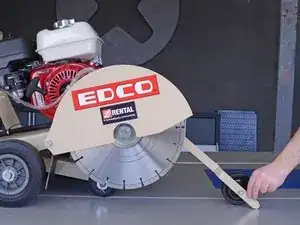

Опустите направляющую планку полностью вниз, пока она не ляжет на рабочую поверхность.

Используйте ключ 9/16 дюйма, чтобы снять болт, удерживающий крышку диска.

Используйте ключ 3/4 дюйма, чтобы ослабить поворотный болт крышки диска, но не снимайте его.

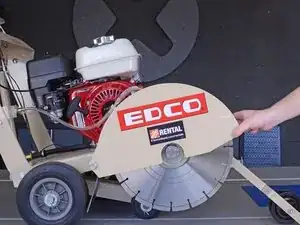

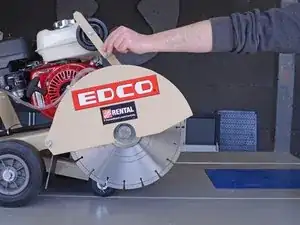

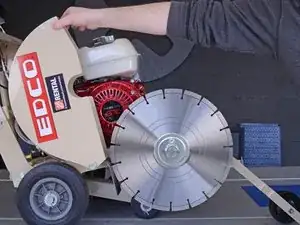

Поднимите крышку диска максимально вверх, чтобы открыть режущий диск.

Работайте медленно и проявляйте повышенную осторожность при работе вокруг открытого режущего диска.

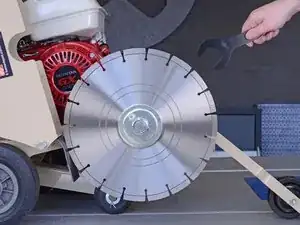

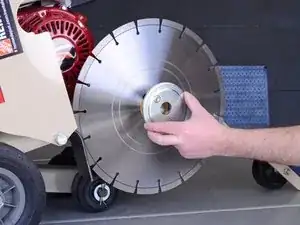

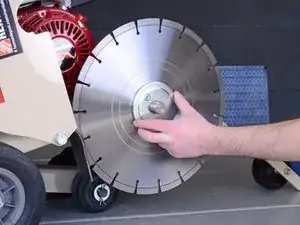

Используйте прилагаемые ключи, чтобы снять контргайку, удерживающую режущий диск на шпинделе.

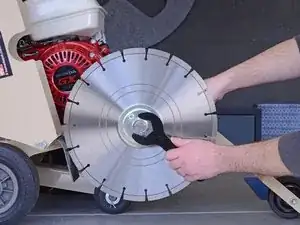

Удерживайте шпиндель с помощью одного ключа за диском, пока другим ключом отворачиваете контргайку.

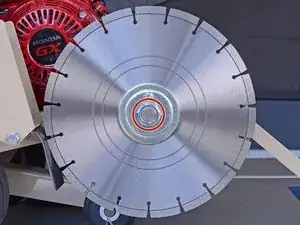

Контргайке сопутствует стопорная шайба. Обязательно сохраните её для последующей установки.

Снимите крышку диска.

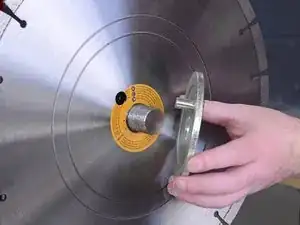

Совет при сборке: Убедитесь, что штифт на крышке диска совпадает с отверстиями на диске и шпинделе.

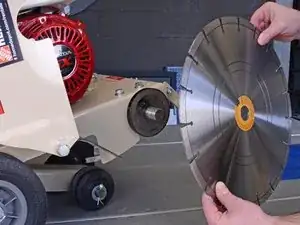

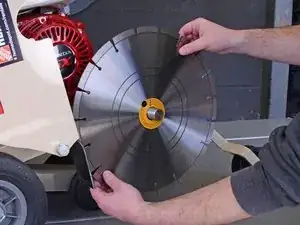

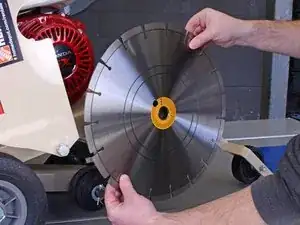

Снимите диск со шпинделя.

Будьте крайне осторожны при снятии диска, чтобы избежать травм.

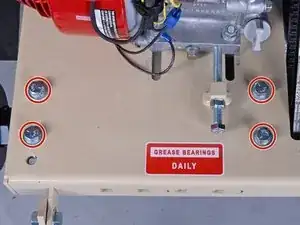

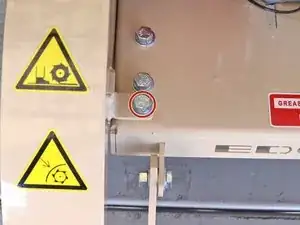

Используйте ключ 9/16 дюйма, чтобы снять четыре болта, крепящие узел шпинделя к бетонорезу.

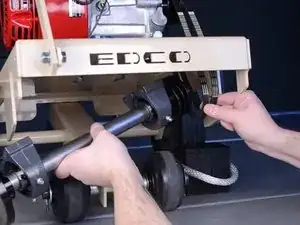

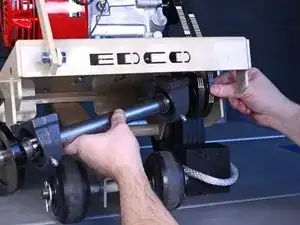

Поддерживая узел шпинделя снизу, наклоните левую сторону вниз, чтобы снять его с ремней.

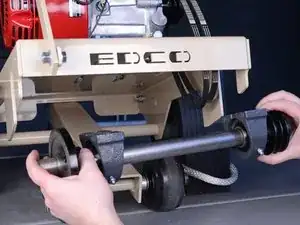

Снимите узел шпинделя.

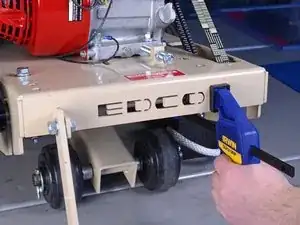

Совет при сборке: Установите монтажный болт со стороны диска, чтобы зафиксировать узел шпинделя на месте. Затем используйте зажим, чтобы совместить оставшиеся монтажные отверстия, так как натяжение ремней усложнит выполнение этой операции вручную.
