Замена щеток двигателя Ryobi D620H
Перед началом
В целях безопасности убедитесь, что ударная дрель Ryobi D620H не подключена к источнику питания перед началом любых ремонтных работ.
Очень важно правильно восстановить электрические соединения в их назначенных местах, чтобы дрель работала корректно.
Замена щеток двигателя — процесс, требующий внимательности к деталям. Крайне важно следить за положением каждого провода. Если перепутать хотя бы одно соединение, дрель не будет работать после сборки! Если у вас есть мобильный телефон с камерой, полезно сделать крупные планы дрели перед разборкой или можно пометить провода маркером в соответствии с их подключениями.
Шаг 1
Поверните дрель так, чтобы винты были направлены вверх.
Используйте отвертку Torx T20, чтобы выкрутить все девять винтов.
Шаг 2
Вставьте конец монтажного инструмента между правой и левой половинами корпуса дрели и подденьте правую сторону корпуса.
Снимите правую половину корпуса, чтобы получить доступ к внутренней части дрели.
Шаг 3
Щетки двигателя расположены на вращающемся якоре мотора.
Ищите крупный темно-серый металлический кожух в центре корпуса дрели — это мотор.
Найдите якорь мотора, определив патрон и передаточные шестерни, затем посмотрите на другой конец мотора. Там находится небольшая медная втулка (якорь), которая, вероятно, темно-серая от трения графитовых щеток о коллектор.

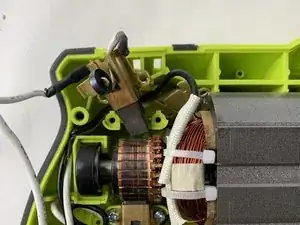

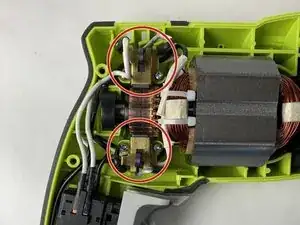

На верхней и нижней части якоря (небольшой медной втулки) расположены латунные крепления с пружинами, прижимающие графитовые бруски к якорю; эти бруски — щетки двигателя.
Шаг 4

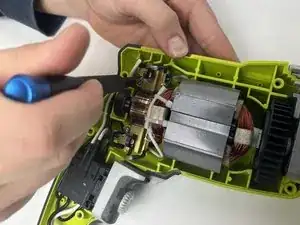

Открутите латунное крепление с пружиной от корпуса с помощью отвертки PH1 и снимите его с корпуса и якоря.
Щетка двигателя, вероятно, частично выскочит из латунного крепления.
Настоятельно рекомендуется заменять щетки по одной, чтобы не перепутать проводку.
Откручивание креплений щеток одинаково для верхнего и нижнего креплений.
Шаг 5

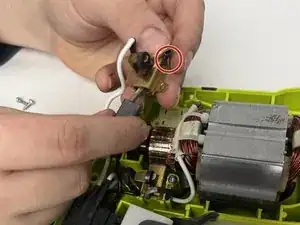

Осторожно отсоедините два провода (обведены красным) от их клемм.
Длинный белый провод подключается к клемме слева, а короткий белый провод, подключённый к щетке, — к клемме справа
Снимите композитную прокладку под креплением.
Шаг 6

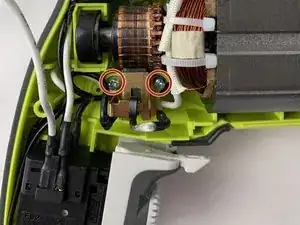

Снимите винты и отключите две клеммы, обведённые красным, на нижнем креплении щетки.
Снимите длинный чёрный провод, который подключается к клемме слева
Снимите короткий белый провод, подключённый к щетке, который подключается к клемме справа
Снимите композитную прокладку под креплением.
Шаг 7
Процесс идентичен для верхней и нижней щеток, поскольку они зеркально расположены.

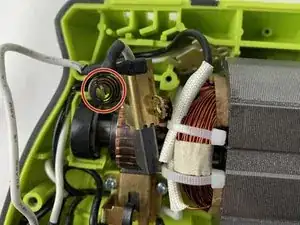

Снимите правый провод с клеммы. (Провод, который подключается к щетке).

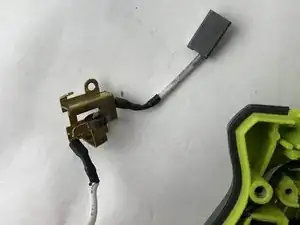

Аккуратно выньте щетку из крепления. Для этого не потребуется большое усилие.
Шаг 8
Установите новую витую пружину на новое крепление.
Вставьте провод новой щетки в крепление и подключите его к правой клемме.
Повторно подключите длинный белый провод к левой клемме верхнего крепления, плотно и равномерно нажав.
Повторно подключите длинный чёрный провод к левой клемме нижнего крепления, плотно и равномерно нажав.
Верните композитную прокладку под крепления.
Прикрутите оба крепления на место.
Заключение
Вы успешно заменили щетки двигателя в ударной дрели Ryobi!
