Замена переключателя режимов Ryobi D620H
Безопасность:
Для вашей безопасности убедитесь, что перфоратор Ryobi D620H не подключен к источнику питания перед выполнением любых ремонтов.
Перед повторной сборкой
Надев одноразовые нитриловые перчатки, нанесите смазку по окружности кнопки переключения режимов перед ее повторной установкой в моторный узел дрели. Это позволит кнопке переключения режимов легко двигаться при изменении режимов.
Шаг 1
Поверните дрель так, чтобы винты были направлены вверх.
Используйте отвертку Torx T20, чтобы удалить все девять винтов.
Шаг 2
Вставьте конец открывательного инструмента между правой и левой сторонами дрели, чтобы приподнять правую сторону корпуса.
Снимите правую часть корпуса, чтобы открыть внутренности дрели.
Шаг 3

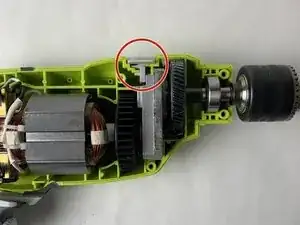

Переключатель выбора режима (обведен красным) становится видимым после снятия правой части корпуса.
Перед разборкой кнопка переключения режимов видна на верхней части корпуса.
Шаг 4

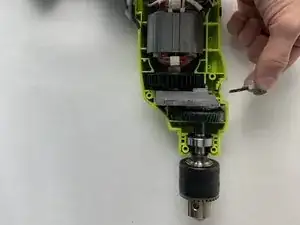

Поднимите переключатель выбора режима вверх (от рабочей поверхности), чтобы вытащить его.

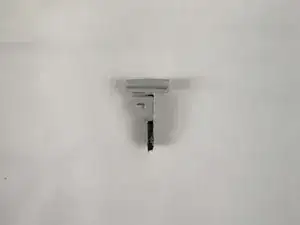

Извлеките переключатель выбора режима из его слота.
Заключение
Для повторной сборки устройства поместите кнопку переключения режимов в слот, из которого она была снята, под небольшим углом и выпрямите ее, как только будете устанавливать на место.
Поздравляем, вы заменили кнопку переключения режимов на своем перфораторе Ryobi!
