Замена курка Ryobi D620H

Электрические инструменты

Перед началом

Этот процесс включает замену электрических компонентов. Убедитесь, что дрель полностью отключена от любого источника питания!

Очень важно обеспечить правильную замену электрических соединений, чтобы дрель работала корректно после повторной установки.

Если у вас есть доступ к мобильному телефону с камерой, это может помочь сделать более подробные снимки дрели перед разборкой.

Для этого процесса требуется очень немного инструментов, пассатижи могут быть полезны, но не обязательны. Все электрические соединения на курке — это детализация с защелками. Некоторые соединения убрать сложнее, чем другие, так что вам может понадобиться приложить больше усилий, чем вы думаете.

Шаг 1

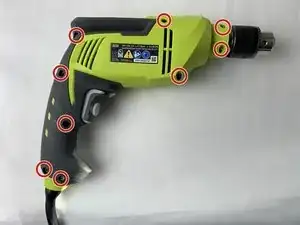

Поверните дрель так, чтобы винты были обращены вверх.

Используйте отвертку Torx T20, чтобы удалить все девять винтов.

Шаг 2

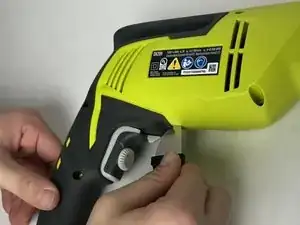

Вставьте конец инструмента для открытия между правой и левой сторонами дрели, чтобы поддеть правую сторону корпуса.

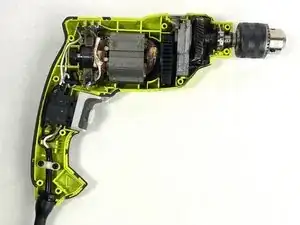

Снимите правую сторону корпуса, чтобы получить доступ к внутренней части дрели.

Шаг 3

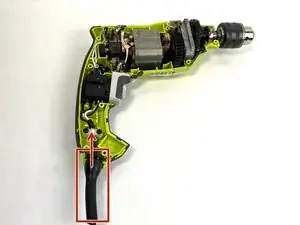

Крышка защиты от изгиба внизу ручки.

Следуйте за проводами, выходящими из крышки защиты от изгиба, к дужке белого силового кабеля с двумя черными винтами PH1 по 14 мм.

Шаг 4

Открутите два винта PH1 по 14 мм, удерживающих провод силового кабеля на месте.

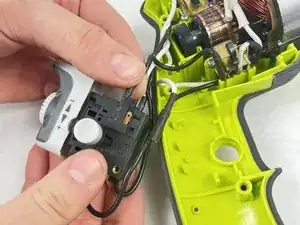

Аккуратно поднимите коробку переключателя с места.

Шаг 5

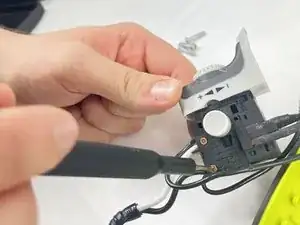

Удалите два маленьких винта, удерживающих латунные клеммы на месте. Хотя это не обязательно, вы можете полностью удалить винты, если посчитаете это более удобным.

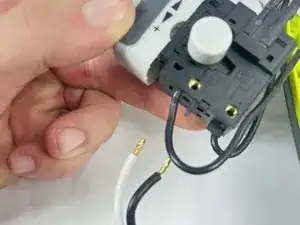

Аккуратно потяните за белые положительные и черные отрицательные провода, соединенные с коробкой переключателя.

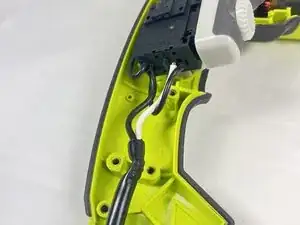

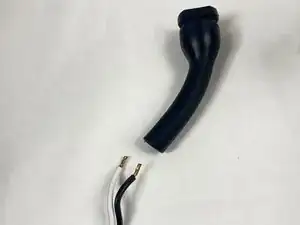

Сдвиньте защиту от изгиба с кабеля в сторону свободных соединений.

Шаг 6

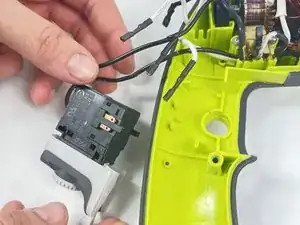

Вытащите четыре кабеля из клемм курка.

Шаг 7
