Замена сетевого кабеля в промывателе General Pipe Cleaners PMEBO 2016

Перед началом убедитесь, что промыватель отключен от сети.

Используйте отвертку Philips #2 для удаления двух винтов, фиксирующих крышку блока управления.

Снимите крышку блока управления.

Используйте глубокую головку 9/16 дюйма и трещотку для снятия гайки, фиксирующей переключатель реверса.

Снимите защиту переключателя реверса.

Сожмите вкладки по бокам разъема переключателя реверса.

Располовиньте две части разъема, чтобы отключить его.

Обратите внимание на расположение всех соединений в блоке управления перед отключением чего-либо еще.

Снимите белый провод прямо с его соединителя на диафрагме переключателя питания.

Снимите черный провод прямо с его соединителя на диафрагме переключателя питания.

Выдвиньте сборку переключателя вниз из отверстия в блоке управления и вытяните ее из блока управления.

Будьте осторожны, чтобы не зацепить переключатель за провода во время снятия.

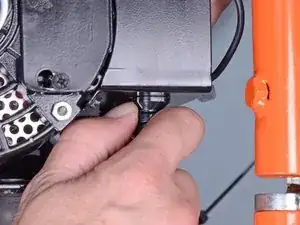

Нажмите на маленькую вкладку сбоку пластикового зажима сетевого кабеля.

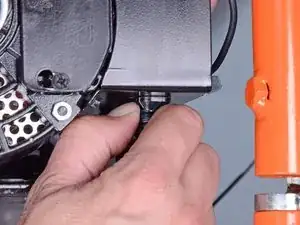

Удерживая вкладку, потяните вниз за сетевой кабель.

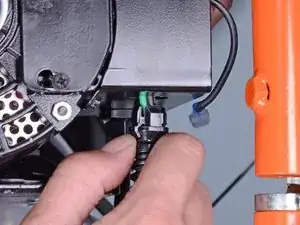

Не удаляйте кабель пока, он все еще подключен к промывателю. Сдвиньте его вниз только достаточно, чтобы освободить зажим из блока управления.

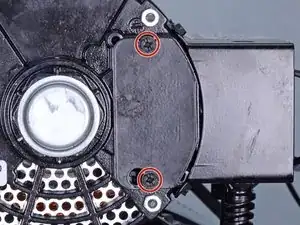

Используйте отвертку Philips #2, чтобы ослабить два винта, фиксирующих крышку блока питания.

Когда винты ослаблены, сдвиньте нижнюю часть крышки вправо достаточно, чтобы вся крышка могла откинуться вниз и отойти от отверстия блока.

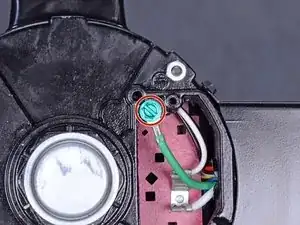

Используйте плоскую отвертку, чтобы снять зеленый винт, фиксирующий провод зеленого сетевого кабеля.

Используйте плоскогубцы, чтобы снять белый сетевой кабель прямо с его соединителя.

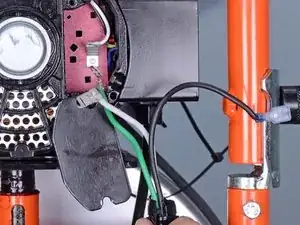

Пропустите провод зеленого сетевого кабеля через блок управления, затем аккуратно потяните вниз за весь сетевой кабель и снимите его.

Убедитесь, что вы не зацепили сетевой кабель за какие-либо провода или за блок управления во время снятия.

При сборке в обратном порядке сначала пропустите белый провод через блок управления и в блок питания, затем зеленый провод.
