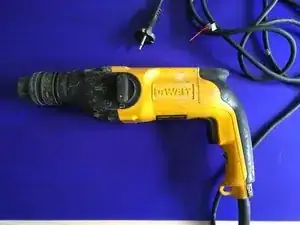

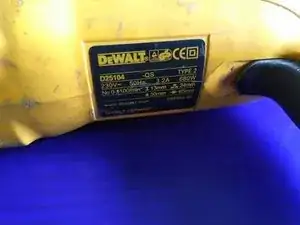

Как разобрать ударную дрель DeWalt D25104 тип 2

в первую очередь проверим питание.

подключите дрель к сети и попробуйте включить её.

если машина пытается запуститься, но сразу выключается, возможно, щетки нужно заменить.

если питания нет (как у меня), сначала проверьте сетевой шнур.

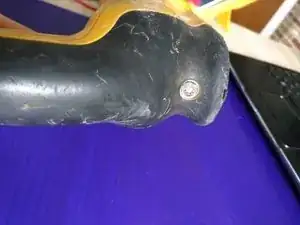

открутите 2 винта с плоской головкой/torx, удерживающие пластиковую рамку внизу.

открутите винт с плоской головкой/torx на верхней стороне рамки.

сдвиньте рамку вправо.

проверьте коричневый и синий провода мультиметром.

поставьте красный щуп мультиметра на коричневый провод (медный наконечник), а черный щуп мультиметра на синий провод (медный наконечник).

если вы измеряете 230 В, всё должно быть в порядке (в Европе 230 В; в США, вероятно, 110 В).

убедитесь, что мультиметр установлен в режим переменного напряжения (AC V), а не постоянного.

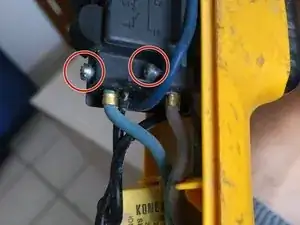

снимите сетевой кабель, открутив 2 винта с плоской головкой/torx.

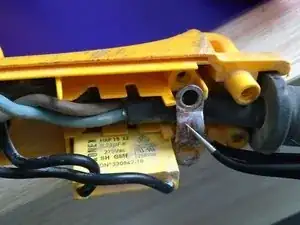

обращайтесь аккуратно с конденсатором (жёлтый блок с двумя тонкими чёрными проводами).

открутите 2 небольших винта, фиксирующие коричневый и синий питающие провода.

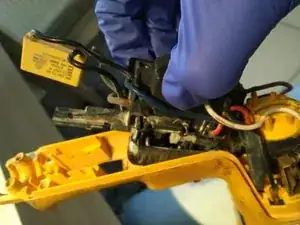

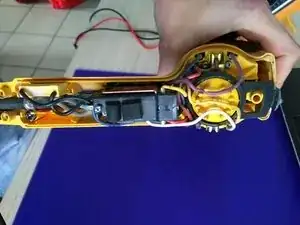

проверьте наличие плохих соединений (в данном случае видно одно повреждённое соединение на конденсаторе).

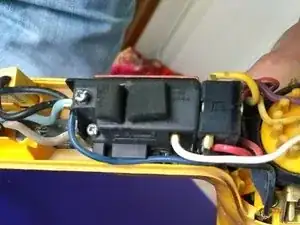

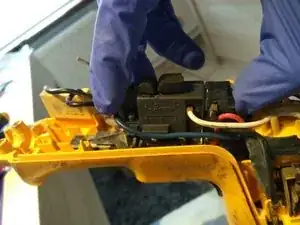

выньте переключатель, чтобы проверить соединения и измерить сам переключатель.

чем мощнее мотор, тем вероятнее неисправность переключателя.

при сборке переключателя/машины: под переключателем есть пластиковый штифт, который должен войти в паз переключателя «вперёд/назад».

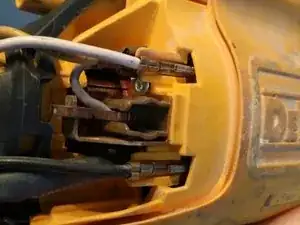

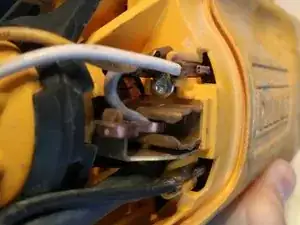

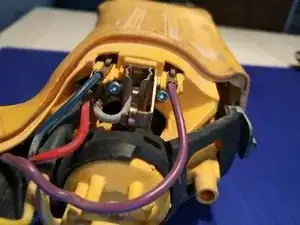

открутите 2 маленьких torx (T9) винта, удерживающих щёточный узел.

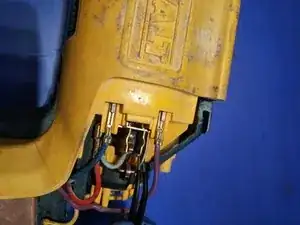

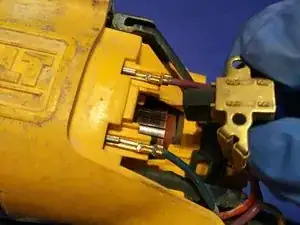

при замене: вставьте щётку в держатель; защёлкните провод в нужном месте и установите обратно. иногда приходится поджать щётку, чтобы она встала на место.

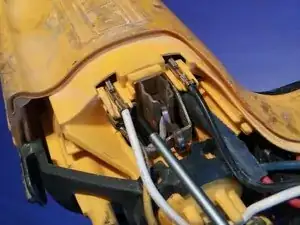

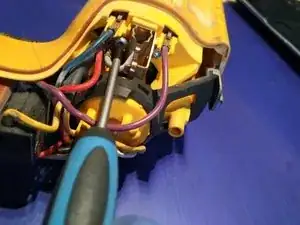

открутите 1 torx (T9) винт, чтобы снять щёточный узел.
