Замена реверсивного переключателя в очистителе сточных вод General Pipe Cleaners PMEBO 2016

Прежде чем начать, убедитесь, что очиститель сточных вод отключен от сети.

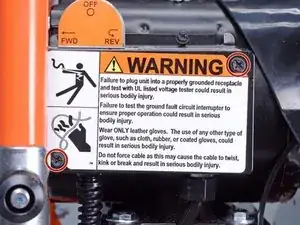

Используйте отвертку Phillips #2 для удаления двух винтов, удерживающих крышку контроллера.

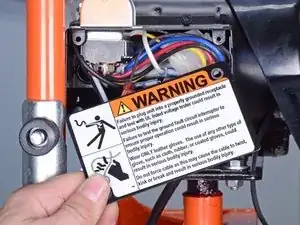

Снимите крышку контроллера.

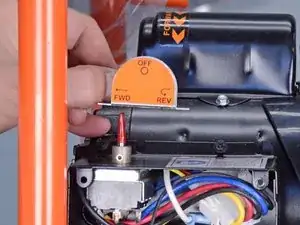

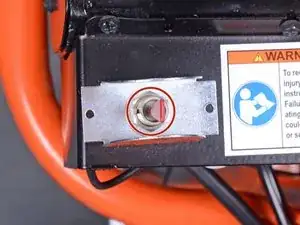

Используйте глубинный торцевой ключ 9/16 дюйма и трещотку для удаления гайки, удерживающей реверсивный переключатель.

Снимите защиту реверсивного переключателя.

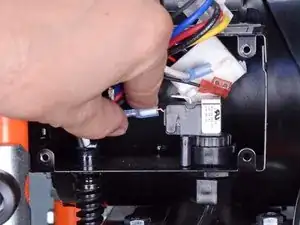

Сожмите вкладки по обе стороны от разъема реверсивного переключателя.

Оттяните две части разъема друг от друга, чтобы отключить его.

Обратите внимание на расположение всех соединений в контроллере перед отключением чего-либо другого.

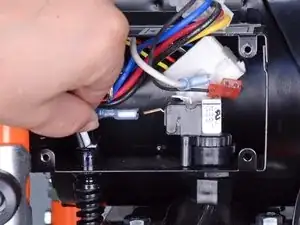

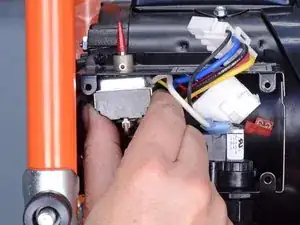

Снимите белый кабель с его разъема на диафрагме переключателя питания.

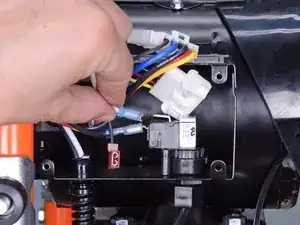

Снимите черный кабель с его разъема на диафрагме переключателя питания.

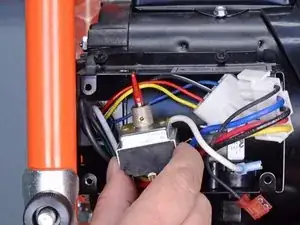

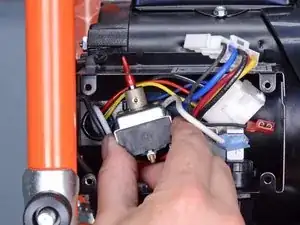

Сдвиньте сборку переключателя вниз из ее отверстия в контроллере и вытяните ее из контроллера.

Будьте осторожны, чтобы не зацепить переключатель за какие-либо кабели во время удаления.
