Замена мотора Black and Decker CD2500

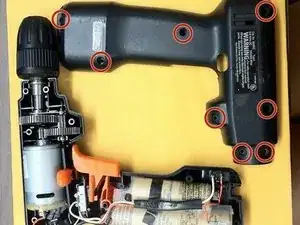

Используйте крестовую отвертку, чтобы выкрутить 8 крестовых винтов (3/4 дюйма) из корпуса. Держите винты вместе.

Осторожно снимите верхнюю часть корпуса

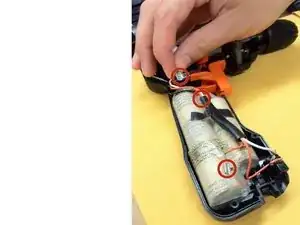

ПРЕДУПРЕЖДЕНИЕ О ПОВРЕЖДЕНИИ ОТ ЭЛЕКТРИЧЕСКОГО УДАРА: Убедитесь, что концы проводов НЕ касаются друг друга! Отключите батарею от дрели, вынув 3 клеммы.

Убедитесь, что провода, ранее подключенные к батарее, отведены от клемм батареи.

Убедитесь, что узел спускового крючка дрели остается на месте, иначе потребуется новый направляющий элемент.

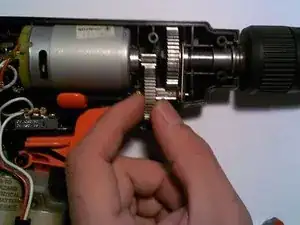

Возьмите головку дрели одной рукой, а шестерню — другой.

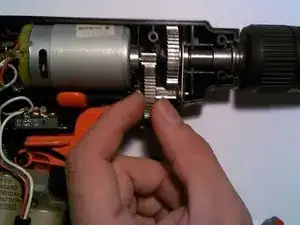

Оттяните вторую большую шестерню от моторной шестерни и выньте головку дрели и шестерню вверх и из корпуса.

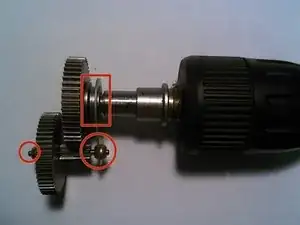

Держите головку дрели и узел шестерни как единое целое.

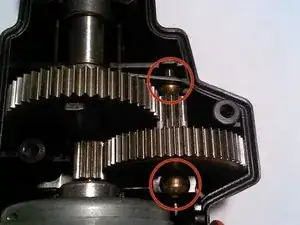

Убедитесь, что узел шестерни остается единым и золотые подшипники не отсоединились.

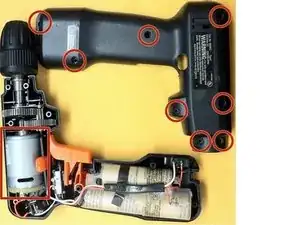

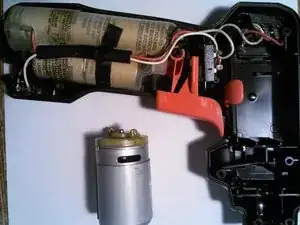

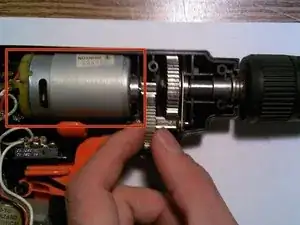

Выньте мотор и положите его рядом с дрелью; имейте в виду, что белый и красный провода все ещё будут подключены к мотору.

Плоскогубцы с тонкими губками будут использованы для отсоединения проводов.

ПРЕДУПРЕЖДЕНИЕ: Проявляйте повышенную осторожность при использовании плоскогубцев для отсоединения проводов, так как и провода, и клеммы мотора нежные.

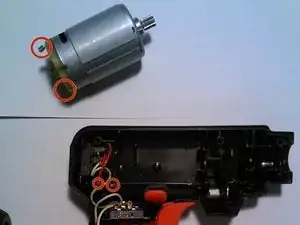

Используйте плоскогубцы, чтобы «сдвинуть» узкие стороны клемм мотора в месте крепления проводов. Сжатие клемм затруднит снятие провода с клеммы.

Установите новый мотор.

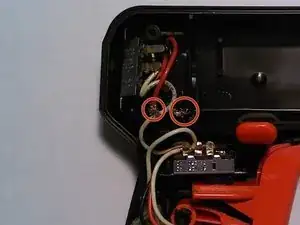

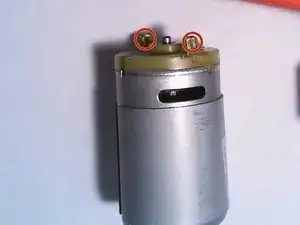

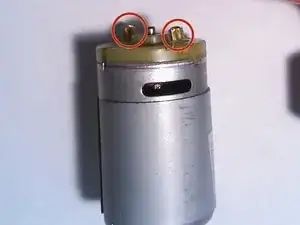

Подключите провода к новому мотору; убедитесь, что красный провод вставлен обратно в положительную клемму нового мотора. Положительная клемма обозначена символом (+).

Белый провод будет вставлен обратно в отрицательную клемму нового мотора. Отрицательная клемма обозначена символом (-).

Убедитесь, что мотор расположен в нижней части корпуса так, чтобы две клеммы были вертикально выровнены, с положительной/красной клеммой сверху.

Мотор должен плотно сидеть в нижней части корпуса.

Используйте плоскогубцы, чтобы «сдвинуть» широкие стороны клемм мотора и надежно зафиксировать провода на клеммах.

Верните узел шестерни и головку дрели на место.

Установите головку дрели обратно на её исходное место. Убедитесь, что она совпадает с формовкой пластмассового корпуса. Переместите вторую большую шестерню так, чтобы она зафиксировалась на моторной шестерне.

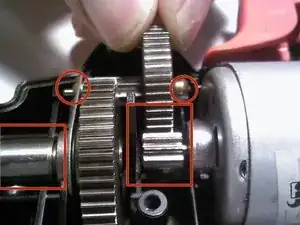

Убедитесь, что золотые подшипники и другие мелкие детали зафиксированы в предназначенных для них пазах формовки корпуса.

Подключите провода батареи к клеммам батареи, надев клеммы проводов на клеммы батареи в тех местах, где они были изначально установлены.

Наденьте верхнюю часть корпуса обратно на дрель. Убедитесь, что верхняя часть корпуса совмещена с отверстиями для винтов в нижней части корпуса.

Вставьте все восемь винтов обратно в гнезда.

Закрутите винты крестовой отверткой.

После того как винты установлены, убедитесь, что они все затянуты.

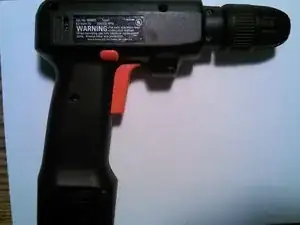

Включите и проверьте дрель, чтобы убедиться, что новый мотор работает.

Поздравляем с успешной установкой нового мотора!
