Разборка сетевого перфоратора Skil 1743-AA (SDS+)

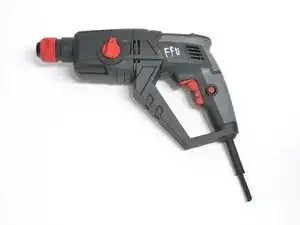

Сетевой перфоратор Skil 1743-AA (SDS+) — доступный инструмент для серьёзного сверления отверстий. Обратите внимание: на этом образце этикетки были сняты, а кабель обрезан в учебных целях.

Убедитесь, что перфоратор не подключён к сети. В нашем случае это было просто.

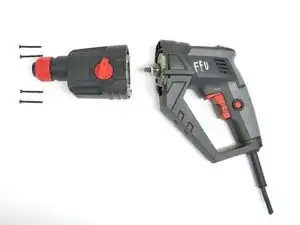

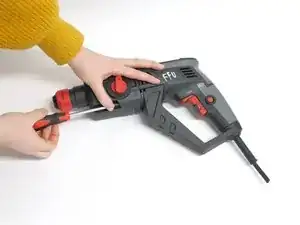

Отверткой Phillips №2 отвинтите четыре винта 40 мм на передней части корпуса.

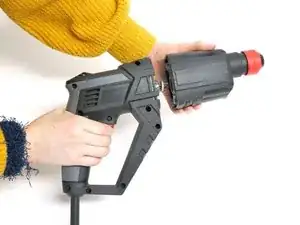

Передняя часть снимается сразу. К сожалению, эта секция собрана очень жёстко, и разобрать её дальше нам не удалось.

Переверните заднюю часть корпуса и отвинтите девять винтов 20 мм.

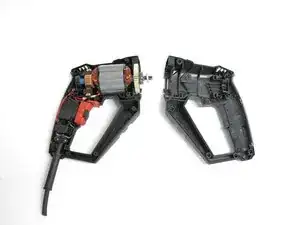

С помощью лопатки разъедините обе половинки корпуса. Возможно, придётся пройтись по периметру, прежде чем они разойдутся.

Почувствуйте содержимое — полюбуйтесь внутренностями.

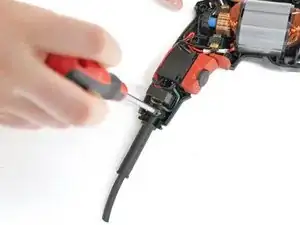

Отвинтите два винта 15 мм, фиксирующие кабель.

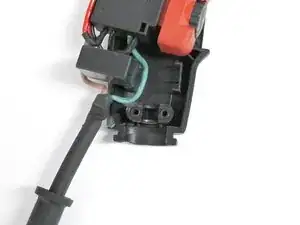

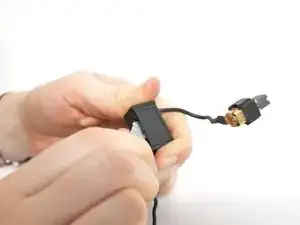

Кабель и его держатель выглядят как единая деталь, но на самом деле это не так.

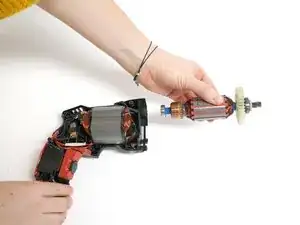

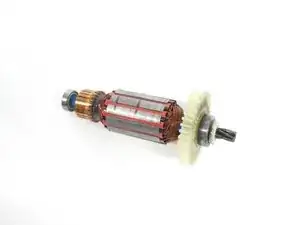

Прежде чем продолжать, освободите ротор из узла двигателя. Красивый механизм, не правда ли?

Возможно, придётся приподнять подшипник с его посадочного места за мотором, чтобы вынуть ротор.

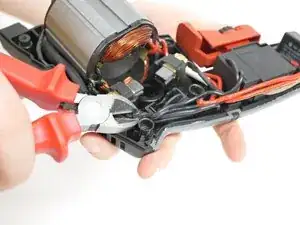

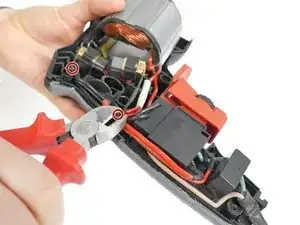

Плоскогубцами перекусите стяжки, фиксирующие жгут проводов.

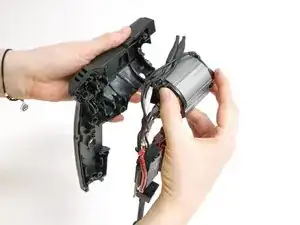

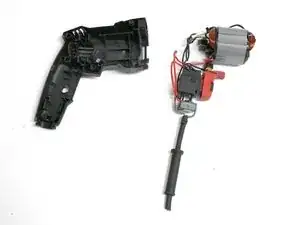

Внутренности должны легко выйти из корпуса.

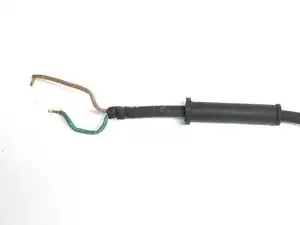

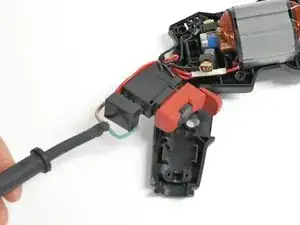

Теперь извлечём сетевой кабель. Его выводы подключены к корпусу курка.

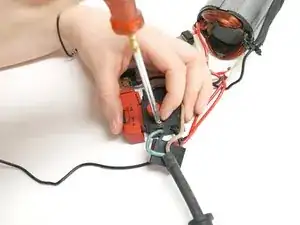

Отверткой шлицевой №3 отвинтите два латунных винта 10 мм, чтобы освободить сетевой кабель.

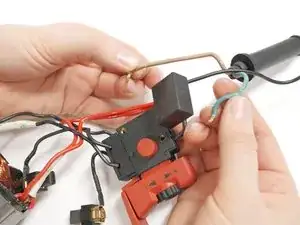

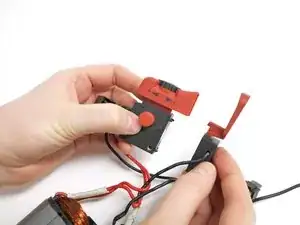

Разъедините корпуса курка и переключателя полярности.

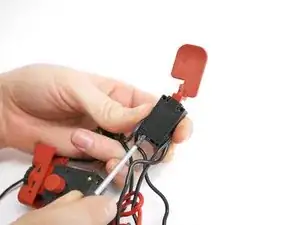

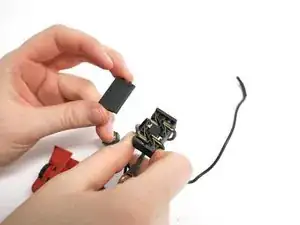

Отверткой шлицевой №3 или лопаткой снимите крышку переключателя полярности. С помощью этого переключателя направление тока к мотору меняется, и он вращается в противоположную сторону.

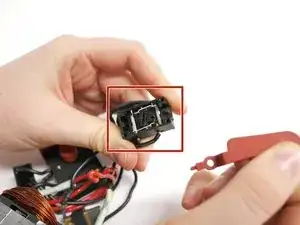

Интересный пружинный механизм!

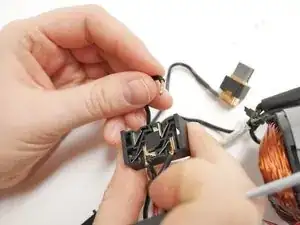

Переверните корпус переключателя полярности. Здесь внутри закреплены щётки, передающие питание на мотор.

Провода не припаяны, что позволяет заменить щётки. Только не потеряйте пружины, удерживающие их на месте!

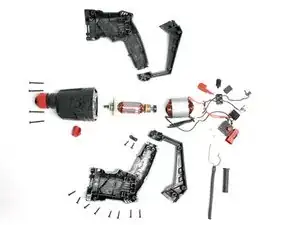

Разборка завершена!
