Замена верхнего узла подачи для Electric Eel

Отключите прибор от сети перед началом работы. Поскольку это устройство могло использоваться в септической системе, его следует максимально тщательно очистить и продезинфицировать перед разборкой.

Наденьте перчатки для защиты рук при обращении с тросом.

Убедитесь, что трос полностью втянут в автоподатчик.

Поверните направляющую пружину против часовой стрелки, чтобы выкрутить её из автоподатчика.

Снимите направляющую пружину.

Открутите регулировочную ручку натяжения, чтобы ослабить натяжную пружину в верхнем узле подачи.

Установите регулировочную ручку податчика в нейтральное положение, между позициями "FWD" и "REV".

Поднимите верхний контрольный рычаг как можно выше.

Это отсоединяет верхний узел подачи и позволяет тросу свободно перемещаться через податчик. Рычаг может самостоятельно опуститься и снова ограничить движение троса. В этом случае просто снова поднимите рычаг.

Используйте рожковый ключ 1/2", чтобы снять два болта с нижней части монтажного рычага корпуса податчика.

Снимите автоподатчик с троса.

Если конец троса не проходит через податчик, убедитесь, что верхний подшипник полностью отсоединён, как описано в шаге 4 этого руководства.

Зажмите штифт в тисках до тех пор, пока в прорези штифта не исчезнет зазор.

Используйте киянку или молоток, чтобы постукивать по держателю подшипника, направляя его на штифт, пока штифт не начнёт выглядывать в канале подшипника.

Убедитесь, что используете правильный держатель подшипника для этого шага. Верхний подшипниковый узел использует более короткий держатель, а два нижних подшипниковых узла — более длинный держатель.

Установите подшипник и распорную втулку в канал подшипника.

Убедитесь, что подшипник и втулка выровнены с штифтом и отверстием в держателе подшипника.

Продолжайте добивать держатель подшипника до тех пор, пока подшипник и втулка полностью не зафиксируются вокруг штифта.

Вам потребуется расжать тиски и переместить штифт вверх, чтобы продолжить вбивание его в держатель подшипника. Повторяйте это до тех пор, пока штифт не будет надёжно поддержан.

Используйте бородок для штифтов, чтобы окончательно посадить штифт на место.

Положите кусок ткани или коврик на тиски под держателем подшипника, чтобы не повредить внешнюю поверхность держателя.

Перед переходом к следующему шагу убедитесь, что штифт полностью посажен и полностью находится внутри держателя подшипника. Немного выступающий штифт может повредить внутренность корпуса податчика при установке узла держателя подшипника.

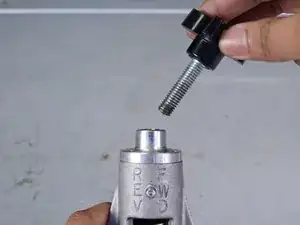

Открутите и снимите регулировочную ручку натяжения с верхнего узла подачи.

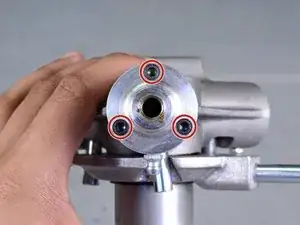

Используйте шестигранный ключ 9/64", чтобы снять три болта с верхней части податчика.

Снимите крышку верхнего узла подачи.

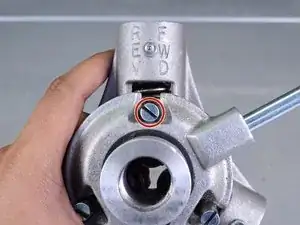

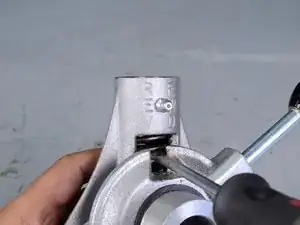

Используйте плоскую отвёртку, чтобы снять верхний контрольный рычаг.

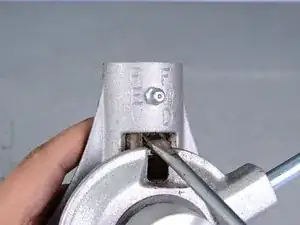

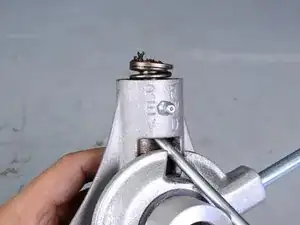

Вставьте плоскую отвёртку или другой длинный инструмент под натяжную пружину в верхнем узле подачи.

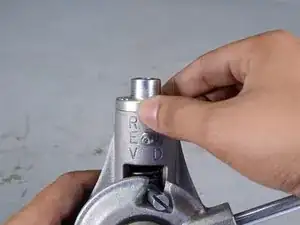

Используйте инструмент, чтобы поджать пружину и держатель шарикового подшипника, чтобы их можно было снять вручную.

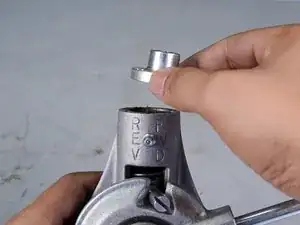

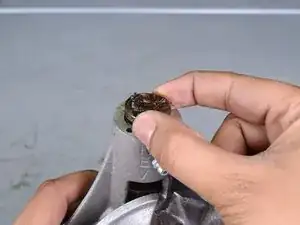

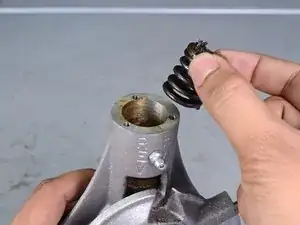

Снимите держатель шарикового подшипника и натяжную пружину.

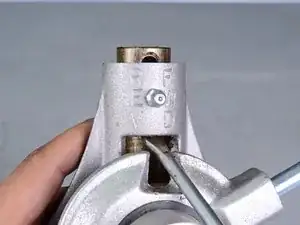

Используйте плоскую отвёртку или другой длинный инструмент, чтобы поджать держатель подшипника, чтобы его можно было снять вручную.

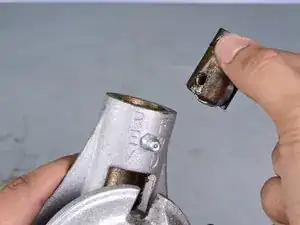

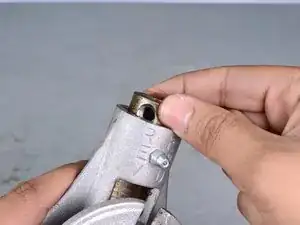

Снимите верхний узел подшипникового корпуса с корпуса подающего механизма.
