Замена переключателя триггера Ridgid R82005
Неисправный переключатель дрели может непроизвольно удерживать дрель в включенном состоянии, что увеличивает риск случайных повреждений окружающих объектов.
Шаг 1
Извлеките аккумулятор из дрели.

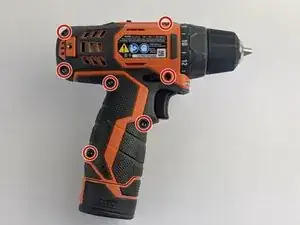

Отвинтите семь винтов M3x15,3 мм с помощью битой для шестигранника 2 мм, удерживающих сборку корпуса.
Отвинтите винт M5x18,5 мм, если прикреплен зажим для ремня.
Шаг 2

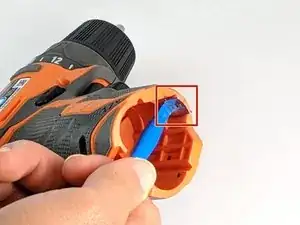

Выдавите металлический зажим соединителя корпуса с помощью плоской стороны пластиковой лопатки.
Извлеките аккумулятор перед выполнением этого шага.
Шаг 3

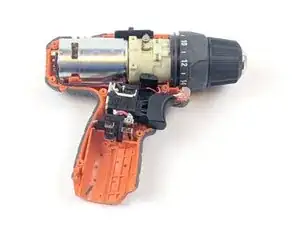

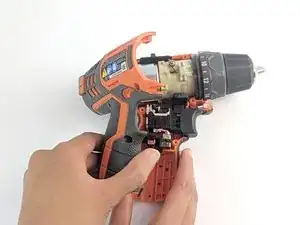

Снимите верхнюю половину сборки корпуса.
Запомните, куда провода идут от сборки моторного узла к переключателю триггера.

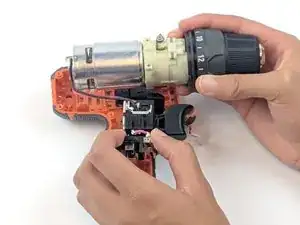

Удалите все внутренние компоненты.
Шаг 4

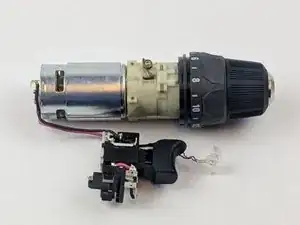

Сборка моторного узла/коробки передач и переключателя триггера удалена из сборки корпуса.

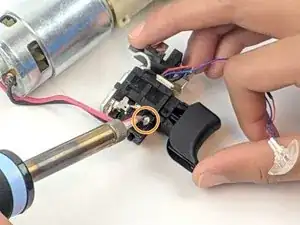

Отпаивайте черный провод, соединенный с мотором.

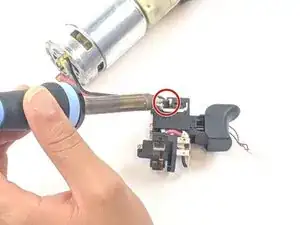

Переверните переключатель триггера и отпаивайте красный провод.
Чтобы узнать, как паять, воспользуйтесь нашим руководством по пайке и отпаиванию соединений.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
