Замена мотора Ridgid R82005
Дрель Ridgid R82005 оснащена защитными механизмами, предотвращающими перегрев, однако операторы могут столкнуться с проблемами с мотором из-за перегрузки, вызванной неправильной настройкой двухступенчатой передачи и кольца регулировки крутящего момента.
Шаг 1
Извлеките аккумулятор из дрели.
Отвинтите семь винтов M3x15.3 мм с помощью битами на 2 мм, которые закрепляют сборку корпуса.
Шаг 2
Выдавите металлическую зажимку корпуса с помощью плоской стороны пластикового инструмента для открытия.
Извлеките аккумулятор перед выполнением этого шага.
Шаг 3
Удалите верхнюю половину сборки корпуса.
Шаг 4
Осторожно захватите верхнюю и нижнюю часть компонентов дрели.
Светодиод необходимо удалить вручную.
Поднимите и переместите, в сборе, компоненты дрели из старой сборки корпуса в новый корпус.
Убедитесь, что все компоненты дрели правильно встают в пазы новой сборки корпуса.
Шаг 5

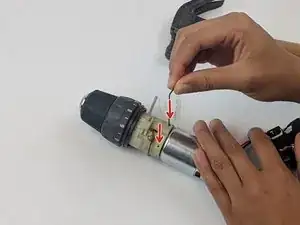

Протолкните два штифта через сборку мотора.
Мы использовали ключ Аллена, чтобы протолкнуть штифты, но подойдет любой небольшой инструмент.

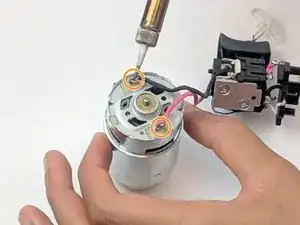

Отпаивайте провода от задней части мотора, чтобы освободить мотор от сборки спускового механизма.
Чтобы узнать, как паять, ознакомьтесь с руководством Как паять и отпаивать соединения.
Убедитесь, что все компоненты дрели правильно встают в пазы сборки корпуса.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
