Замена переключателя реверса и форварда электрической дрели Ridgid R860054

Используйте это руководство для замены переключателя реверса/форварда в вашей дрели Ridgid 860054.

Переключатель реверса/форварда также известен как качающий переключатель.

Переключатель реверса/форварда позволяет изменять направление вращения вашей дрели. Если он поврежден или не функционирует, вы не сможете изменить направление вращения дрели.

Хотя это маловероятно, могут быть и другие проблемы, мешающие работе переключателя реверса/форварда. Перед тем как продолжить ремонт, обязательно посетите руководство по устранению неполадок.

Шаг 1

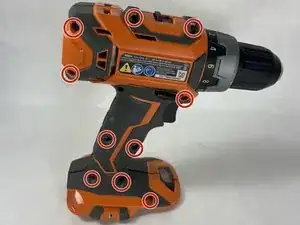

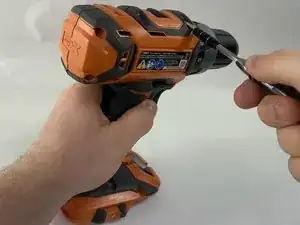

Используя биту T10 с защитой, открутите десять винтов из сборки корпуса.

Все винты корпуса одинаковой длины и требуют одной и той же биты.

Шаг 2

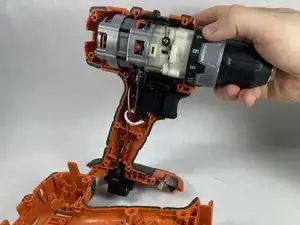

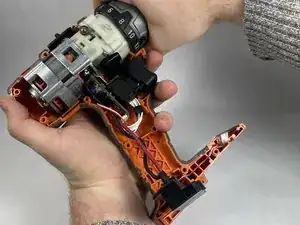

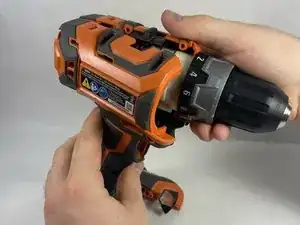

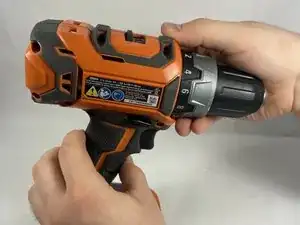

Разделите одну половину корпуса дрели от другой, осторожно потянув обе половины.

После снятия одной половины корпуса будьте осторожны! Если компоненты направлены вниз, они могут выпасть.

Шаг 3

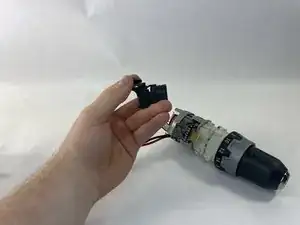

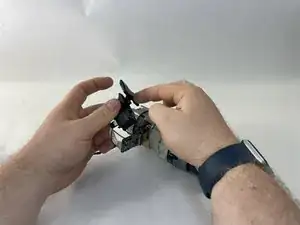

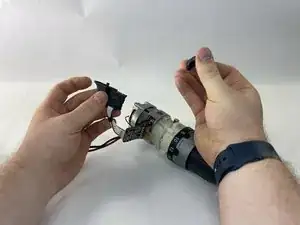

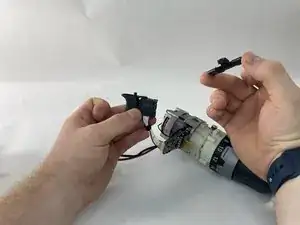

Снимите пластиковый переключатель скорости и переключатель реверса/форварда, мягко подняв их из корпуса.

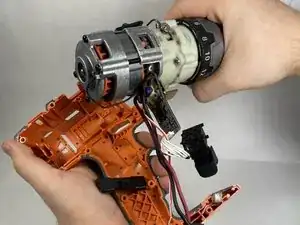

Удалите внутренние компоненты дрели, слегка потянув за патрон.

Все остальные электронные компоненты прикреплены к патрону и выйдут вместе с ним.

Шаг 4

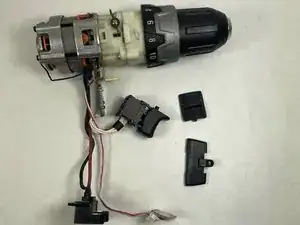

Основная часть дрели должна иметь триггер, световой индикатор и контактные штыри батареи, все подключенные по проводам. Должны быть два пластиковых переключателя, отделенных от остальной части корпуса.
