Замена печатной платы Milwaukee M18 2606-20
Если вам необходимо заменить печатную плату в вашей беспроводной дрели Milwaukee M18 2606-20 (заменили батарею, но питания всё равно нет), ознакомьтесь с этим руководством по её удалению. Печатная плата является "мозгом" дрели и управляет большинством её компонентов. Некоторые причины, по которым может потребоваться замена печатной платы, включают в себя неработающий белый свет или дрель, которая запускается, несмотря на замену батареи. Посмотрите наше руководство по пайке и распайке соединений для помощи с последними этапами инструкции.
Шаг 1

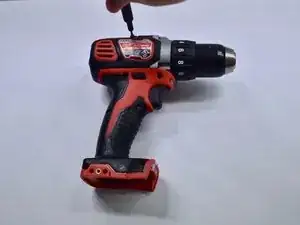

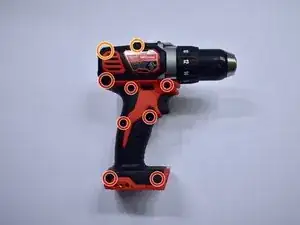

Удалите семь винтов длиной 18 мм, используя отвертку Torx T3, из области ручки корпуса.

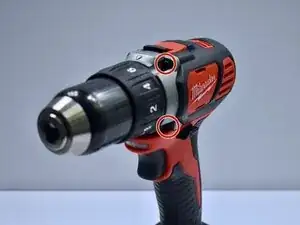

Удалите два винта длиной 21 мм, используя отвертку Torx T3, из верхней части корпуса.
Шаг 2

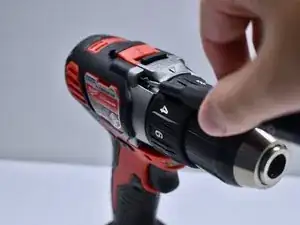

Удалите четыре винта длиной 20 мм, используя отвертку Torx T3, с передней части корпуса.
Шаг 3

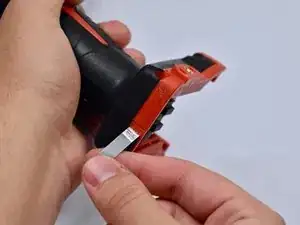

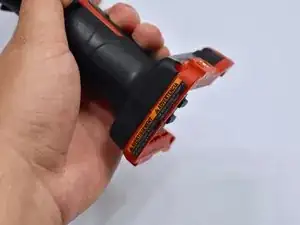

Снимите наклейку в нижней части ручки дрели.
Шаг 4

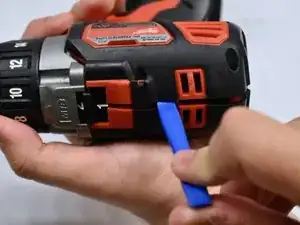

Откройте корпус, проведя инструментом для открытия вокруг всего корпуса, чтобы разъединить его.
Шаг 5

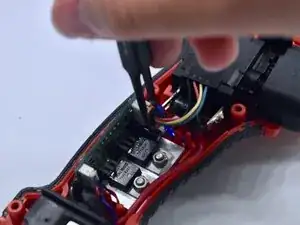

Удалите 4-контактный и 5-контактный разъем, используя пинцет, с печатной платы.
Шаг 6

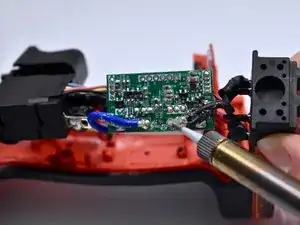

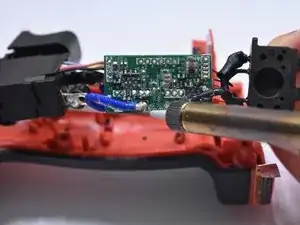

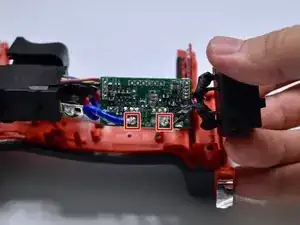

Отпаивайте все провода, подключенные к печатной плате.

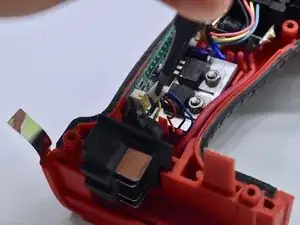

Когда вы извлекаете печатную плату из корпуса, следите за пружиной, находящейся в задней части контактов батареи, так как она может вылететь.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
