Замена светодиода Ridgid R82005
Это руководство объясняет и проводит вас через процесс замены светодиодного фонаря, который находится на Ridgid R82005. Если светодиод на вашем Ridgid R82005 не работает или вышел из строя, то, вероятно, требуется замена этого элемента. Замена этой детали потребует разборки устройства, поэтому рекомендуется аккуратно обращаться с частями во время их снятия.
Шаг 1
Извлеките аккумулятор из дрели.

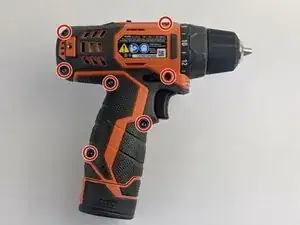

Открутите семь винтов M3x15,3 мм с помощью биты с шестигранным наконечником 2 мм, которые фиксируют сборку корпуса.
Шаг 2

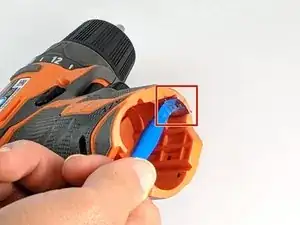

Выдвиньте металлический зажим корпуса с помощью плоской стороны инструмента для открытия.
Извлеките аккумулятор перед выполнением этого шага.
Шаг 3

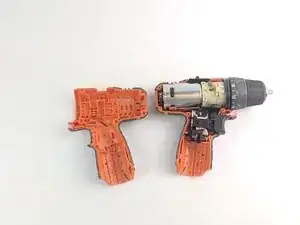

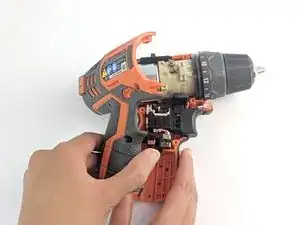

Снимите верхнюю половину сборки корпуса.
Шаг 4

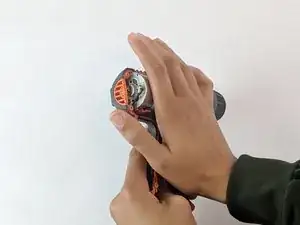

Аккуратно возьмитесь за верхнюю и нижнюю части компонентов дрели.
Светодиод необходимо вручную извлечь.

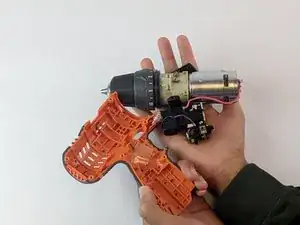

Поднимите и перенесите все компоненты дрели из старой сборки корпуса в новую сборку.
Убедитесь, что все компоненты дрели правильно располагаются в паза новой сборки корпуса.
Шаг 5

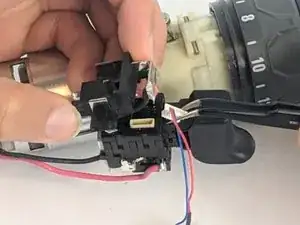

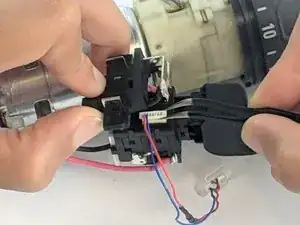

Осторожно отключите разъем светодиода.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
