Руководство по замене планетарного редуктора RIDGID R84015 X2
Следуйте этим шагам, чтобы разобрать дрель и заменить планетарный редуктор для электродрели RIDGID R84015 X2.
Шаг 1
Снимите заднюю крышку.
Используя отвертку Torx T20, открутите четыре винта, крепящие заднюю крышку.
Шаг 2
Снимите рукоятку дрели.
Используя отвертку Phillips #2, открутите пять винтов, крепящих рукоятку дрели к корпусу.
Шаг 3
Снимите кожух редуктора с корпуса.
Используя отвертку Philips #2, открутите четыре винта, крепящих кожух редуктора к корпусу.
Шаг 4
Подготовьтесь к снятию картера редуктора.

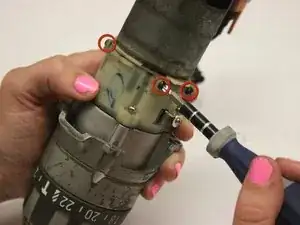

Используя отвертку Philips #2, открутите четыре винта на задней стороне пластикового картера редуктора.
Шаг 5

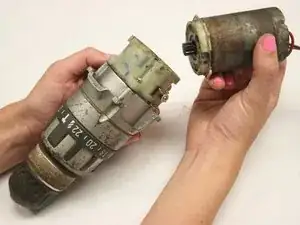

Снимите мотор с дрели, аккуратно вытянув мотор из картера редуктора.

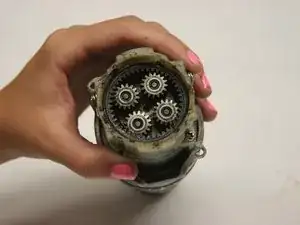

ПРИМЕЧАНИЕ: Обращайтесь с картером редуктора осторожно, так как шестерни теперь свободны.
Шаг 6

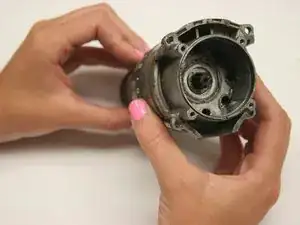

Снимите пластиковый картер редуктора.

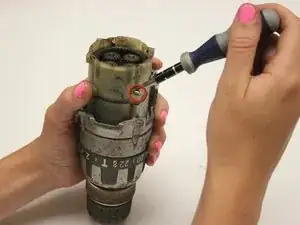

Используя отвертку Philips #2, открутите четыре винта, крепящие пластиковый картер редуктора.
Шаг 7

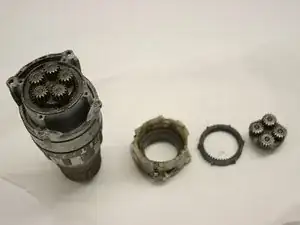

Снимите каждый компонент из сборки редуктора. Замените компоненты по мере необходимости.
Соберите дрель, следуя инструкциям по замене редуктора в обратном порядке.
