Замена переключателя скорости в безщеточном дреле Ridgid R860054

Используйте это руководство для замены переключателя скорости в вашем дреле Ridgid 860054.

Переключатель скорости также известен как переключатель выбора передач.

Переключатель скорости позволяет переключать скорость дрели между двумя доступными настройками. Если переключатель скорости поврежден или не функционирует, вы не сможете изменять режимы скорости.

Хотя это маловероятно, другая проблема может мешать работе переключателя скорости. Обязательно посетите страницу устранения неполадок перед началом замены.

Убедитесь, что батарея удалена из дрели перед началом ремонта.

Шаг 1

С помощью битки безопасности T10 открутите десять винтов из корпуса сборки.

Все винты корпуса имеют одинаковую длину и требуют одну и ту же биту.

Шаг 2

Аккуратно разъедините одну половину корпуса дрели от другой, потянув обе половинки в разные стороны.

Будьте осторожны! Если компоненты направлены вниз, они могут выпасть.

Шаг 3

Удалите пластиковый переключатель скорости и переключатель вперед/назад, аккуратно подняв их из корпуса.

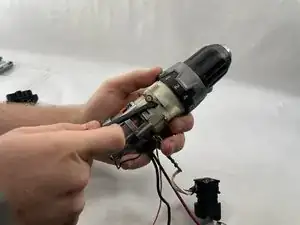

Извлеките внутренние компоненты дрели, слегка потянув за патрон дрели.

Все остальные электронные компоненты прикреплены к патрону и будут извлечены вместе с ним.

Шаг 4

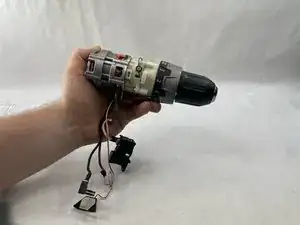

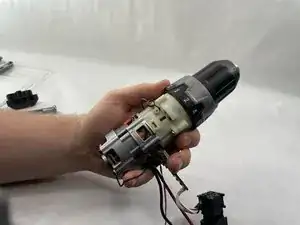

Основная часть дрели должна иметь соединенные проводами кнопку курка, индикатор света и контакты батареи. Должны быть два пластиковых переключателя, отделенных от остальной части корпуса.
