Замена переключателя выбора передач Ryobi P202
В этом руководстве показано, как открыть дрель и снять переключатель выбора передач. Снятие переключателя выбора передач не требует разборки внутренних электронных компонентов дрели, но рекомендуется снять аккумулятор для снижения риска удара током.
Шаг 1
Аккумулятор может ударить током. Прикасайтесь только к пластиковым, непроводящим компонентам.

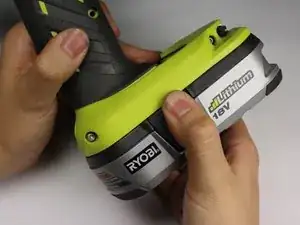

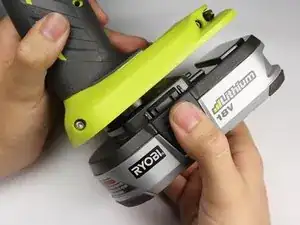

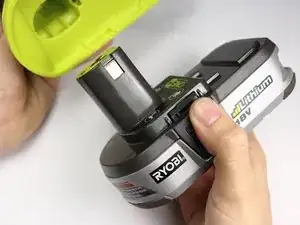

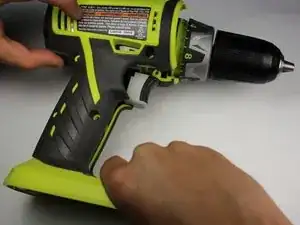

Отсоедините аккумуляторный блок от корпуса дрели, нажав кнопки освобождения аккумулятора с обеих сторон блока и потянув его на себя.
Шаг 2

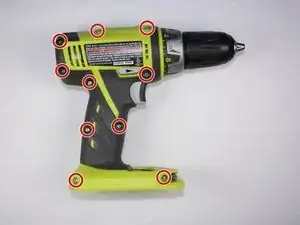

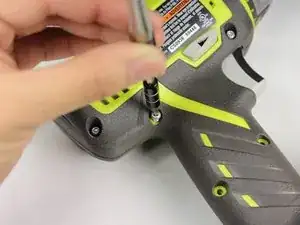

Используйте отвертку Torx T10, чтобы открутить все десять винтов длиной 13,5 мм с корпуса дрели для доступа к внутренней части.
Шаг 3
Осторожно поднимите корпус от тела дрели.

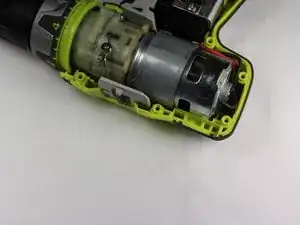

Полностью снимите корпус с тела дрели, чтобы получить доступ к внутренним компонентам дрели.
Корпус Ryobi P202 имеет номер детали #: 200690001
Шаг 4
Поверните дрель на 180 градусов так, чтобы верхняя часть была обращена к вам.

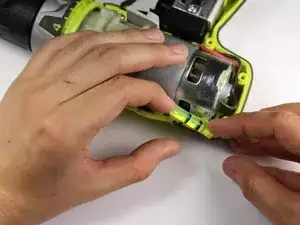

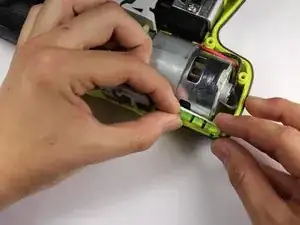

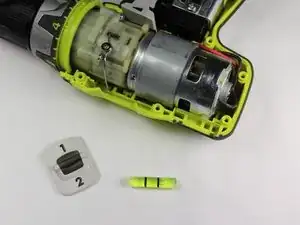

Достаньтe уровень из верхнего угла дрели.
Уровень имеет номер детали #: 3000909
Шаг 5
Поднимите переключатель передач вверх с верхней части головки дрели.
Переключатель передач имеет номер детали #: 341098001
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
