Cisco 7945G IP Phone | Разборка | Кнопки, крючок трубки и т.д. Замена

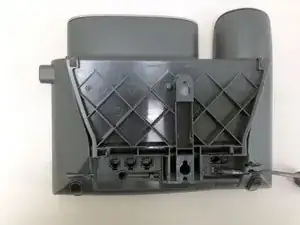

Переверните телефон. Отключите все провода. Снимите подставку. Для этого нужно сжать два защёлкивающих фиксатора, удерживающих подставку. Возможно, потребуется использовать отвертку или что-то подобное, чтобы надавить на них.

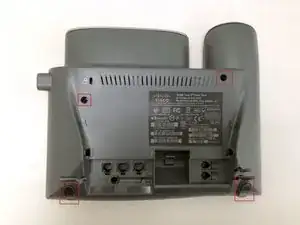

Удалите два видимых винта в верхней части телефона.

Два винта внизу скрыты под резиновыми ножками.

Пятый винт скрыт под крючком трубки. Используйте звёздную отвертку, чтобы выкрутить его.

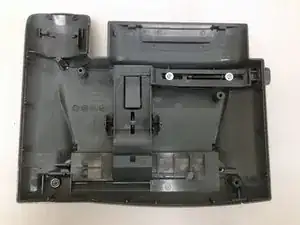

Снятие задней части может быть непростым... Нижняя часть может легко отойти после удаления винтов, однако верхняя часть зафиксирована крючками.

Возможно, придётся попытаться «сдвинуть» заднюю часть вниз или попробовать поддеть её, чтобы передняя часть приподнялась.

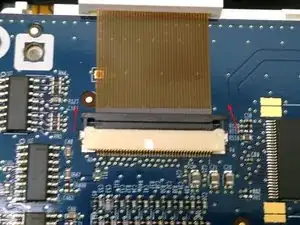

Чтобы снять плоский кабель, аккуратно нажмите на серую защёлку, а затем извлеките ленточный кабель.

Отключите все видимые провода (микрофон, громкая связь и управление крючком трубки).

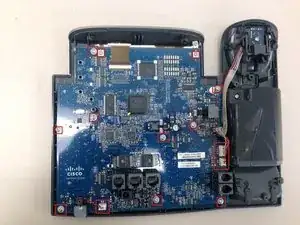

Удалите все видимые винты. Два винта в верхней части меньше, поэтому используйте биту меньшего размера.

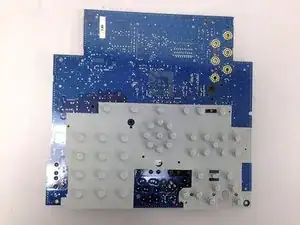

Теперь можно очистить резиновую прокладку кнопок. Если пользователь что-то пролил на телефон, возможно, потребуется очистить не только резиновую часть, но и пластиковые кнопки.

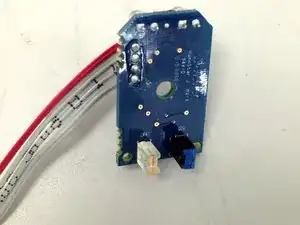

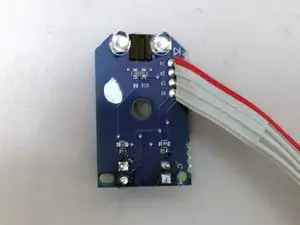

Удалите один винт, который удерживает плату управления трубкой.

Отстегните пружину, которая держит переключатель крючка.

Очистите область.

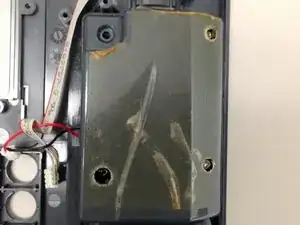

Коробка громкоговорителя покрыта некой резиновой плёнкой. Её стоит сохранить, так как она улучшает звук.

Есть четыре винта: один открытый и три скрыты под резиновой плёнкой.

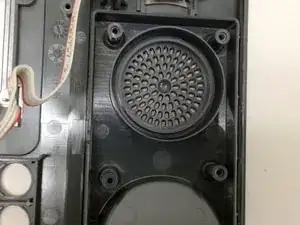

После удаления всех четырёх винтов подденьте и снимите крышку корпуса динамика. На место её может удерживать резиновая прокладка.

После снятия основной платы становятся доступны дисплей и все кнопки.

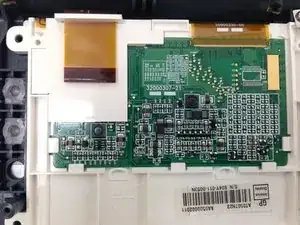

Дисплей с сенсорным экраном

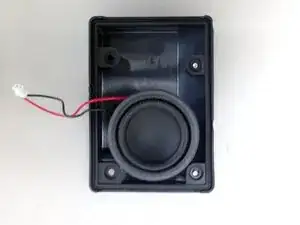

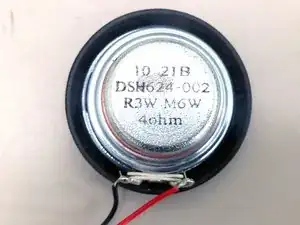

Динамик телефона

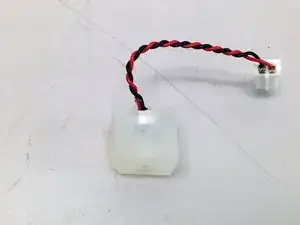

Микрофон IP-телефона Cisco установлен в мягком резиновом блоке.
