Замена ЖК-экрана Samsung Jack

Сдвиньте крышку аккумулятора вниз, оказывая усилие, сосредоточенное в центре крышки.

Снимите крышку с телефона.

Возьмите нижние левый и правый углы аккумулятора и поднимите его из отсека.

Удалите четыре чёрных винта 7,30 мм вокруг отсека аккумулятора с помощью отвёртки Phillips #00.

Задняя крышка прочно прикреплена к телефону защёлками. Не бойтесь применить немного дополнительной силы.

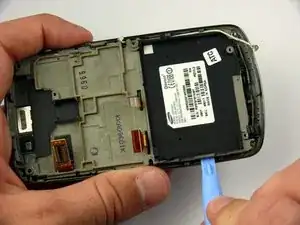

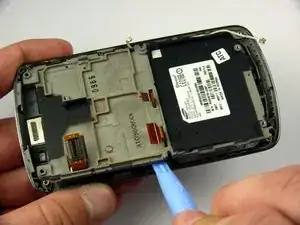

Вставьте инструмент для пластикового вскрытия между передней и задней панелями.

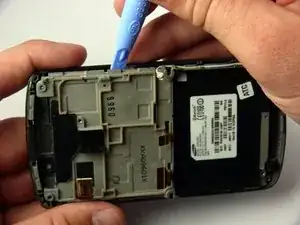

Подденьте инструментом по периметру телефона, пока все защёлки не освободятся.

Снимите заднюю крышку с телефона.

Удалите два серебристых винта 4,30 мм с каждой стороны антенны с помощью отвёртки Phillips #00.

Под антенной проходит провод, соединяющий её с материнской платой. Не снимайте антенну пока.

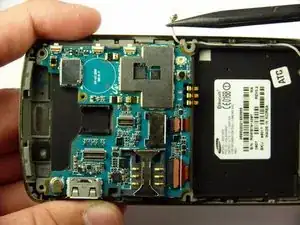

Используйте лопатку, чтобы снять разъём провода под антенной.

Удалите два чёрных винта 7,30 мм в верхних правом и левом углах материнской платы с помощью отвёртки Phillips #00.

Удалите серебристый винт 4,50 мм, расположенный под динамиком, с помощью отвёртки Phillips #00.

С помощью лопатки отключите шлейф динамика.

Поднимите динамик из его отсека.

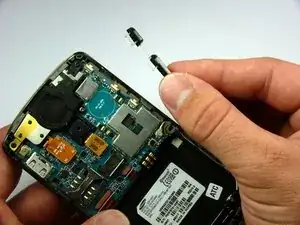

Снимите кнопку питания и кнопки регулировки громкости на правой стороне материнской платы.

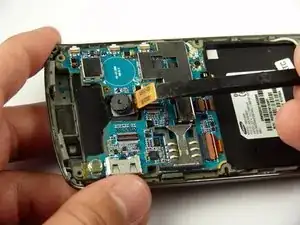

Используйте лопатку, чтобы отключить шлейф камеры.

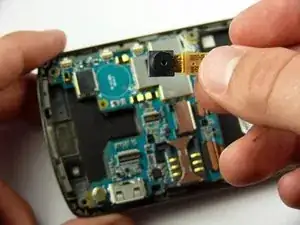

Поднимите камеру с материнской платы.

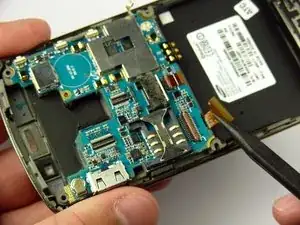

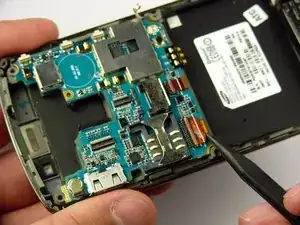

С помощью лопатки отключите белый антенный провод в правом нижнем углу материнской платы.

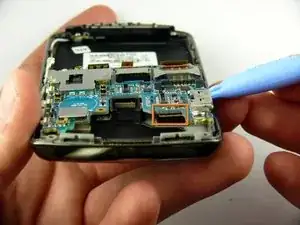

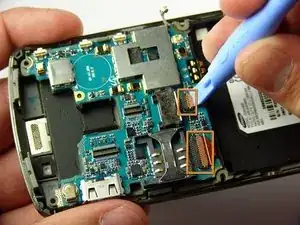

Используйте пластиковый инструмент для вскрытия, чтобы поднять фиксаторы ZIF-разъёмов и освободить шлейфы возле нижней части материнской платы.

С помощью лопатки аккуратно вытяните шлейфы из ZIF-разъёмов.

Под материнской платой находится шлейф, соединяющий её с ЖК-экраном. Не снимайте материнскую плату пока.

Вставьте пластиковый инструмент под верхний левый угол материнской платы, чтобы выявить шлейф.

Используйте лопатку, чтобы отключить шлейф материнской платы.

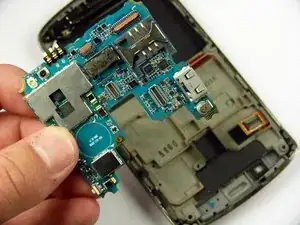

Поднимите материнскую плату с телефона.

Рамка ЖК-экрана прочно прикреплена к телефону защёлками. Не бойтесь применить немного дополнительной силы.

Вставьте пластиковый инструмент между рамкой ЖК-экрана и передней панелью телефона.

Проведите инструментом по рамке ЖК-экрана, чтобы отсоединить все защёлки.

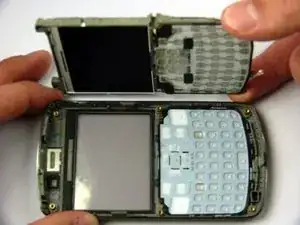

Поднимите рамку ЖК-экрана.

К ЖК-экрану прикреплён свисающий шлейф, который проходит через рамку ЖК-экрана.

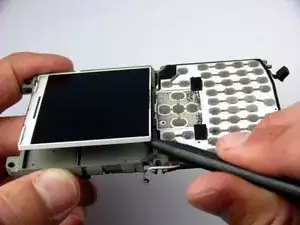

Вставьте лопатку под нижний левый угол ЖК-экрана.

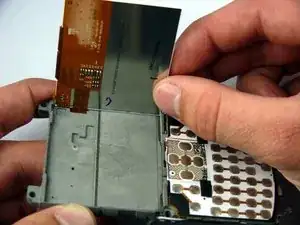

Аккуратно подденьте лопатку, чтобы вынуть ЖК-экран из рамки.

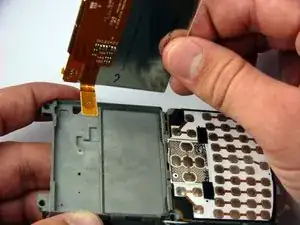

Осторожно извлеките экран из рамки.
