Замена экрана Cingular 8125 Pocket PC

Держите телефон задней стороной (со стороны камеры) к себе. Снимите крышку батареи с телефона.

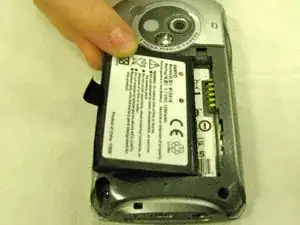

Вытащите батарею, подняв черную вкладку с левой стороны батареи.

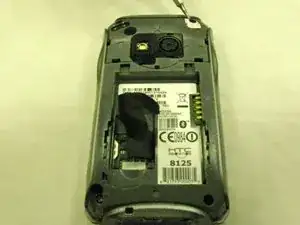

С помощью вашего светло-голубого инструмента для поддевания снимите крышку камеры телефона.

Открутите четыре черные винта с головкой Torx, расположенные в каждом углу задней стороны.

Предупреждение: Откручивание винта, показанного на картинке, аннулирует любую гарантию на телефон.

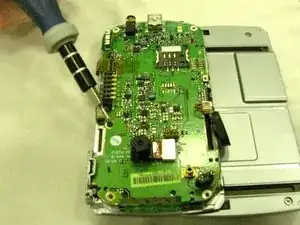

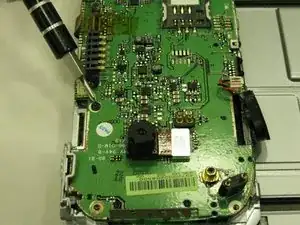

Открутите черный винт с головкой Phillips под правым динамиком.

После удаления винта поднимите материнскую плату, чтобы освободить ее от circuito (зеленая вкладка, см. Рисунок 11). Она просто выйдет из зацепления и не требует много усилий.

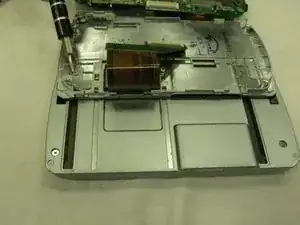

Удалите клавиатуру, открутив две пары серебряных винтов с головкой Torx, которые находятся вдоль направляющих для скольжения.

Удалите четыре серебряных винта с головкой Phillips из дисплейной части телефона.

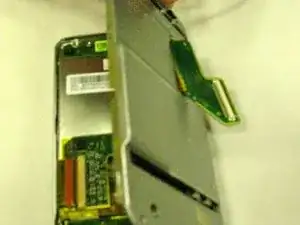

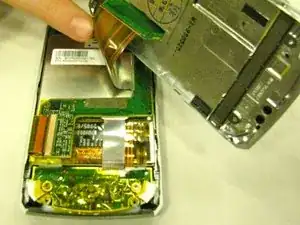

Используйте светло-голубой инструмент для поддевания, чтобы снять заднюю крышку. Материнская плата выскочит из нужного положения и останется прикрепленной к оставшейся передней части телефона.

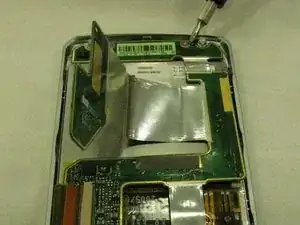

Открутите четыре винта с головкой Phillips, которые прикрепляют экран к передней части корпуса.

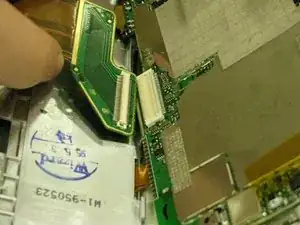

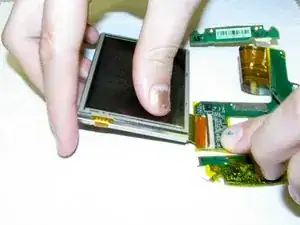

Удалите материнскую плату; разделите ее по оранжевой вкладке. Это отсоединит экран от его материнской платы.

Подключите новый экран, совместив оранжевую вкладку с бежевым прямоугольником на плате. Закрепите, нажав на бронзовую деталь.

Поставьте экран обратно в переднюю крышку.

Закрутите четыре самых маленьких винта с головкой Torx в материнскую плату, которые прикрепят ее к передней крышке.

Пропустите материнскую плату через заднюю часть устройства.

Используйте четыре серебряных винта с головкой Phillips, чтобы прикрепить заднюю часть к передней части телефона.

Пропустите материнскую плату через слот в клавиатуре.

Прикрепите клавиатуру к направляющим для скольжения, используя четыре серебряных винта Torx.

Подключите материнскую плату к плате, совместив два белых прямоугольника до щелчка. Уложите материнскую плату на место.

Закрепите материнскую плату, закрутив маленький черный винт с головкой Phillips, расположенный под правым динамиком. Замечание: Возможно, вам потребуется снять правый динамик, чтобы заменить этот винт.

Установите заднюю крышку на материнскую плату, зафиксировав ее на месте.

Закрепите заднюю крышку, закрутив четыре длинных черных винта Torx в четыре угла задней крышки.

Установите крышку камеры.

Установите батарею, оставив черную вкладку под рукой.

Сдвиньте крышку батареи обратно на место.
