Замена клавиатуры HTC Excalibur
В этой статье описывается процесс замены сломанной или не отвечающей на нажатия клавиатуры HTC EXCA100 в устройстве. Вам нужно заранее приобрести новую клавиатуру, так как этот руководство не восстановит повреждённую, а позволит выполнить замену. Два отвёртки — самый важный инструмент, их тип указан далее; без них вы не сможете выполнить замену. Инструкция включает частичную разборку устройства, правильную замену клавиатуры и последующую сборку. Существует риск необратимого повреждения устройства, если инструкции выполнены неверно.
На этой странице:
- Пошаговое руководство из 6 шагов
- Список инструментов, необходимых для замены
- Множество фотографий для удобного выполнения
Шаг 1
Снимите резиновые заглушки винтов. При необходимости используйте тонкий предмет, чтобы поддеть их. Их две, расположены сверху на телефоне. Пропустите этот шаг, если они уже сняты.
Подденьте металлическую накладку рядом с объективом камеры, отмеченную на фото.
Шаг 2
Снимите крышку аккумулятора.

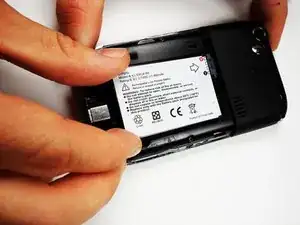

Удерживая аккумулятор за нижнюю часть, поднимите и извлеките его из телефона.
Шаг 3
После снятия резиновых заглушек сверху должно быть видно шесть винтов. Открутите их отвёрткой T6.

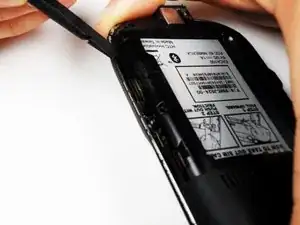

Затем используйте лопатку, чтобы ослабить корпус под блестящей металлической кромкой. Обойдите весь телефон, пока корпус не ослабнет полностью.
Корпус приклеен суперклеем, но при снятии не повредит телефон, однако нужно действовать осторожно.
После ослабления корпуса снимите его.

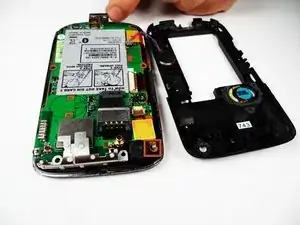

Существует провод, соединяющий верхнюю и нижнюю части корпуса. Будьте осторожны при снятии корпуса, чтобы не оборвать провод.
Шаг 4
Открутите один оставшийся винт на системной плате.

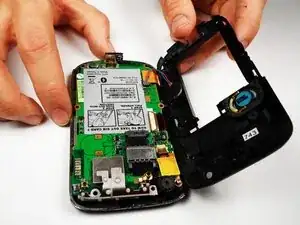

Отсоедините разъём провода, соединяющего заднюю часть корпуса с системной платой.
Шаг 5

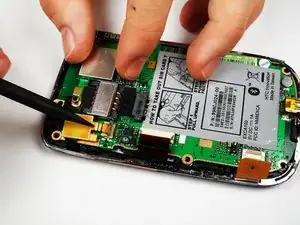

С левой стороны телефона находятся три медных зажима.
Отсоедините нижний зажим, протяните средний через системную плату и аккуратно извлеките верхний.

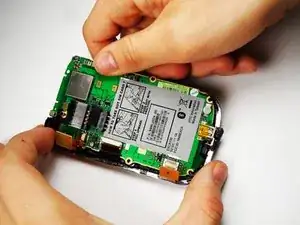

Теперь можно поднять системную плату из корпуса.
Выполняйте это под углом, приподнимая сторону справа от инструкции по установке SIM-карты.
Одна из полосок крепится к передней части корпуса и проходит через системную плату. Не допускайте её повреждения.
Шаг 6

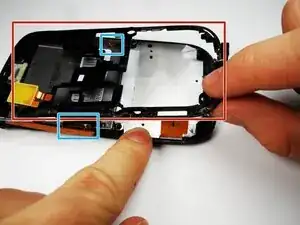

Выдвиньте медные зажимы, прикреплённые к нижней раме.
Осторожно снимите металлическую раму.
Шаг 7

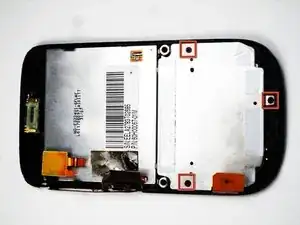

Открутите три винта отвёрткой Phillips 00.
После снятия винтов снимите металлическую подложку клавиатуры.

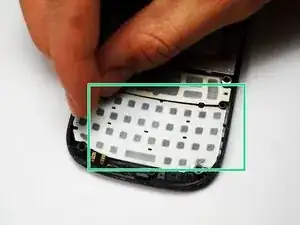

Отклейте старую клавиатуру и замените её на новую.
После замены клавиатуры установите металлическую подложку обратно и вставьте три винта.
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
