Замена материнской платы Samsung Epix

Сразу под камерой телефона нажмите на кнопку и удерживайте её.

Удерживая кнопку, сдвиньте заднюю панель, чтобы полностью её снять.

Схватите нижние углы батареи двумя пальцами и аккуратно приподнимите.

Осторожно поднимите батарею и извлеките её из телефона.

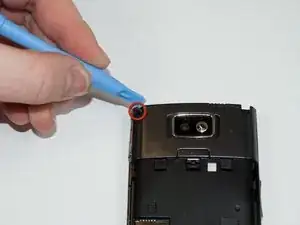

Используя инструмент для вскрытия iPod, снимите крышку винта в верхнем левом углу, аккуратно поддев её вверх.

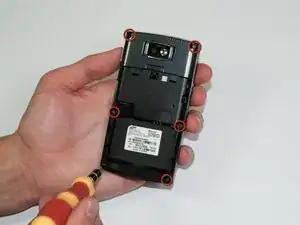

Используйте крестовую отвертку Phillips #00, чтобы выкрутить шесть винтов на задней панели телефона. По три равномерно расположены с каждой стороны.

Верхний правый винт — 4,5 мм, остальные — 6,5 мм.

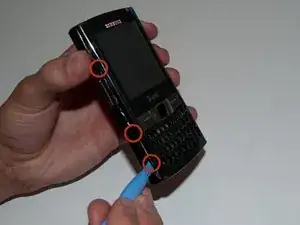

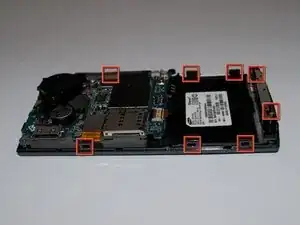

Вставьте инструмент для вскрытия iPod в зазор на стороне телефона и слегка поверните, чтобы отщёлкнуть восемь защёлок.

На каждой стороне расположены по три защёлки и две внизу телефона.

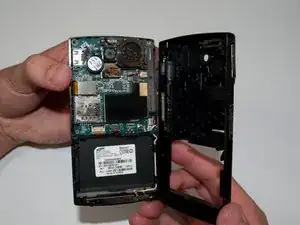

После того как все восемь защёлок отщёлкнуты, снимите заднюю панель с телефона.

Будьте осторожны, не снимайте переднюю панель. Она по-прежнему подключена к корпусу телефона лентой в правом нижнем углу материнской платы.

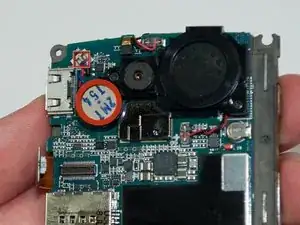

Извлеките круглую батарею из пластикового держателя, поддев 1 мм плоской отвёрткой под батарею в месте соединения красного и синего проводов и аккуратно приподняв.

Убедитесь, что батарея по-прежнему подключена к материнской плате через красный и синий провода. Эту часть не обязательно полностью удалять.

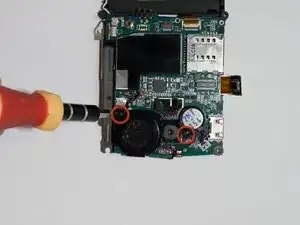

Используя крестовую отвертку Phillips #00, выкрутите два винта 3,5 мм, которые крепят динамик к материнской плате.

С помощью инструмента для вскрытия iPod отсоедините красный и чёрный провода, соединяющие динамик с материнской платой.

Поднимите динамик с материнской платы.

При снятии динамика камера останется прикреплённой к телефону.

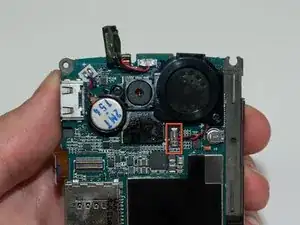

Используя инструмент iFixit для вскрытия, отщёлкните и отсоедините шлейф камеры.

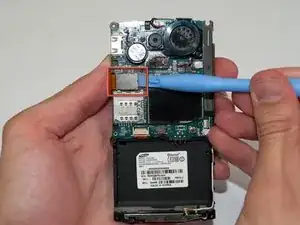

Отщёлкните шлейф ЖК-дисплея слева на материнской плате с помощью инструмента для вскрытия.

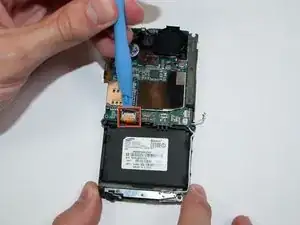

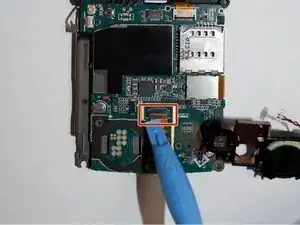

Отщёлкните и отсоедините два шлейфа внизу по центру материнской платы.

Два отсоединённых шлейфа подключены к клавиатуре и центральной кнопке.

Отщёлкните и снимите шлейф передней панели, расположенный в правом нижнем углу материнской платы.

С помощью инструмента для вскрытия аккуратно отсоедините кабель микрофона, также расположенный в правом нижнем углу материнской платы.

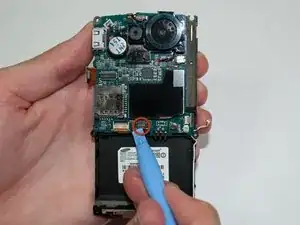

Используя крестовую отвертку Phillips #00, выкрутите винт 3,5 мм внизу по центру материнской платы.

Аккуратно приподнимите материнскую плату с левой стороны, чтобы начать её извлечение из корпуса телефона.

Под правой стороной всё ещё подключён шлейф.

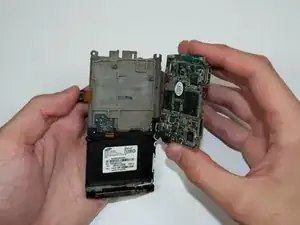

Немного переверните материнскую плату, чтобы получить доступ к её задней части, затем используйте инструмент для вскрытия, чтобы отщёлкнуть и отсоединить оставшийся шлейф.

Снимите материнскую плату.
