Замена динамиков HTC Excalibur

Снимите резиновые заглушки винтов. При необходимости используйте тонкий предмет, чтобы поддеть их. Две заглушки находятся в верхней части телефона. Пропустите этот шаг, если они уже сняты.

Подденьте металлическую накладку около объектива камеры — она обведена на изображении.

Снимите крышку аккумулятора.

Удерживая аккумулятор за нижнюю часть, приподнимите и извлеките его из телефона.

После снятия резиновых заглушек вверху должны открыться шесть винтов. Удалите их с помощью отвёртки T6.

Затем используйте лопатку, чтобы ослабить корпус под блестящей металлической кромкой. Обойдите весь телефон, пока корпус полностью не ослабнет.

Корпус приклеен суперклеем, и его снятие не нанесёт постоянного повреждения телефону, однако следует действовать осторожно.

После ослабления корпуса снимите его.

Существует провод, соединяющий верхнюю и нижнюю части корпуса. Будьте осторожны при снятии корпуса, чтобы не порвать провод.

Удалите единственный оставшийся винт на плате логики.

Отсоедините провод, соединяющий заднюю часть корпуса с платой логики.

С левой стороны телефона находятся три медных зажима.

Отсоедините нижний зажим, выведите средний через плату логики и аккуратно вытяните верхний.

Теперь можно извлечь плату логики из телефона.

Делайте это под углом, приподнимая сторону справа от инструкции по установке SIM-карты.

Один из контактных шлейфов прикреплён к передней части корпуса и проходит через плату логики. Осторожно, не повредите эту деталь.

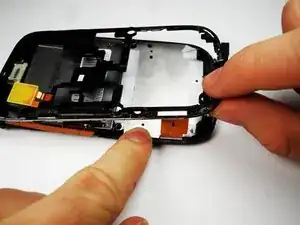

Снимите металлическую рамку. Аккуратно выньте медные зажимы, всё ещё прикреплённые к нижней рамке, из самой рамки.

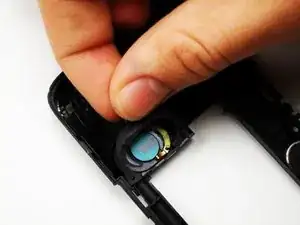

На задней части корпуса над отверстием снимите резиновое кольцо вокруг динамика, потянув за небольшой язычок.

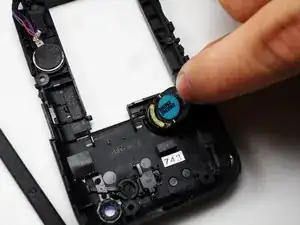

Извлеките и замените динамик.

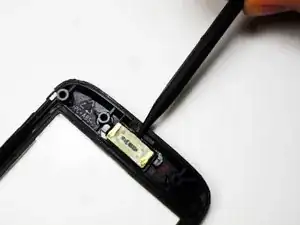

Напротив экрана сверху аккуратно подденьте лопаткой наушник.

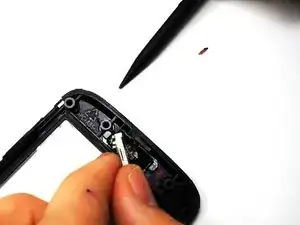

Дальше можно снять его руками. Установите новый наушник и соберите телефон в обратном порядке.
