Замена клавиатуры Samsung Jack

Сдвиньте крышку аккумулятора вниз, оказывая давление в центре крышки.

Снимите крышку с телефона.

Схватите нижние левый и правый углы аккумулятора и поднимите его из гнезда.

Удалите четыре чёрных винта 7.30 мм вокруг корпуса аккумулятора, используя отвертку Phillips #00.

Задняя крышка прочно прикреплена к телефону с помощью защёлок. Не бойтесь применить небольшую дополнительную силу.

Вставьте инструмент для поддевания из пластика между передней и задней частями корпуса.

Подденьте пластиковой лопаткой по периметру телефона, пока не освободите все защёлки.

Снимите заднюю крышку с телефона.

Удалите два серебристых винта 4.30 мм по обе стороны антенны, используя отвертку Phillips #00.

Под антенной проходит провод, соединяющий её с материнской платой. Не снимайте антенну пока.

Используйте лопатку, чтобы отсоединить разъём провода под антенной.

Удалите два чёрных винта 7.30 мм в верхних правом и левом углах материнской платы, используя отвертку Phillips #00.

Удалите серебристый винт 4.50 мм, расположенный под динамиком, с помощью отвертки Phillips #00.

Используйте лопатку, чтобы отсоединить шлейф динамика.

Поднимите динамик из его отсека.

Снимите кнопки питания и регулировки громкости с правой стороны материнской платы.

Используйте лопатку, чтобы отсоединить шлейф камеры.

Поднимите камеру с материнской платы.

Используйте лопатку, чтобы отсоединить белый антенный провод в нижнем правом углу материнской платы.

Используйте пластиковой инструмент для поддевания, чтобы приподнять защёлки ZIF-разъёмов и освободить шлейфы в нижней части материнской платы.

Аккуратно потяните шлейфы лопаткой, чтобы извлечь их из ZIF-разъёмов.

Под материнской платой проходит шлейф, соединяющий её с ЖК-экраном. Не снимайте материнскую плату пока.

Вставьте пластиковый инструмент под верхний левый угол материнской платы, чтобы выявить шлейф.

Используйте лопатку, чтобы отсоединить шлейф материнской платы.

Поднимите материнскую плату с телефона.

Рамка ЖК-экрана прочно прикреплена к телефону с помощью защёлок. Не бойтесь применить небольшую дополнительную силу.

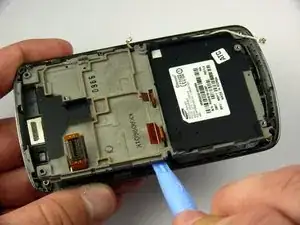

Вставьте пластиковый инструмент между рамкой ЖК-экрана и передней частью корпуса телефона.

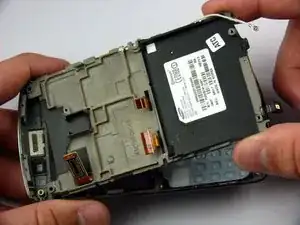

Проведите пластиковым инструментом по периметру рамки, чтобы отщёлкнуть все защёлки.

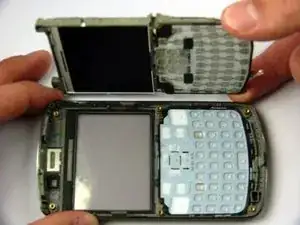

Поднимите рамку ЖК-экрана.

Шлейф клавиатуры проходит через рамку ЖК-экрана. Будьте аккуратны, чтобы не порвать шлейф при снятии клавиатуры.

Клавиатура и управляющие клавиши приклеены отдельно к рамке ЖК-экрана.

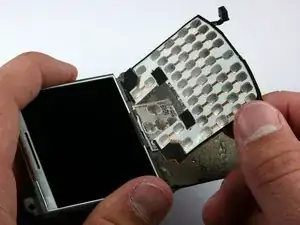

Вставьте лопатку между клавиатурой и рамкой.

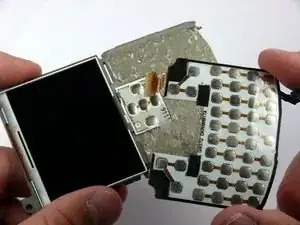

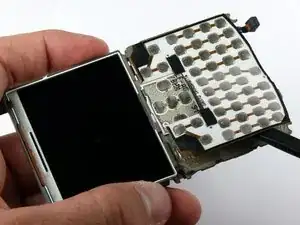

Отклейте клавиатуру, двигая лопатку туда и обратно по рамке ЖК-экрана.

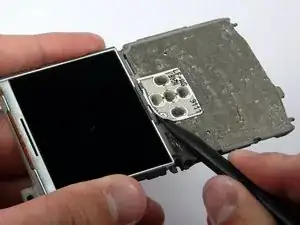

Вставьте лопатку между управляющими клавишами и рамкой.

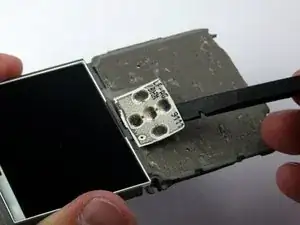

Отклейте управляющие клавиши, двигая лопатку туда и обратно по рамке ЖК-экрана.
