Замена динамиков Cingular 8125

Телефоны

Используйте это руководство для ремонта динамиков вашего Cingular 8125 (HTC Wizard 110), если слышен статический звук или нет звука вообще.

Причиной неисправного или отсутствующего звука являются некоторые ослабленные компоненты на материнской плате. В этом руководстве вы откроете устройство и вернете компоненты на место.

Рекомендуется открывать Cingular 8125 на ровной и чистой поверхности. Можно использовать полотенце, положенное на ровную поверхность.

На шаге 4 вам нужно будет прикасаться к плате и перемещать детали, поэтому рекомендуется держать руки сухими и чистыми, чтобы избежать попадания мусора внутрь устройства.

Оставлять устройство включенным во время работы с платой может быть опасно, поэтому обязательно отключите питание перед началом.

Инструменты

Инструмент для открытия iFixit
Набор бит на 64

Шаг 1

Держите телефон лицом к задней части (стороной камеры).

Нажмите на крышку батареи, пока она не сдвинется.

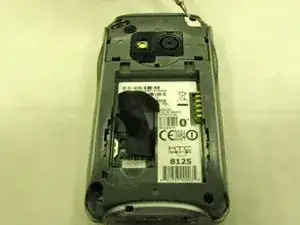

Шаг 2

Поднимите черный язычок, который выступает с боку батареи, пока батарея не вытащится.

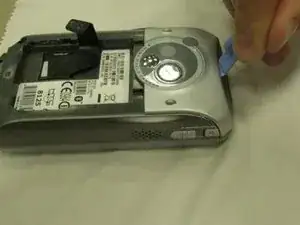

Используя инструмент для открытия iFixit, потяните за крышкой камеры телефона, пока она не отскочит.

Шаг 3

Снимите четыре черные винта с головкой Torx в каждом углу.

Шаг 4

Тяните за заднюю крышку телефона с помощью инструмента iFixit, пока зеленая материнская плата не будет видна.

Шаг 5

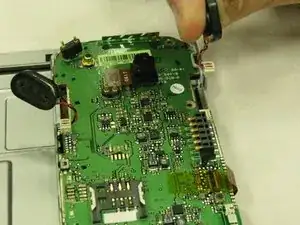

Снимите черный пластиковый элемент с материнской платы, аккуратно потянув его.

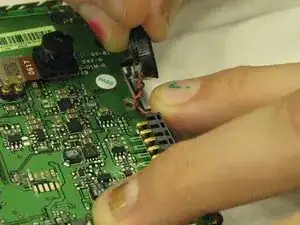

Совместите белые квадраты на материнской плате и динамиках.

Вы поймете, что они правильно выровнены, когда провода динамика будут направлены к центру материнской платы.

Надавите на белые квадраты, пока они не захлопнутся вместе.

Шаг 6

Установите заднюю крышку телефона на материнскую плату.

Убедитесь, что черный элемент динамика соприкасается с отверстиями в задней крышке.

Шаг 7

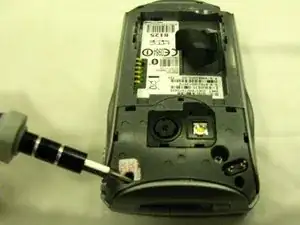

Закрутите четыре винта с головкой Torx с помощью ручки на 64 бит, чтобы соединить заднюю крышку с материнской платой.

Надавите на крышку камеры, пока она не зафиксируется на задней крышке.

Шаг 8

Совместите медный контактор батареи
