Замена ЖК-дисплея Motorola Moto Q

Используйте штифт (Push Pin), чтобы снять резиновые крышки винтов: введите иглу в резину и потяните вверх.

Будьте осторожны, не проколите себя при работе со штифтом — он очень острый.

Используйте отвертку T6, чтобы выкрутить четыре винта, удерживающие корпус.

Примечание: они находятся в тех же местах, где вы удаляли четыре резиновые заглушки

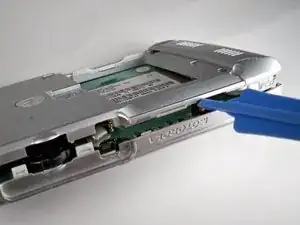

Застегните пластиковый инструмент для открытия между верхней и нижней частями корпуса. Для этого может потребоваться небольшое или значительное усилие, поэтому будьте осторожны.

Примечание: телефон должен быть лицом вверх, а пластиковый инструмент — обращён вниз

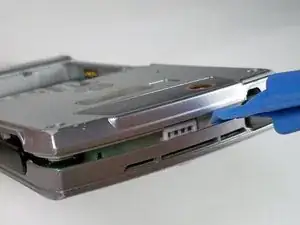

Когда инструмент вставлен, проведите им вдоль боковой стороны телефона, следя за тем, чтобы он оставался зажатым между двумя частями корпуса.

Повторите описанные действия для верхней, нижней и противоположной стороны.

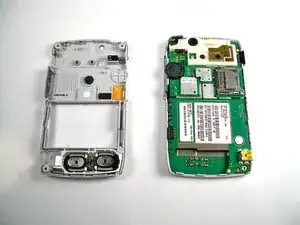

Аккуратно приподнимите и снимите заднюю крышку.

Снимите пластиковую внутреннюю крышку, поддев лопаткой за край с левой стороны и поднимая влево и вверх.

Аккуратно поворачивайте/покачивайте крышку, пока не сможете снять её с телефона.

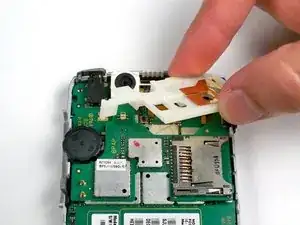

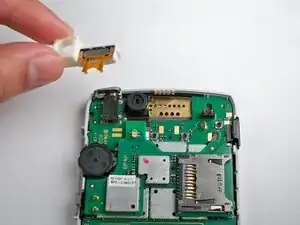

Снимите пластиковую деталь, удерживающую камеру, пальцами.

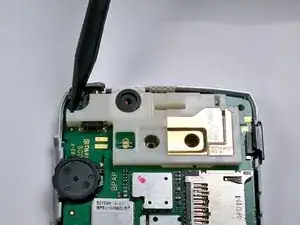

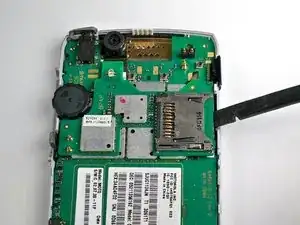

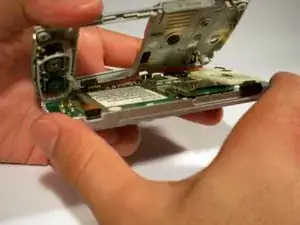

Осторожно отожмите верхнюю плату лопаткой.

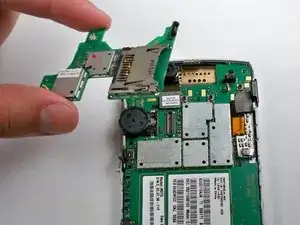

На втором изображении показано, как должен выглядеть телефон после снятия верхней платы.

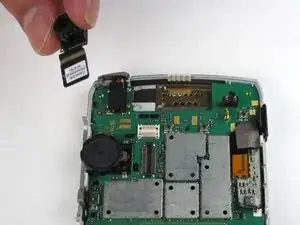

Извлеките камеру с прилегающей микросхемой с помощью инструмента для извлечения (iPod removal tool). Аккуратно подденьте микросхему в месте её соединения — вместе с ней выйдет и камера.

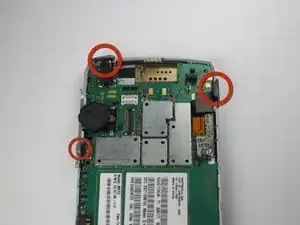

Снимите пластиковую накладку инфракрасного датчика, кнопку на левой стороне телефона и крышку разъёма наушников, потянув их прямо вверх пальцами.

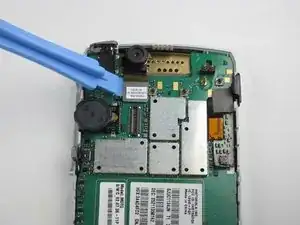

Заставьте пластиковый инструмент для открытия между платой и небольшим оранжевым шлейфом и аккуратно подденьте вверх.

Примечание: оранжевый шлейф подключён к плате небольшим разъёмом.

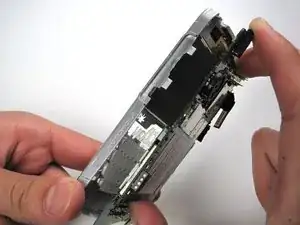

Подденьте лопаткой между платой и передней частью корпуса и осторожно приподнимите, отводя плату от оранжевого шлейфа.

Примечание: легче снять плату, поддев и приподнимая её в верхней части левого угла телефона.

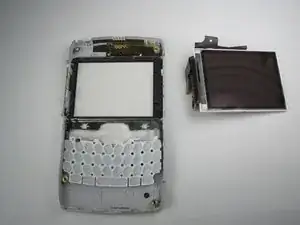

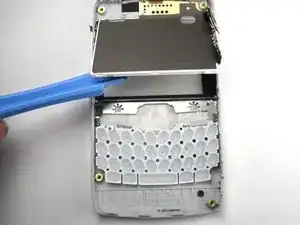

Заставьте пластиковый инструмент для открытия между ЖК-экраном и металлической рамкой, удерживающей его, и аккуратно приподнимите.

Примечание: ЖК-экран также закреплён серебристой лентой. Просто потяните экран с одной стороны на другую, чтобы полностью снять его.
