Снятие микрофонов Nokia Lumia 930

Вытяните держатель SIM-карты из верхней части телефона ногтем.

Вставьте пинцет или инструмент для вскрытия в слот SIM-карты и нажмите вверх, пока задняя панель не отщёлкнется.

Зафиксируйте пластиковый инструмент для вскрытия между панелями. Проведите им вдоль каждой стороны телефона, чтобы полностью снять заднюю панель.

Удалите винт Torx #4 длиной 4 мм, который фиксирует разъём батареи.

Снимите перемычку разъёма батареи пинцетом.

Удалите все десять винтов Torx #4 длиной 4 мм, которые крепят крышку батареи к каркасу телефона.

Используйте плоский конец лопатки, чтобы отжать крышку батареи от каркаса телефона.

Поднимите теплоотвод.

Будьте осторожны, чтобы его не порвать!

Используйте плоский конец лопатки, чтобы поддеть батарею.

Батарея приклеена. Поддёргивайте аккуратно, чтобы не повредить её.

Под батареей находятся две гибкие шлейфы.

Извлеките батарею из телефона.

Используйте плоский конец лопатки, чтобы отключить разъёмы камеры.

Поднимите камеру и извлеките её из телефона.

Используйте плоский конец лопатки, чтобы отсоединить шесть ленточных шлейфов от материнской платы.

Используйте плоский конец лопатки, чтобы приподнять оранжевый гибкий шлейф под батареей.

Извлеките оранжевый шлейф из телефона.

Повторите предыдущий шаг для чёрного соединительного шлейфа под батареей.

Используйте плоский конец лопатки, чтобы отсоединить оба конца антенного кабеля от материнской платы.

Снимите антенну.

Пинцетом захватите клейкую ленту, которая находится под LTE-шлейфом, и потяните её наружу и в сторону нижнего конца телефона.

При сборке используйте новый клей.

Используйте лопатку, чтобы приподнять нижний край материнской платы, затем извлеките её.

Используйте заострённый конец лопатки, чтобы приподнять дочернюю плату.

Пинцетом выньте дочернюю плату из телефона.

Найдите все микрофоны. Первые два микрофона находятся на плате устройства, они расположены один к другому «спиной к спине». Третий микрофон находится на крышке платы. Последний микрофон расположен на последнем слое телефона перед экраном.

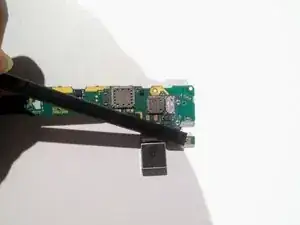

Используйте металлический инструмент, чтобы аккуратно поддеть микрофон и снять его.

Удалите все оставшиеся элементы с помощью лопатки №2.

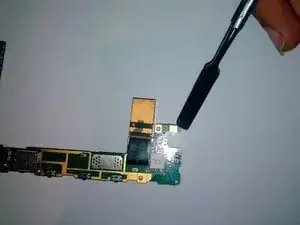

Повторите оба шага для второго микрофона, который расположен с другой стороны первого микрофона.

Обращайтесь осторожно с металлическим инструментом — он прочнее лопатки.

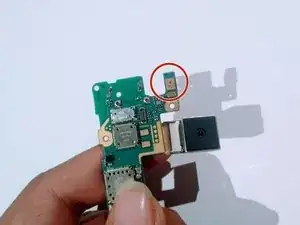

Используйте лопатку, чтобы снять третий микрофон. Он расположен на крышке платы.

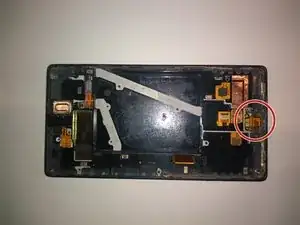

Используйте лопатку, чтобы снять четвёртый микрофон. Он расположен на последнем слое перед дисплеем.
