Замена вибромодуля Nokia Lumia 930

Вытащите держатель SIM-карты из верхней части телефона с помощью ногтя.

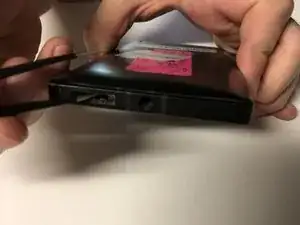

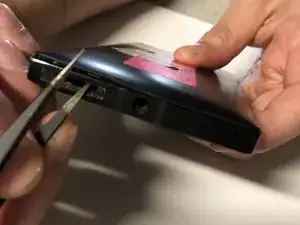

Вставьте пинцет или инструмент для открытия в слот SIM-карты и надавите вверх, пока задняя панель не отщелкнется.

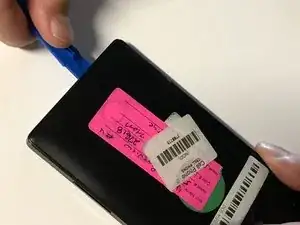

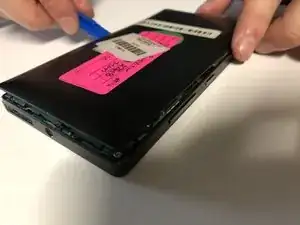

Подденьте пластиковым инструментом между двумя панелями. Проведите им вдоль каждой стороны телефона, чтобы полностью снять заднюю панель.

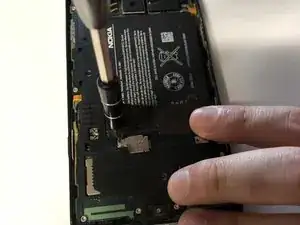

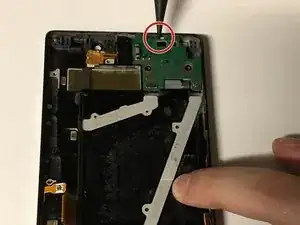

Удалите винт Torx #4 длиной 4 мм, фиксирующий разъём аккумулятора.

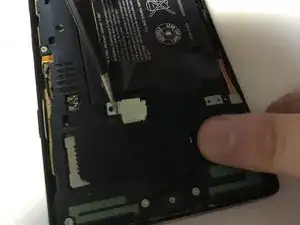

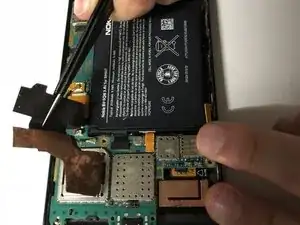

С помощью пинцета снимите ленту разъёма аккумулятора.

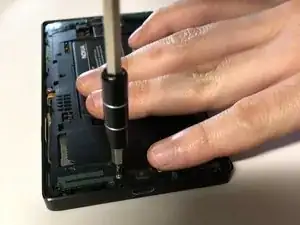

Удалите все десять винтов Torx #4 длиной 4 мм, которые крепят крышку батареи к рамке телефона.

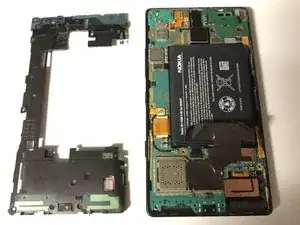

Используйте плоский конец лопатки, чтобы поддеть крышку батарейного отсека от рамки телефона.

Поднимите тепловой экран.

Будьте осторожны, чтобы не порвать его!

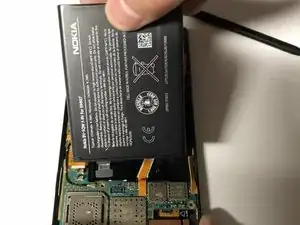

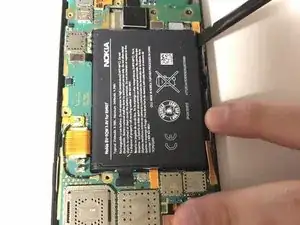

Используйте плоский конец лопатки, чтобы приподнять аккумулятор.

Аккумулятор приклеен. Подденьте осторожно, чтобы не повредить его.

Под аккумулятором напрямую расположены два гибких кабеля.

Извлеките аккумулятор из телефона.

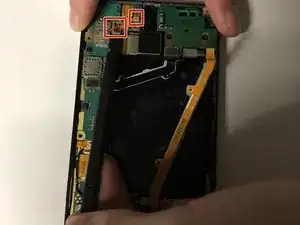

Используйте плоский конец лопатки, чтобы отключить разъёмы камеры.

Поднимите камеру и извлеките её из телефона.

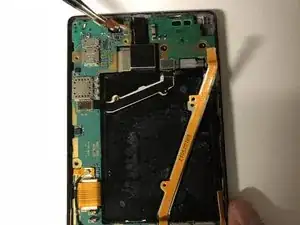

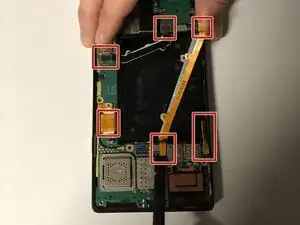

Используйте плоский конец лопатки, чтобы отключить шесть ленточных кабелей от материнской платы.

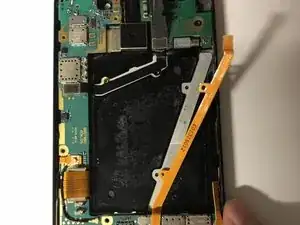

Используйте плоский конец лопатки, чтобы поддеть оранжевый гибкий кабель под аккумулятором.

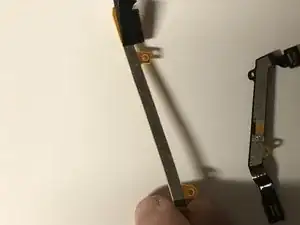

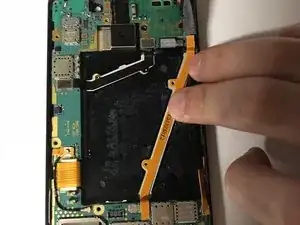

Извлеките оранжевый гибкий кабель из телефона.

Повторите предыдущий шаг для чёрного перемычечного гибкого кабеля под аккумулятором.

Используйте плоский конец лопатки, чтобы отключить оба конца антенного кабеля от материнской платы.

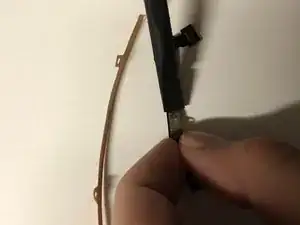

Снимите антенну.

С помощью пинцета захватите клейкую ленту, находящуюся под LTE-гибким кабелем, и потяните её наружу и в сторону нижнего торца телефона.

При сборке примените новый клей.

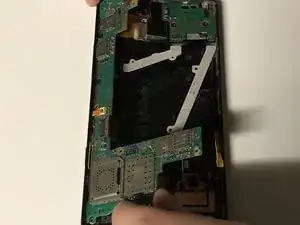

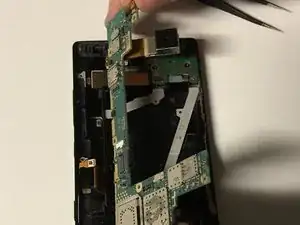

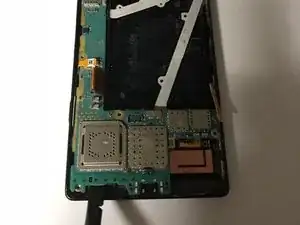

Используйте лопатку, чтобы приподнять нижний торец материнской платы, затем вытащите её.

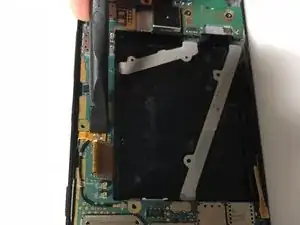

Используйте острый конец лопатки, чтобы поддеть дочернюю плату.

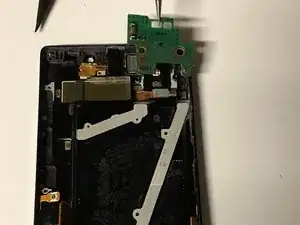

С помощью пинцета поднимите дочернюю плату и выньте её из телефона.

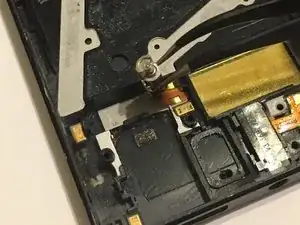

С помощью пинцета снимите защитный чехол вибромодуля.

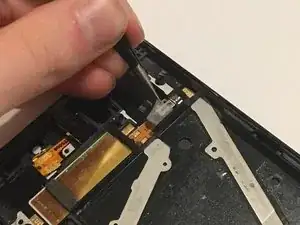

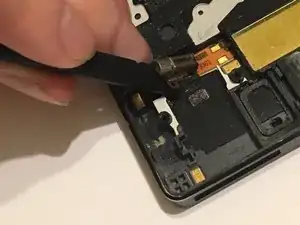

Используйте плоский конец лопатки, чтобы приподнять модуль с клея.

Работайте аккуратно, чтобы не отломать вращающуюся часть модуля.

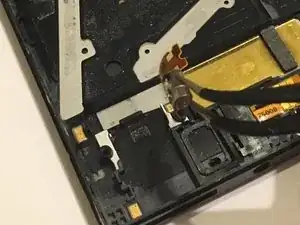

С помощью пинцета постепенно приподнимайте модуль и гибкий кабель от клея.

Поднимайте до полного извлечения вибромодуля.
