Замена экрана UTStarcom XV6700

Нажмите кнопку питания на верхней части, чтобы выключить телефон.

Снимите крышку батарейного отсека, нажав и сдвинув крышку вниз и с корпуса телефона.

Потяните язычок для извлечения батареи и выньте батарею из телефона.

Если язычок для извлечения батареи отсутствует, подложите лопатку с противоположной стороны выделенного разъёма и подденьте батарею вверх.

Удалите два винта Phillips #000 длиной 4.0 мм в верхней части отсека батареи. Для извлечения винтов могут пригодиться пинцет.

Приложите сильное давление и аккуратно содерите крышку пальцами.

Удалите винт Phillips #00 длиной 4.0 мм, крепящий плату подсветки камеры. Плата всё ещё подключена разъёмом в нижней части платы.

Осторожно подденьте плату подсветки камеры лопаткой.

Осторожно подденьте камеру лопаткой.

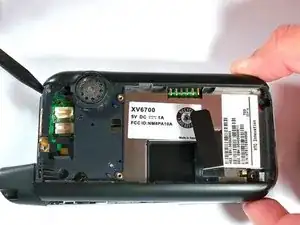

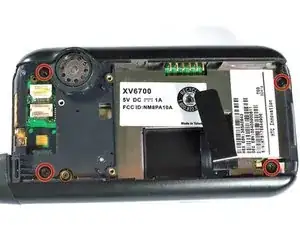

Удалите четыре винта Torx T6 длиной 5.0 мм с углов чёрной крышки.

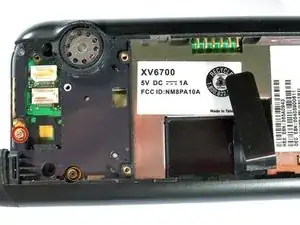

Удалите винт Phillips #00 длиной 4.0 мм, который удерживает антенну на месте. Антенну снимать не нужно.

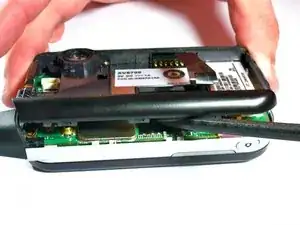

Используйте лопатку или пластиковые инструменты для вскрытия, прикладывая ровное, но аккуратное давление по периметру корпуса.

Осторожно отделите чёрную часть корпуса от серебристой части.

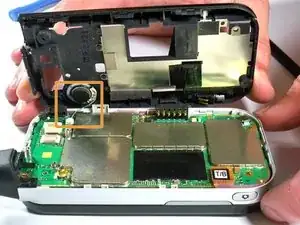

Не пытайтесь полностью снять корпус. Динамическая проводка всё ещё подключена к плате.

Пинцетом аккуратно потяните в направлении провода, чтобы отключить его от разъёма на плате.

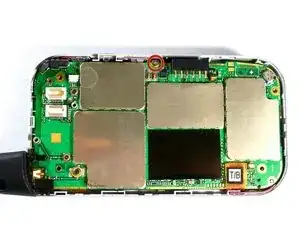

Удалите винт Phillips #00 длиной 4.0 мм, удерживающий материнскую плату. Винт находится в середине платы, ближе к внешнему краю.

Пальцами отсоедините кабель клавиатуры от материнской платы. Кабель оранжевого цвета с маркировкой T/B на разъёме.

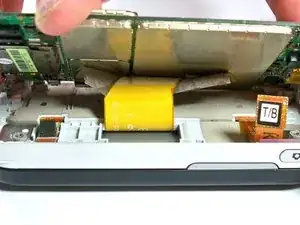

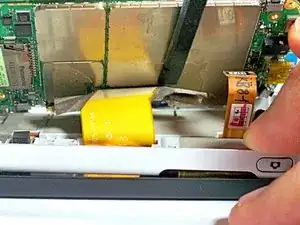

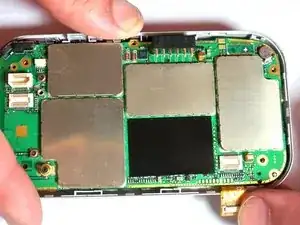

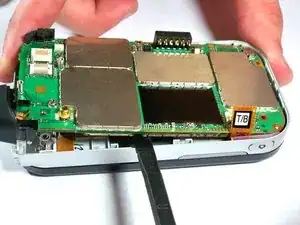

Осторожно поднимите материнскую плату лопаткой, пока не будет видно кабель дисплея, подключённый к нижней стороне платы. Разъём кабеля дисплея будет заклеен лентой.

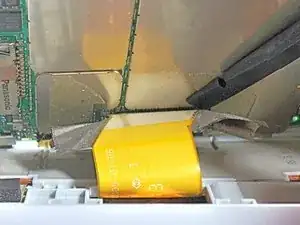

С помощью лопатки оторвите ленту от разъёма.

С помощью лопатки отожмите разъём кабеля дисплея от материнской платы. Материнская плата теперь полностью отключена.

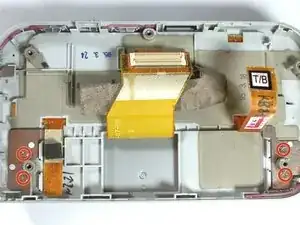

Удалите четыре винта Phillips #00 длиной 4.0 мм, которые крепят выдвижную клавиатуру к корпусу экрана.

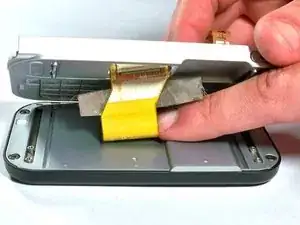

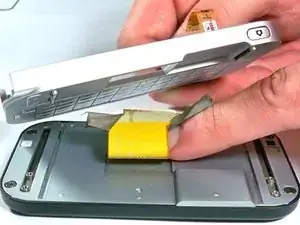

Аккуратно протяните кабель дисплея через отверстие в панели клавиатуры. Панель клавиатуры можно отложить в сторону.

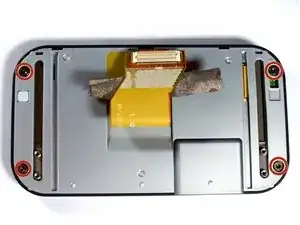

Удалите четыре винта Torx T6 длиной 5.0 мм из корпуса экрана.

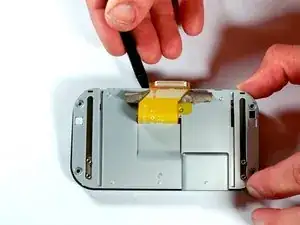

Подденьте серебристую крышку корпуса экрана. Кабель дисплея следует протянуть через отверстие в серебристой крышке.

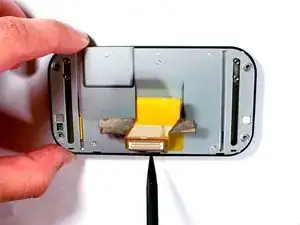

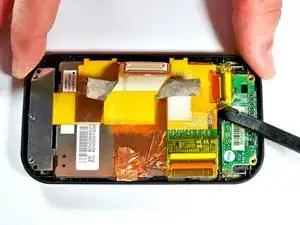

С помощью лопатки снимите ленту с разъёма между экраном и платой фронтальных кнопок.

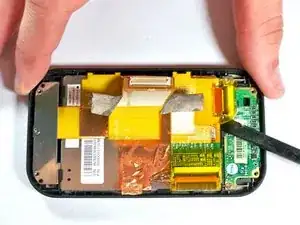

Подденьте коричневый разъём и снимите его.

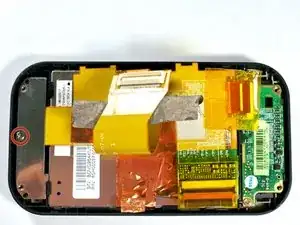

Удалите один винт Phillips #00 длиной 4.0 мм из серебристого кронштейна, удерживающего узел экрана.

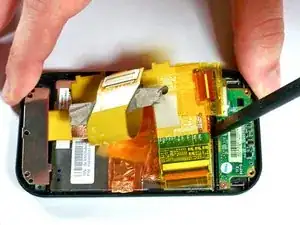

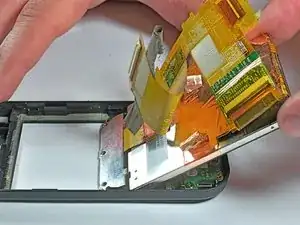

Снимите экран, осторожно но решительно поддев его лопаткой и отрывая от внешнего корпуса.

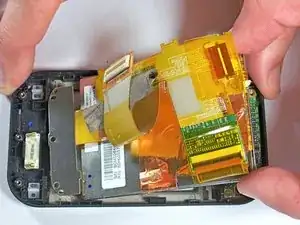

Снимите экран полностью, поднимая его рукой от корпуса.
