Замена камеры Nokia Lumia 930

Вытяните держатель SIM-карты из верхней части телефона с помощью ногтя.

Вставьте пинцет или инструмент для открытия в слот SIM-карты и нажмите вверх, пока задняя панель не отщелкнется.

Подденьте пластиковым инструментом между двумя панелями. Проведите им по каждой стороне телефона, чтобы полностью снять заднюю панель.

Удалите винт Torx #4 длиной 4 мм, который крепит разъем батареи.

С помощью пинцета снимите ленточный разъем батареи.

Удалите все десять винтов Torx #4 длиной 4 мм, которые крепят крышку аккумулятора к рамке телефона.

Используйте плоский конец лопатки, чтобы поддеть крышку аккумулятора и отделить её от рамки телефона.

Поднимите тепловой рассеиватель.

Будьте осторожны, не порвите его!

Используйте плоский конец лопатки, чтобы приподнять аккумулятор.

Батарея приклеена. Подденьте аккуратно, чтобы не повредить её.

Под батареей находятся две гибкие шлейф‑ленты.

Удалите аккумулятор из телефона.

Используйте плоский конец лопатки, чтобы отключить разъемы камеры.

Подтяните камеру вверх и извлеките её из телефона.

Используйте плоский конец лопатки, чтобы отсоединить шесть ленточных кабелей от материнской платы.

Используйте плоский конец лопатки, чтобы поддеть оранжевый гибкий шлейф под батареей.

Удалите оранжевый гибкий шлейф из телефона.

Повторите предыдущий шаг для чёрного перемычечного гибкого шлейфа под батареей.

Используйте плоский конец лопатки, чтобы отключить оба конца антенного кабеля от материнской платы.

Удалите антенну.

С помощью пинцета захватите клейкую ленту, находящуюся под LTE‑шлейфом, и потяните её наружу и в сторону нижнего края телефона.

При сборке примените новую клейкую ленту.

Используйте лопатку, чтобы приподнять нижний край материнской платы, затем извлеките её.

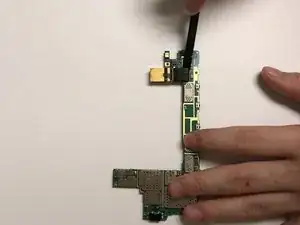

Используйте плоский край лопатки, чтобы отключить камеру.

Удалите камеру.
