Замена передней панели Motorola Moto Q

Используйте штифт для выталкивания, чтобы снять резиновые заглушки винтов: вдавите иглу в резину и потяните вверх.

Будьте осторожны, чтобы не уколоться при обращении со штифтом — он очень острый.

Отвинтите четыре винта, удерживающие корпус, с помощью отвертки T6.

Примечание: винты находятся в тех же местах, где вы снимали четыре резиновые заглушки.

Вставьте пластиковый инструмент для вскрытия между верхней и нижней частями корпуса. Для этого может потребоваться небольшая или значительная сила, поэтому действуйте осторожно.

Примечание: телефон должен быть экраном вверх, а пластиковый инструмент направлен вниз

После вставки пластикового инструмента проведите им вдоль стороны телефона, удерживая инструмент зажатым между двумя половинками корпуса.

Повторите описанные действия для верхней, нижней и противоположной стороны.

Аккуратно приподнимите и снимите заднюю панель.

Снимите внутреннюю пластиковую крышку, подставив лопатку под левую край и поддев влево и вверх.

Аккуратно поворачивайте/пошатывайте крышку, пока не сможете снять её с телефона.

Снимите пластиковую деталь, удерживающую камеру, с помощью пальцев.

Осторожно подденьте верхнюю плату лопаткой.

На второй фотографии показано, как должен выглядеть телефон после снятия верхней платы.

Извлеките камеру вместе с прилегающим чипом с помощью инструмента для извлечения iPod. Осторожно отожмите чип от разъёма — камера выйдет вместе с ним.

Снимите инфракрасную пластиковую накладку, кнопку на левой стороне телефона и крышку разъёма наушников, потянув их прямо вверх пальцами.

Вставьте пластиковый инструмент между платой и маленькой оранжевой лентой и аккуратно подденьте вверх.

Примечание: оранжевая лента подключена к плате маленьким разъёмом.

Вставьте лопатку между платой и передней панелью и аккуратно приподнимайте, отводя плату от оранжевой шлейф-ленты.

Примечание: удобнее снимать плату, поддев её вверх вблизи верхнего левого угла телефона.

Вставьте пластиковый инструмент между ЖК-экраном и металлической рамкой, удерживающей его, и аккуратно поднимите.

Примечание: ЖК-экран также удерживается серебристой лентой. Просто потяните экран с одной стороны на другую, чтобы полностью снять его.

Клавиатура зафиксирована с небольшим количеством клея.

Просто поднимите кнопки клавиатуры руками, потянув с одной стороны на другую.

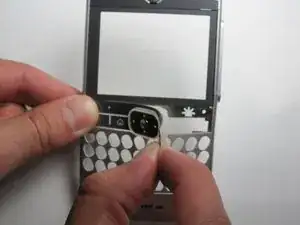

Снимите навигационные кнопки, подталкивая их пальцем(ами), пока они не отщёлкнутся.

Теперь просто отклейте кнопки.

Кнопки держатся на клею. Может потребоваться небольшое дополнительное усилие, чтобы их снять.
