Замена камеры UTStarcom XV6700

Для замены камеры требуется разобрать небольшую часть устройства. Новичок может выполнить эту задачу всего с несколькими инструментами.

Шаг 1

Нажмите кнопку включения/выключения в верхней части, чтобы выключить телефон.

Снимите крышку батареи, нажав и сдвинув ее вниз и прочь от телефона.

Потяните за язычок аккумулятора и вынимите батарею из телефона.

Если язычок для извлечения батареи отсутствует, поместите лопатку с противоположной стороны выделенного соединителя и подденьте батарею вверх.

Удалите два винта Phillips #000 длиной 4.0 мм в верхней части отсека для батареи. Пинцет может быть полезен для их удаления.

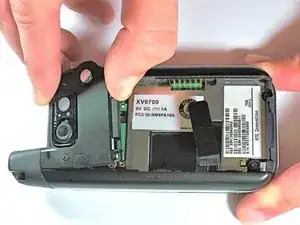

С применением значительного давления осторожно подденьте крышку пальцами.

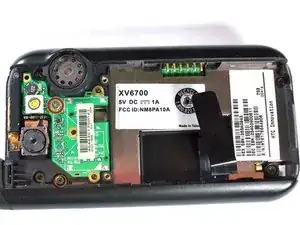

Удалите винт Phillips #00 длиной 4.0 мм, который фиксирует плату цепи вспышки камеры. Плата все еще подключена разъемом на нижней стороне.

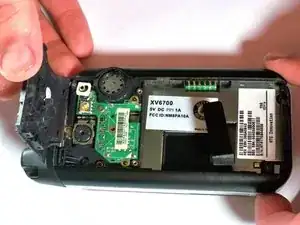

Осторожно подденьте плату цепи вспышки камеры с помощью лопатки.

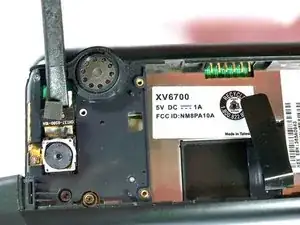

Осторожно подденьте камеру с помощью лопатки.

Для сборки устройства следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
