Замена задней камеры Motorola Moto E6 Play
Задняя камера телефона Motorola Moto E6 Play — 13 МП, ƒ/2.2, пиксели 1.12 мкм, с LED-вспышкой и системой PDAF (фазовая детекция автофокуса). Она также поддерживает видеозапись в форматах MPEG-4/H.263/H.264.
Перед началом загрузите приложение Software Fix для резервного копирования устройства и диагностики: программная или аппаратная это проблема.
Если вы видите ошибку «Camera Busy», нажмите сюда для решений по устранению неполадок. Однако если возникают другие проблемы с задней камерой или руководства по устранению неполадок не помогли, возможно потребуется заменить камеру.
Шаг 1
Проведите лопаткой вдоль краёв устройства. Задняя крышка должна легко отстегнуться.

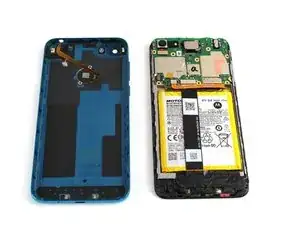

Осторожно снимите заднюю крышку. Не тяните резко, она всё ещё подключена к сканеру отпечатков внутри телефона.
Шаг 2
Чтобы снять крышку с материнской платы, открутите десять серебристых винтов Phillips 3.90 мм, крепящих крышку к плате, используя отвёртку Phillips #0.
Один из этих десяти винтов закрыт чёрной лентой в нижнем левом углу чёрной крышки. Отогните ленту, чтобы получить доступ к этому винту.
Шаг 3
С помощью изогнутых пинцетов снимите чёрную крышку, чтобы открыть материнскую плату под ней.
Снимайте чёрную крышку осторожно, чтобы не проколоть материнскую плату пинцетом.
Шаг 4
Нижняя пластиковая деталь, закрывающая дочернюю плату, видна после отгиба ленты, покрывающей нижнюю часть телефона под батареей.
Чтобы снять крышку, открутите шесть чёрных винтов Phillips 3.45 мм, удерживающих её, используя отвёртку Phillips #0.
Шаг 5
Снимите чёрную пластиковую крышку, используя изогнутые пинцеты.
Шаг 6

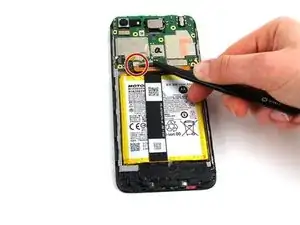

Используя изогнутые пинцеты, отожмите металлическую головку соединительного элемента от основной сборки материнской платы.
Шаг 7

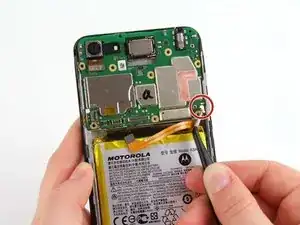

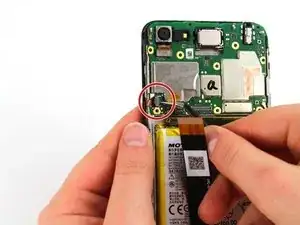

С помощью изогнутых пинцетов отсоедините два разъёма от материнской платы, потянув металлическую головку вверх и от телефона.
Шаг 8

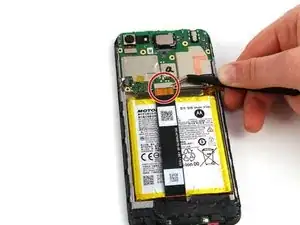

Используйте изогнутые пинцеты, чтобы перевести чёрную пластиковую деталь из плоского положения в вертикальное.
Это позволит позже отделить миниатюрный разъём от материнской платы.
Шаг 9
Отсоедините штангу, подключённую к материнской плате, используя изогнутые пинцеты.

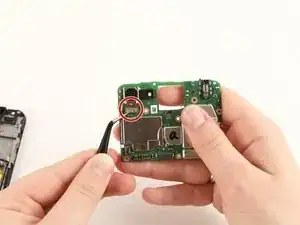

Осторожно вытяните маленькую металлическую головку, расположенную перпендикулярно, из материнской платы, чтобы не проколоть плату пинцетом.
Шаг 10

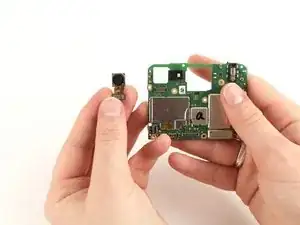

Используя изогнутые пинцеты, аккуратно поднимите и потяните язычок внизу камеры, чтобы снять заднюю камеру с платы.
Заключение
Для сборки устройства повторите эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
