Замена задних камер Google Pixel 10

Перед началом ремонта разрядите аккумулятор Pixel ниже 25%. Заряженный литий‑ионный аккумулятор может загореться при повреждении.

Отключите все кабели и полностью выключите телефон.

Осколки стекла могут усложнить разборку или, что ещё хуже, вызвать травму. Если заднее стекло вашего телефона треснуло, выполните этот шаг.

Наклейте полоски упаковочной ленты на треснувшее стекло, пока оно не будет полностью покрыто — это поможет удержать стекло и позволит присоске держаться.

Убедитесь, что через нижнюю кромку проведена одна полоса (не наложенная), достаточно большая, чтобы на неё можно было установить присоску.

Покрывайте только само стекло — не прилипайте лентой к рамке.

Рассмотрите возможность использования защитных очков, чтобы уберечь глаза от любых отлетевших осколков стекла во время ремонта.

Клей удерживает заднее стекло на рамке. Нагрев стекла размягчает клей и облегчает отделение.

Нагрейте iOpener и приложите его к нижней кромке заднего стекла на две минуты.

В качестве альтернативы вы можете использовать фен или тепловую пушку для нагрева заднего стекла.

Неправильное использование тепловой пушки может повредить дисплей и/или аккумулятор — внимательно следуйте связанным инструкциям.

Прикрепите присоску к центру нижней кромки заднего стекла, как можно ближе к краю.

Тяните за присоску сильной, равномерной силой вверх, пока не появится зазор между задним стеклом и рамкой.

Вставьте кончик лопатки для вскрытия в зазор.

Заднее стекло закреплено клеем по периметру рамки. Используйте эту фотографию как ориентир при отделении клея.

Кабель соединяет заднее стекло рядом с кнопкой питания. Не вставляйте лопаточку в это место, чтобы не повредить кабель.

Если заднее стекло в любой момент кажется застрявшим, нагрейте эту область и попробуйте снова.

Проведите лопаткой вдоль нижней кромки, чтобы отделить клей.

Оставьте лопаточку, вставленной под нижний левый угол, чтобы клей не прилег заново.

Вставьте вторую лопаточку под нижний левый угол и сдвиньте её вверх по левой стороне, останавливаясь у кнопки питания.

Оставьте лопаточку вставленной, чтобы клей не прилег заново.

Вставьте третью лопаточку под нижний правый угол заднего стекла и сдвиньте её вверх по правой стороне.

Оставьте лопаточку под верхним правым углом.

Вставьте четвёртую лопаточку под верхний правый угол.

Проведите лопаточкой вдоль верхнего края и немного через верхний левый угол, остановившись у нижней части выпуклости камеры.

Не пытайтесь полностью снять заднее стекло — оно всё ещё соединено ленточным кабелем.

Переверните заднее стекло через левую сторону телефона и подоприте его присоской (или прочным предметом).

Если заднее стекло всё ещё кажется застрявшим, пройдитесь лопаткой по периметру ещё раз и отделите оставшийся клей.

Используйте отвертку Torx Plus 3IP, чтобы отвинтить два винта длиной 5,0 мм, которые фиксируют скобу разъёма заднего стекла.

Снимите скобу пинцетом или пальцами.

Будьте осторожны, чтобы не поцарапать и не запачкать задние камеры.

Используйте острие лопатки, чтобы поддеть и отсоединить надавливаемый разъём заднего стекла press connector.

Снимите заднее стекло.

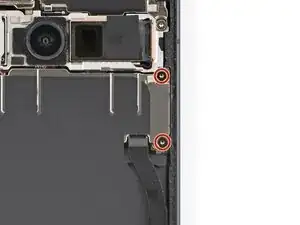

Используйте отвёртку Torx Plus 3IP, чтобы выкрутить два винта длиной 5.0 мм, которые крепят крышку платы.

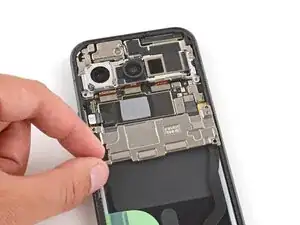

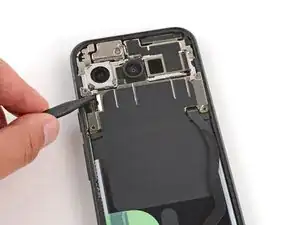

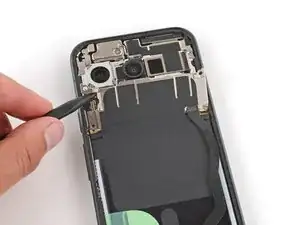

Используйте лопатку, чтобы приподнять крышку платы и осторожно откинуть её в сторону нижней части телефона.

Будьте осторожны, не повредите тонкую графитовую плёнку, которая соединяет крышку.

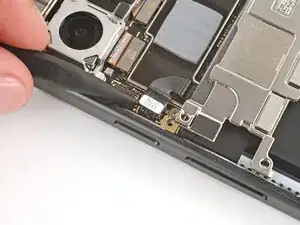

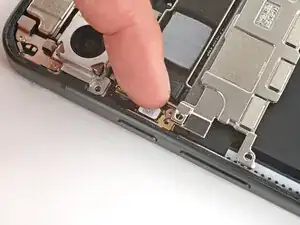

Используйте острие лопатки, чтобы поддеть и отсоединить надавливаемый разъём аккумулятора press connector.

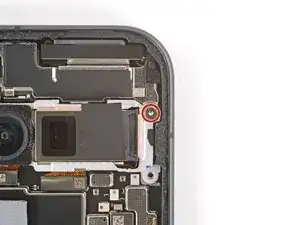

Используйте отвёртку Torx Plus 3IP, чтобы выкрутить винт длиной 5.0 мм, фиксирующий кронштейн фронтальной камеры.

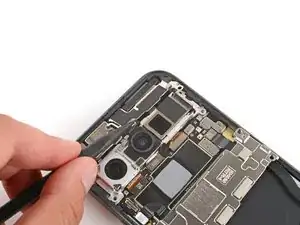

Используйте острие лопатки, чтобы надавить на защёлку кронштейна фронтальной камеры внутрь и вверх, чтобы освободить её.

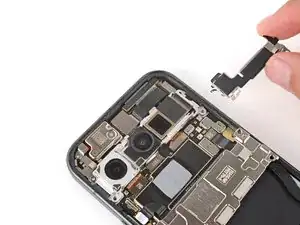

Снимите кронштейн.

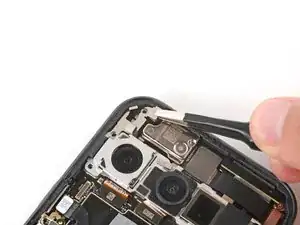

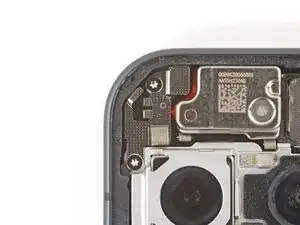

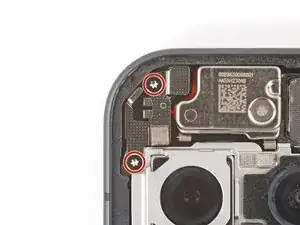

Используйте отвёртку Torx Plus 3IP, чтобы выкрутить два винта длиной 5.0 мм, фиксирующие крышку микрофона.

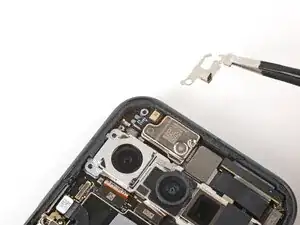

Снимите крышку микрофона.

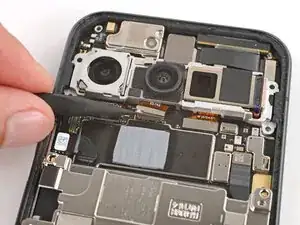

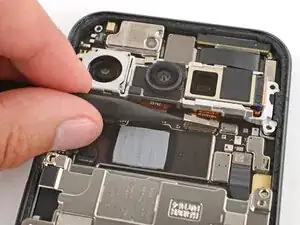

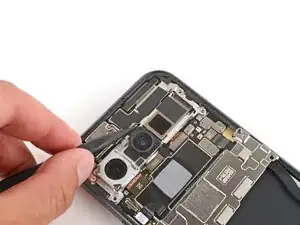

Используйте острие лопатки, чтобы поддеть и отсоединить три надавливаемых разъёма задних камер.

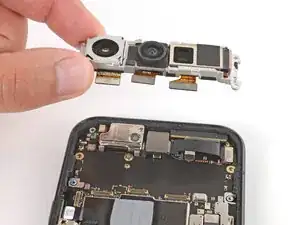

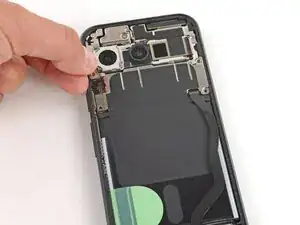

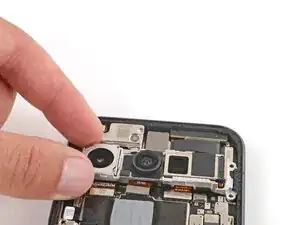

Снимите задние камеры.

Поздравляем с завершением разборки! Оставшиеся шаги покажут, как собрать телефон обратно.

Установите задние камеры на материнскую плату.

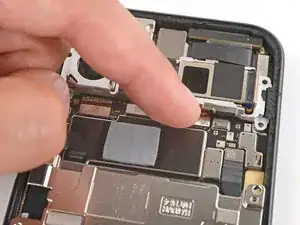

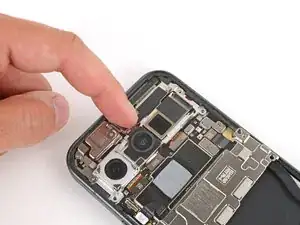

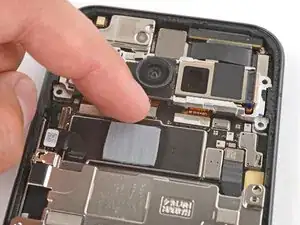

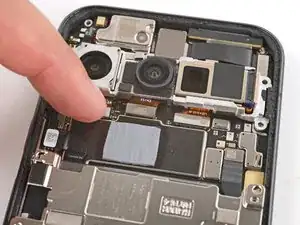

Нажмите пальцем, чтобы зажать и соединить три надавливаемых разъёма задних камер.

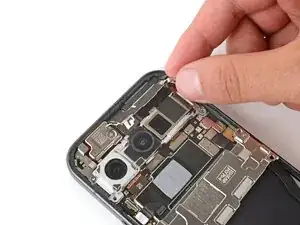

Верните крышку микрофона на место возле верхнего левого угла.

Используйте отвёртку Torx Plus 3IP, чтобы установить два винта длиной 5.0 мм, фиксирующие крышку микрофона.

Засуньте верхние углы кронштейна фронтальной камеры под выступ рамы и нажмите защёлку, чтобы зафиксировать его.

Будьте осторожны, не прикасайтесь к задним камерам.

Проверьте состояние термопрокладки материнской платы — она будет либо на нижнем краю платы, либо на обратной стороне крышки.

Если термопрокладка повреждена, выполните следующие два шага для её замены. В противном случае перейдите через два шага вниз.

Будьте осторожны при работе с крышкой материнской платы в следующих двух шагах, так как она всё ещё соединена тонкой графитовой плёнкой. Если вы повредите плёнку, её потребуется заменить на новую.

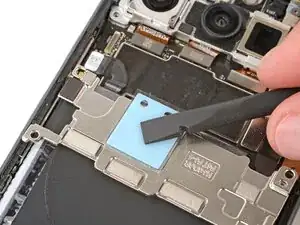

Используйте плоский конец лопатки, чтобы аккуратно соскрести и удалить всю старую термопрокладку с платы и крышки.

Используйте изопропиловый спирт высокой концентрации (>90%) и кофейный фильтр (или безворсовую ткань), чтобы очистить остатки термопрокладки с платы и крышки.

Дайте спирту полностью высохнуть перед продолжением.

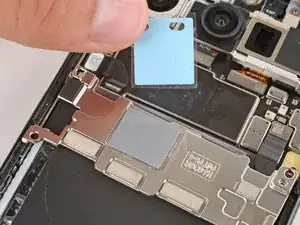

Снимите большую защитную плёнку (без вырезов) с термопрокладки.

Поместите термопрокладку в её квадратный вырез на обратной стороне крышки материнской платы.

Плотно прижмите всю поверхность прокладки пальцем или плоским концом лопатки.

Медленно оторвите оставшуюся защитную плёнку.

Если прокладка начинает отрываться вместе с плёнкой, прижмите её обратно и попробуйте снова.

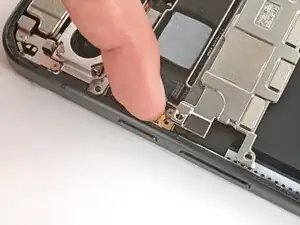

Нажмите пальцем, чтобы зажать и соединить надавливаемый разъём аккумулятора.

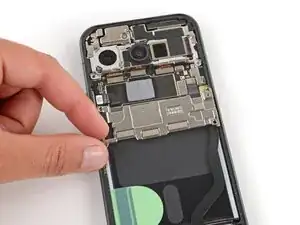

Используйте отвертку Torx Plus 3IP, чтобы установить два винта длиной 5,0 мм, крепящие крышку материнской платы.

Перед нанесением нового клея весь старый клей и его остатки должны быть полностью удалены с рамки.

Не торопитесь в следующих двух шагах. Чистая рамка позволяет новому клею ложиться ровно, обеспечивая лучшее уплотнение заднего стекла.

Удаление всего старого клея может быть очень сложным и требовать много времени.

Используйте острый конец лопатки, чтобы удалить весь старый клей экрана с рамки. Старайтесь «сворачивать» клей на себя, чтобы он скомкался и его было легче удалить.

Если возникают трудности с удалением мелких кусочков, нанесите одну каплю изопропилового спирта высокой концентрации (>90%) и соскребите их лопаткой.

Намотайте микрофибру или безворсовую ткань вокруг лопатки и нанесите одну каплю изопропилового спирта высокой концентрации (>90%) на её конец.

Используйте лопатку, чтобы удалить все оставшиеся следы клея с рамки, при необходимости добавляя капли спирта.

Дайте спирту полностью высохнуть перед продолжением работы.

Если вы устанавливаете оригинальное заднее стекло повторно, повторите процедуры из предыдущих двух шагов для очистки заднего стекла.

Перед нанесением клея для заднего стекла убедитесь, что знаете, как он будет располагаться на рамке. Если вы нанесёте клей неправильно, придётся начинать заново с новым клеем.

Подержите клей над рамкой, чтобы определить его ориентацию. Используйте вырез под заднюю камеру на подложке, чтобы представить, как он ляжет в рамку.

Снимите вниз верхнюю половину большой прозрачной подложки, чтобы обнажить клей — пока не удаляйте подложку полностью.

Не торопитесь при выравнивании клея по рамке — он очень липкий и его нельзя сдвинуть после нанесения.

Сложив большую прозрачную подложку к нижней части телефона, положите обнажённый верхний край клея на рамку.

Используйте кромку рамки, чтобы помочь с выравниванием клея.

Когда верхний край выровнен, осторожно прижмите верхние углы, чтобы зафиксировать клей.

Медленно уложите оставшийся клей на рамку, прижимая его на месте и по мере укладки снимая большую подложку.

Используйте лопатку, чтобы сильно прижать клей и закрепить его на рамке.

Медленно поднимите и удалите большую цветную подложку, захватывая её за вырез у верхнего края.

Если клей начинает подниматься вместе с подложкой, проверьте, не забыли ли вы прижать его лопаткой. Если он продолжает отрываться, прижимайте его точкой лопатки по мере снятия подложки.

Используйте лопатку, чтобы сильно прижать клей и закрепить его на рамке.

Если вы устанавливаете новое заднее стекло, на его тыльной стороне будет несколько защитных подложек и кусочков ленты, которые нужно удалить. У вашего запасного наименования могут быть разные элементы в других местах, поэтому проверьте внимательно!

Удалите все подложки с тыльной стороны заднего стекла, уделяя особое внимание вырезам под фронтальную камеру и нижнему краю.

Обычно подложки легко определить по отрывным язычкам.

Прикрепите присоску к заднему стеклу и подперегте его с левой стороны телефона так, чтобы кабель оказался рядом с разъёмом.

В качестве альтернативы можно использовать прочный предмет (например, стопку книг) для подперегания заднего стекла.

Используйте плоский конец лопатки, чтобы подключить разъём кабеля заднего стекла к его гнезду.

Это может быть сложно, так как в кабеле очень мало запаса. Передвигайте заднее стекло по необходимости и не пытайтесь вдавить разъём силой — переставьте его и попробуйте снова.

Верните на место планку крепления кабеля, убедившись, что выступ на правом краю заходит под его паз.

Используйте отвёртку Torx Plus 3IP, чтобы установить два винта длиной 5.0 мм, фиксирующие кронштейн.

Сейчас хорошее время включить устройство и проверить все функции перед окончательной сборкой. Если возникли проблемы, попробуйте базовое устранение неполадок. Обязательно полностью выключите питание перед продолжением работы.

Снимите оставшиеся подложки с клея для заднего стекла.

Если клей начинает отрываться вместе с подложкой, проверьте, что вы полностью прижали его на место с помощью лопатки. Если отслоение продолжается, прижимайте клей кончиком лопатки по мере продвижения.

Переверните заднее стекло на рамку и плотно прижмите его на место.

Держите телефон вертикально и сильно сожмите по периметру, чтобы усилить сцепление.

Для ещё более надёжного сцепления вы можете положить книги сверху на заднее стекло или использовать зажимы для тисков экрана.
