Замена задней камеры Samsung Galaxy S III

Следующие четыре шага можно выполнить без пластиковой лопатки для вскрытия. Тем не менее рекомендуется использовать лопатку, чтобы минимизировать риск повреждения защёлок по периметру задней крышки.

Вставьте пластиковую лопатку или ноготь в выемку в зазоре между задней крышкой и остальной частью телефона, расположенную в верхней части устройства.

Осторожно проверните лопатку, чтобы отщёлкнуть защёлки, удерживающие верхнюю часть задней крышки.

Сдвиньте пластиковую лопатку влево вдоль верхнего края и повторите поворотный приём, чтобы расширить зазор между задней крышкой и телефоном.

Продолжайте перемещать пластиковую лопатку по периметру в верхнем левом углу, аккуратно поддевая заднюю крышку вверх.

Подденьте по правой верхней стороне и продолжайте поддевать вниз по правой стороне задней крышки.

Поднимите и снимите заднюю крышку с телефона.

Возможно потребуется отслоить крышку, чтобы отделить её от защёлок, которые всё ещё удерживают её у основания телефона.

Этот шаг можно выполнить без пластиковой лопатки. Можете просто использовать палец.

Вставьте пластиковую лопатку в небольшую выемку над аккумулятором.

Подденьте аккумулятор и приподнимите его из гнезда.

Снимите аккумулятор.

Используя ноготь, слегка нажмите SIM-карту глубже в её слот, пока не услышите щелчок.

После щелчка отпустите карту — она выскочит из слота.

При сборке вставляйте SIM-карту в слот до щелчка.

Используйте большой палец, чтобы сдвинуть достаточно SIM-карты наружу из слота, чтобы можно было её схватить.

Возьмите и извлеките SIM-карту из телефона.

Используя ноготь, слегка нажмите microSD-карту глубже в её слот, пока не услышите щелчок.

После щелчка отпустите карту — она выскочит из слота.

При сборке вставляйте microSD-карту в слот до щелчка.

Используйте большой палец, чтобы сдвинуть microSD-карту из слота.

Извлеките microSD-карту из телефона.

Снимите десять винтов Phillips 4,0 мм, которыми средняя рамка прикручена к передней панели.

Возьмите левую сторону пластиковой средней рамки большим и указательным пальцами и отогните её от телефона.

Средняя рамка легко защёлкивается и снимается при очень небольшом усилии.

Используйте пластиковую лопатку, чтобы поддеть разъём фронтальной камеры и отсоединить его от гнезда на плате.

Не пытайтесь снимать фронтальную камеру пока. Её шлейф всё ещё проходит под платой к датчику освещённости.

Отсоедините шлейф дигитайзера, аккуратно поддев его разъём и приподняв из гнезда на плате.

Отсоедините кабель данных дисплея от платы.

Подденьте разъём антенны Wi‑Fi и отсоедините его от гнезда на плате.

Осторожно отведите кабель в сторону от платы.

Снимите один винт Phillips 3,0 мм, которым плата закреплена к передней панели.

Осторожно приподнимите нижнюю часть платы от передней панели.

Снимите плату с передней панели, следя, чтобы никакие шлейфы не зацепились за неё.

Переверните материнскую плату. Рекомендуем разместить её на заземлённой рабочей поверхности.

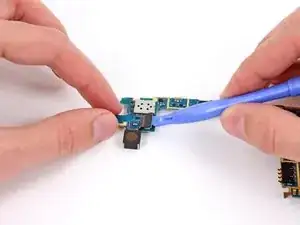

Используйте пластиковый открывающий инструмент, чтобы поддеть разъём камеры, направленной назад, и отсоединить его от гнезда.

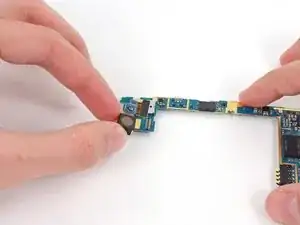

Снимите заднюю камеру с материнской платы.
