Замена передней панели Samsung Galaxy S III

Следующие четыре шага можно выполнить без пластикового открывающего инструмента. Тем не менее рекомендуется использовать лопатку, чтобы свести к минимуму риск поломки защёлок по периметру задней крышки.

Вставьте пластиковый открывающий инструмент или ноготь в выемку в зазоре между задней крышкой и остальной частью телефона, расположенную в верхней части устройства.

Осторожно проверните инструмент, чтобы отсоединить защёлки, фиксирующие верхнюю часть задней крышки.

Сдвиньте пластиковый открывающий инструмент влево вдоль верхнего края и повторите поворот, чтобы расширить зазор между задней крышкой и телефоном.

Продолжайте перемещать пластиковый открывающий инструмент по периметру верхнего левого угла, аккуратно поддёргивая заднюю крышку вверх.

Подденьте по правой верхней стороне и продолжайте поддёргивать вниз по правой стороне задней крышки.

Поднимите и снимите заднюю крышку с телефона.

Возможно, потребуется приподнять крышку, чтобы отделить её от оставшихся защёлок, удерживающих её у нижней части телефона.

Этот шаг можно выполнить без использования пластикового открывающего инструмента. Можно воспользоваться пальцем.

Вставьте пластиковый открывающий инструмент в небольшую выемку над аккумулятором.

Подденьте аккумулятор и вынимайте его из гнезда.

Снимите аккумулятор.

Используя ноготь, слегка нажмите SIM-карту глубже в слот, пока не услышите щелчок.

После щелчка отпустите карту — она выйдет из слота.

При сборке вставьте SIM-карту в слот до характерного щелчка.

Сдвиньте достаточную часть SIM-карты большим пальцем, чтобы её можно было захватить.

Возьмите и извлеките SIM-карту из телефона.

Используя ноготь, слегка нажмите microSD-карту глубже в слот, пока не услышите щелчок.

После щелчка отпустите карту — она выйдет из слота.

При сборке вставьте microSD-карту в слот до характерного щелчка.

Сдвиньте microSD-карту большим пальцем, чтобы извлечь её из слота.

Удалите microSD-карту из телефона.

Удалите десять винтов Philips 4,0 мм, крепящих среднюю рамку к сборке передней панели.

Хватаясь за левую сторону пластиковой средней рамки большим и указательным пальцами, приподнимите её и снимите с телефона.

Средняя рамка легко защёлкивается и снимается при небольшом усилии.

Используйте пластиковый открывающий инструмент, чтобы поддеть разъём задней камеры и отсоединить его от гнезда на материнской плате.

Убедитесь, что вы подденьте именно разъём, а не гнездо, иначе можно повредить материнскую плату.

Вставьте пластиковый открывающий инструмент с внешней стороны возле динамика в сборки разъёма для наушников/динамика.

Осторожно подденьте сборку разъёма для наушников/динамика и приподнимите её от передней панели.

Поднимите сборку разъёма для наушников/динамика и извлеките её из Galaxy S III.

Используйте пластиковый открывающий инструмент, чтобы поддеть разъём фронтальной камеры и отсоединить его от гнезда на материнской плате.

Пока не пытайтесь извлечь фронтальную камеру. Её кабель всё ещё проложен под материнской платой к датчику окружающего освещения.

Отключите кабель дигитайзера, аккуратно поддев его разъём и отсоединив от гнезда на материнской плате.

Отключите кабель передачи данных дисплея от материнской платы.

Подденьте разъём кабеля Wi‑Fi антенны вверх, чтобы отсоединить его от гнезда на плате.

Осторожно отведите кабель в сторону от материнской платы.

Удалите один винт Phillips 3,0 мм, фиксирующий материнскую плату к узлу передней панели.

Осторожно приподнимите нижнюю часть узла материнской платы от узла передней панели.

Снимите узел материнской платы с узла передней панели, следя за кабелями, которые могут зацепиться.

Удалите один винт Phillips 2,0 мм, фиксирующий кронштейн фронтальной камеры к передней панели.

С помощью пинцета выведите узел фронтальной камеры/датчика освещённости/заднего микрофона из его разъёма в узле передней панели.

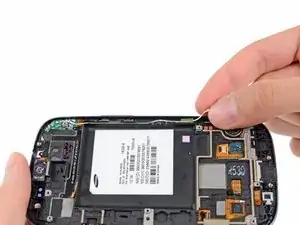

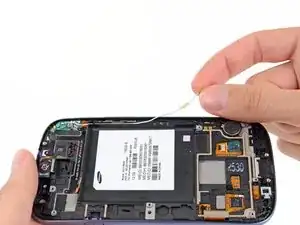

Отклейте кабель антенны от канала в узле передней панели.

Не удаляйте кабель антенны полностью, он всё ещё подключён к плате антенны.

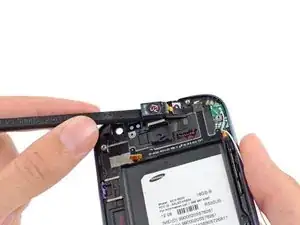

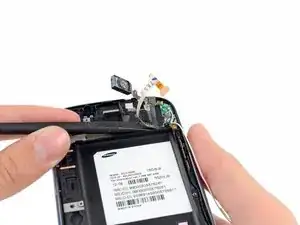

Подденьте кончик лопатки под динамик слухового аппарата и извлеките динамик из его углубления в узле передней панели.

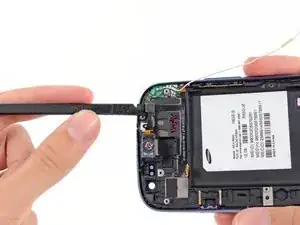

Используйте плоскую кромку лопатки, чтобы отклеить верхнюю часть шлейфа динамика/кнопок громкости/датчика освещённости от узла передней панели.

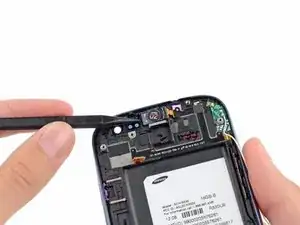

Осторожно подденьте плоскую кромку лопатки под датчик освещённости.

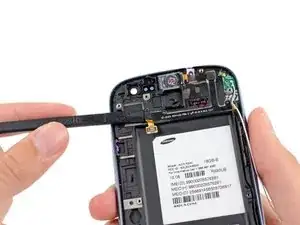

Продолжайте отклеивать шлейф динамика/кнопок громкости/датчика освещённости от узла передней панели.

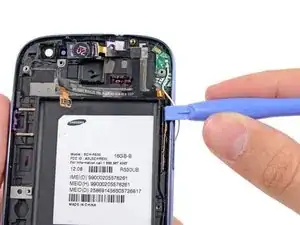

Вставьте плоскую кромку лопатки под разъём шлейфа динамика/кнопок громкости/датчика освещённости.

Осторожно проведите лопаткой, чтобы продолжить отклеивание шлейфа от узла передней панели.

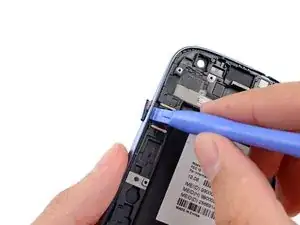

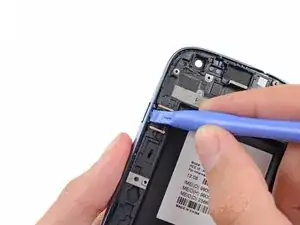

Вставьте пластиковый инструмент для вскрытия между шлейфом кнопок и кнопкой регулировки громкости.

Выдавите кнопку громкости из её гнезда в узле передней панели.

Поднимите и извлеките кнопку громкости из телефона.

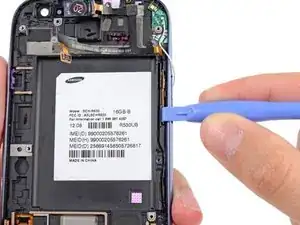

Вставьте плоскую кромку пластикового инструмента между шлейфом динамика/кнопок/датчика освещённости и проведите им вниз, чтобы ослабить клей, фиксирующий шлейф.

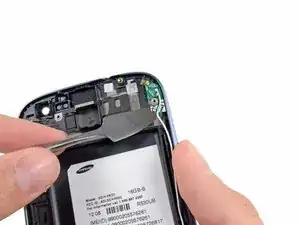

Схватите и извлеките шлейф динамика/кнопок/датчика освещённости из телефона.

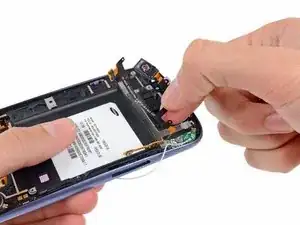

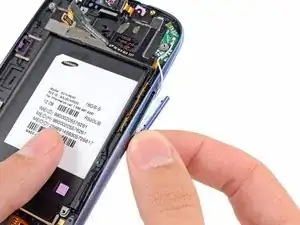

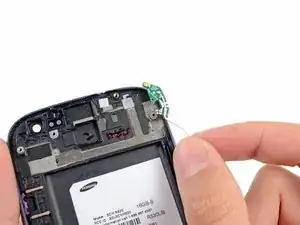

Используйте металлическую лопатку, чтобы аккуратно отклеить плату антенны от узла передней панели.

Поднимите и извлеките плату антенны из телефона.

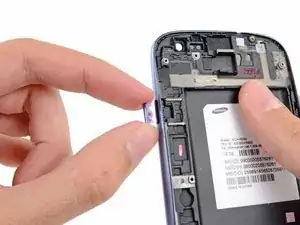

Выдавите кнопку питания из её гнезда в узле передней панели.

Удалите кнопку питания из узла передней панели.

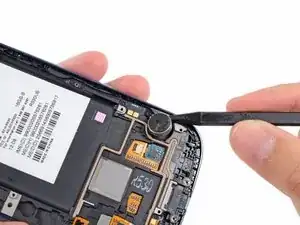

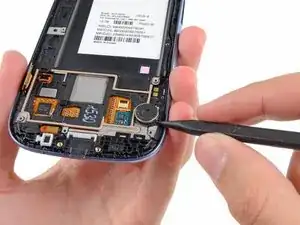

С помощью кончика лопатки подденьте вибромотор и извлеките его из его гнезда в узле передней панели.

Используйте кончик лопатки, чтобы отклеить узел вибромотора от узла передней панели.

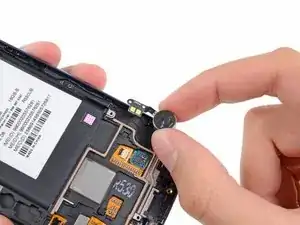

Поднимите и извлеките вибромотор из узла передней панели.

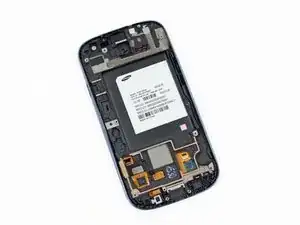

Остался узел передней панели.

Если вы заменяете узел передней панели на новый, не забудьте перенести все снятые детали на новую переднюю панель.
