Замена фронтальной камеры Samsung Galaxy S III

Следующие четыре шага можно выполнить без пластиковой инструментальной лопатки. Однако рекомендуется использовать инструмент, чтобы максимально избежать поломки защёлок по периметру задней крышки.

Вставьте пластиковую инструментальную лопатку или ноготь в паз в зазоре между задней крышкой и корпусом телефона в верхней части устройства.

Аккуратно проверните инструмент, чтобы отсоединить защёлки, фиксирующие верхнюю часть задней крышки.

Перемещайте пластиковую лопатку вдоль верхнего края влево и повторите поворотное движение, чтобы увеличить зазор между задней крышкой и корпусом телефона.

Продолжайте перемещение пластиковой лопатки по периметру верхнего левого угла, аккуратно отжимая заднюю крышку вверх.

Отогните верхнюю правую сторону и продолжайте отгибание вниз по правому боку задней крышки.

Поднимите и снимите заднюю крышку с телефона.

Может потребоваться потянуть крышку вверх, чтобы отсоединить её от защёлок, всё ещё удерживающих её к нижней части телефона.

Этот шаг можно выполнить без пластиковой лопатки. Просто используйте палец, если хотите.

Вставьте пластиковую инструментальную лопатку в небольшой паз над батареей.

Отогните батарею вверх из её гнезда.

Извлеките батарею.

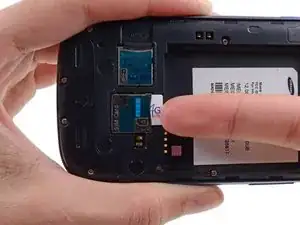

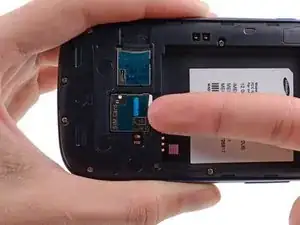

Нажмите ногтем на SIM-карту, слегка продвигая её глубже в слот, пока не услышите щелчок.

После щелчка отпустите карту — она выскочит из слота.

При сборке вставляйте SIM-карту в слот, пока не произойдёт фиксация.

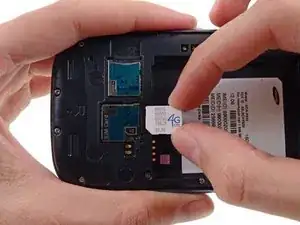

Большим пальцем сдвиньте SIM-карту достаточно далеко из слота, чтобы захватить её.

Захватите и извлеките SIM-карту из телефона.

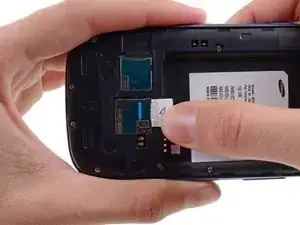

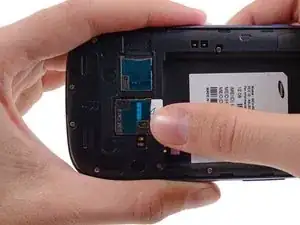

Нажмите ногтем на карту microSD, слегка продвигая её глубже в слот, пока не услышите щелчок.

После щелчка отпустите карту — она выскочит из слота.

При сборке вставляйте карту microSD в слот, пока не произойдёт фиксация.

Большим пальцем сдвиньте карту microSD из слота.

Удалите карту microSD из телефона.

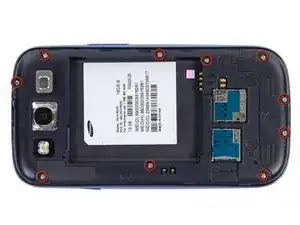

Снимите десять винтов Phillips длиной 4,0 мм, крепящих среднюю раму к передней панели.

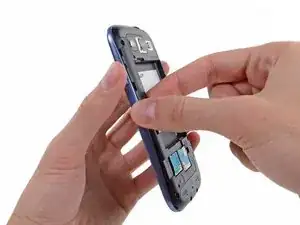

Захватите левую сторону пластиковой средней рамы большим и указательным пальцами и поднимите её вверх от корпуса телефона.

Средняя рама слегка фиксируется в корпусе и может быть снята с малым усилием.

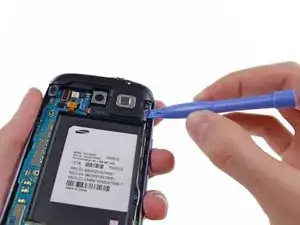

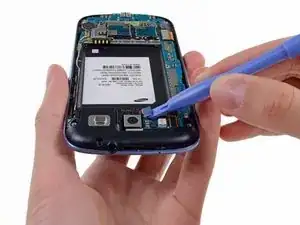

Используйте пластиковую лопатку, чтобы отсоединить разъём задней камеры от гнезда на материнской плате.

Убедитесь, что Вы отжимаете разъём, а не гнездо, иначе можете повредить материнскую плату.

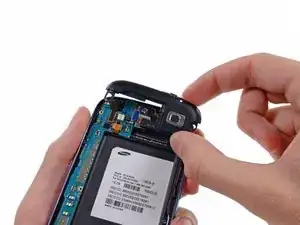

Вставьте пластиковую лопатку с внешней стороны динамика, входящего в модуль разъёма для наушников/динамика.

Аккуратно отогните модуль разъёма для наушников/динамика вверх от передней панели.

Поднимите модуль разъёма для наушников/динамика из Galaxy S III.

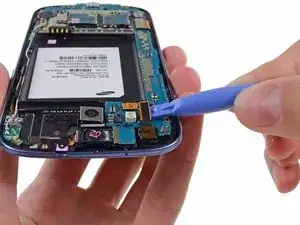

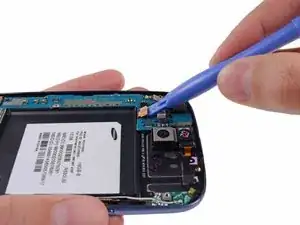

Используйте пластиковую лопатку, чтобы отсоединить разъём фронтальной камеры от гнезда на материнской плате.

Не пытайтесь снимать фронтальную камеру на этом этапе. Её кабель всё ещё проложен под сборкой материнской платы к датчику освещённости.

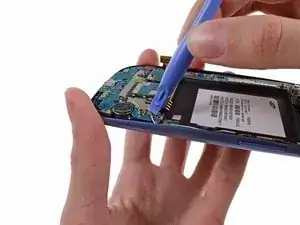

Отключите кабель цифрового преобразователя, аккуратно отжав его разъём от гнезда на материнской плате.

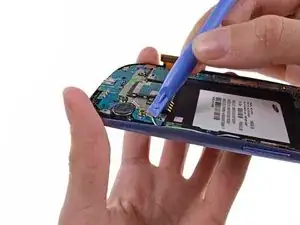

Отключите кабель данных дисплея от материнской платы.

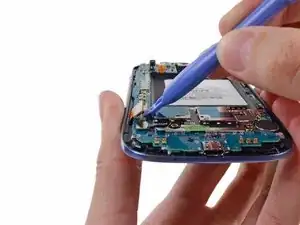

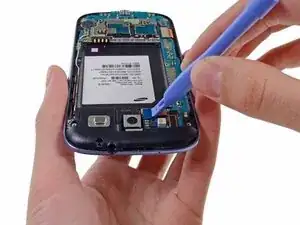

Отсоедините разъём кабеля антенны Wi-Fi от гнезда на материнской плате с помощью лопатки.

Аккуратно отведите кабель в сторону от материнской платы.

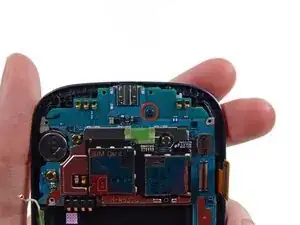

Открутите одну винтовую заглушку Phillips длиной 3,0 мм, крепящую материнскую плату к передней панели.

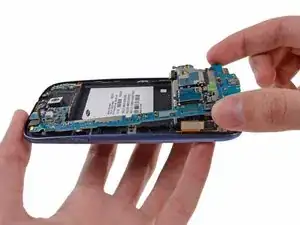

Осторожно приподнимите нижнюю часть сборки материнской платы в направлении от передней панели.

Удалите сборку материнской платы с передней панели, следя за тем, чтобы кабели не зацепились.

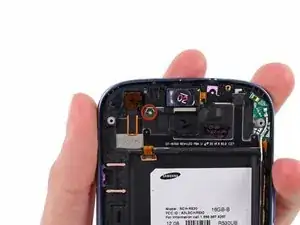

Открутите один винт Phillips длиной 2,0 мм, крепящий кронштейн фронтальной камеры к передней панели.

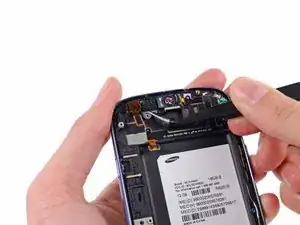

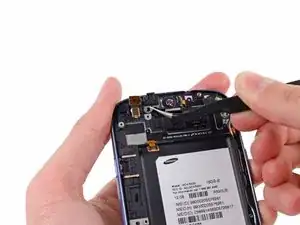

Используйте пинцет, чтобы извлечь сборку фронтальной камеры, датчика освещённости и заднего микрофона из гнезда в передней панели.
