Замена передней панели Samsung Galaxy S Plus
Используйте это руководство для замены передней панели в сборе, включая оцифровщик (digitizer), динамик и кнопку OK на Samsung Galaxy S Plus (i9001)
Шаг 1

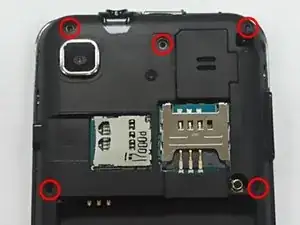

Открутите 7 винтов на задней панели крестовой отверткой.
Шаг 2

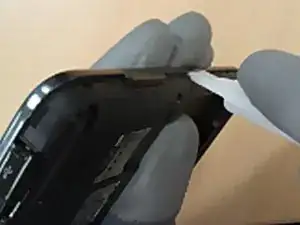

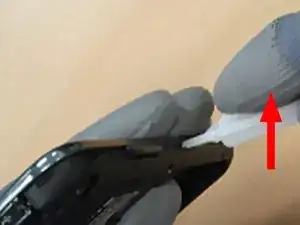

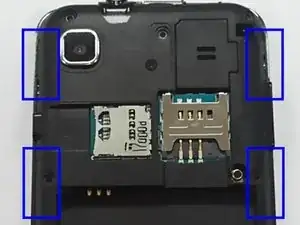

С помощью мягкого пластикового монтировочного инструмента отщёлкните заднюю крышку и снимите её.
Будьте осторожны, чтобы не повредить заднюю крышку при отщелкивании.
Шаг 3

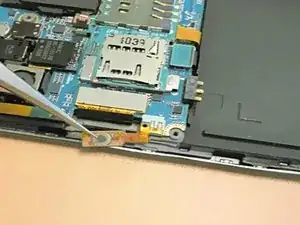

Отсоедините гибкий печатный модуль кнопки питания (Power Key FPCB), приклеенный к держателю двусторонним скотчем, с помощью пинцета. Убедитесь, что весь оставшийся скотч удалён с держателя.
Шаг 4

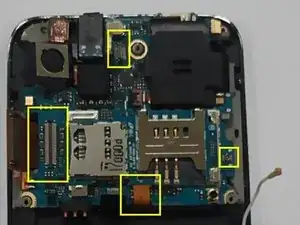

Отключите разъёмы LCD, приёмника, разъём дополнительной сенсорной кнопки и антенны от основной платы (Main PBA).
Отключать разъём камеры не обязательно!
Шаг 5

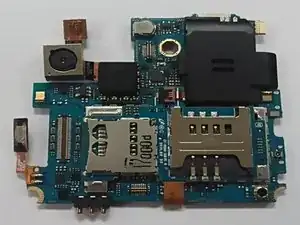

После отключения разъёмов аккуратно извлеките основную плату (Main PBA) из держателя.
Убедитесь, что гибкий модуль кнопки питания не застрял!
Шаг 6

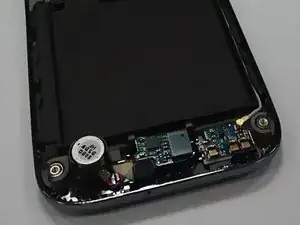

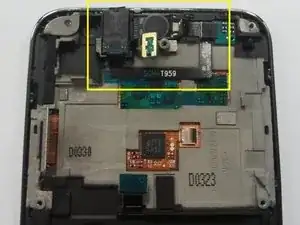

Снимите антенный кабель с основной антенной платы на модуле дополнительной сенсорной кнопки в рамке повреждённого экрана с оцифровщиком.

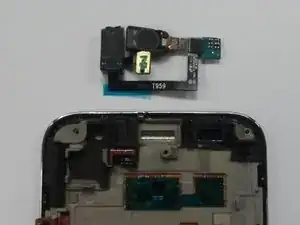

Выньте модуль приёмника из держателя. Будьте осторожны, чтобы не повредить гибкий кабель (FPC).
Теперь установите модуль приёмника и антенный кабель в новую рамку экрана с оцифровщиком и выполните сборку в обратном порядке!
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
